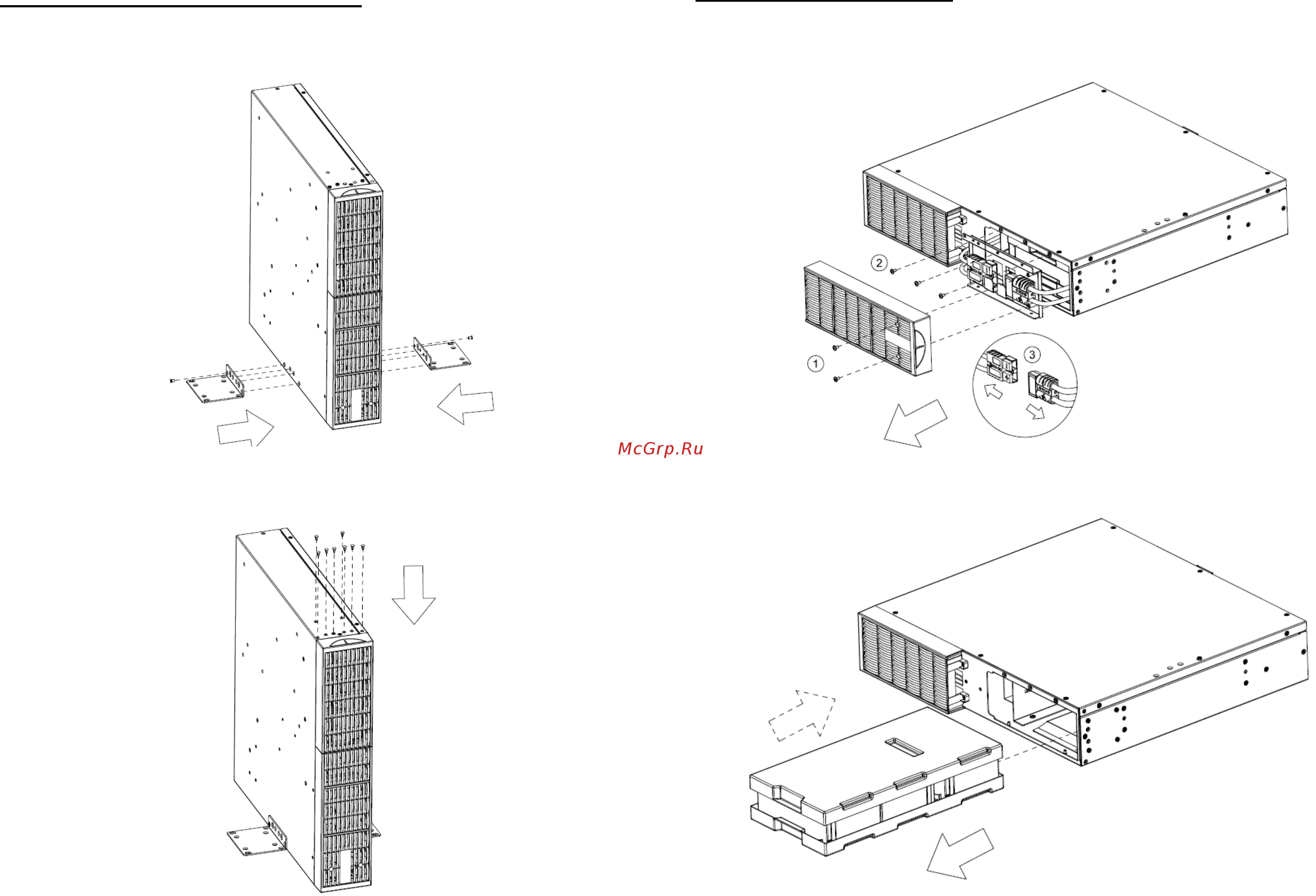

ВЕРТИКАЛЬНАЯ/БАШЕННАЯ УСТАНОВКА
Шаг 1: Поверните многофункциональный ЖК-модуль
Затяните четыре винта (M5X12*8) на основании (петли монтажной стойки) в нижней части
ИБП.
Шаг 2: Установите пылезащитные колпачки
Установите пылезащитные колпачки в неиспользуемые отверстия для винтов на
монтажной стойке.
Установка и замена батареи
Шаг 1: Снимите передние панели. Открутите крепежные винты из батарейного
кронштейна, затем удалите крышку и разъедените разъемы.
Шаг 2: Вытяните медленно лоток батареи. После этого установите новый батарейный
блок в отсек.
