Клеммы подключения стабилизатора находятся на задней стороне корпуса
под защитной крышкой. Сечение подводящих силовых проводов должно
соответствовать подключаемой нагрузке. Необходимо обеспечить надежный
контакт провода в клемме. Для защиты провода от передавливания винтом
клеммы рекомендуется использовать специальные монтажные гильзы. Провод
должен быть освобожден от изоляции и хорошо зачищен от оксидной пленки.
Провода, выходящие из клеммной колодки, не должны иметь повреждений или
обнаженных участков.
В случае неправильного выбора проводов или плохого контакта, клеммы
могут довольно сильно нагреваться.
Возврат стабилизатора по причине оплавления клеммной колодки со
стороны подводящих кабелей, не является гарантийным случаем !
Во время монтажа необходимо следить за тем, чтобы посторонние
предметы (обрезки кабелей, крепёжные элементы, мелкий инструмент и т.п.) не
попали внутрь корпуса.
Клеммная колодка имеет один общий контакт для нулевого провода
входной и выходной сети. Если внутренний диаметр клеммы позволяет
разместить в ней два провода, то возможно объединение нулевых проводов
непосредственно в клемме. Иначе подключение следует выполнить отдельным
проводом от общей точки нулевых проводов входа и выхода (см. рис. 2). В
качестве общей точки удобно использовать нулевую шину распределительного
щита.
Внимание ! Запрещено класть стабилизатор на лицевую панель !

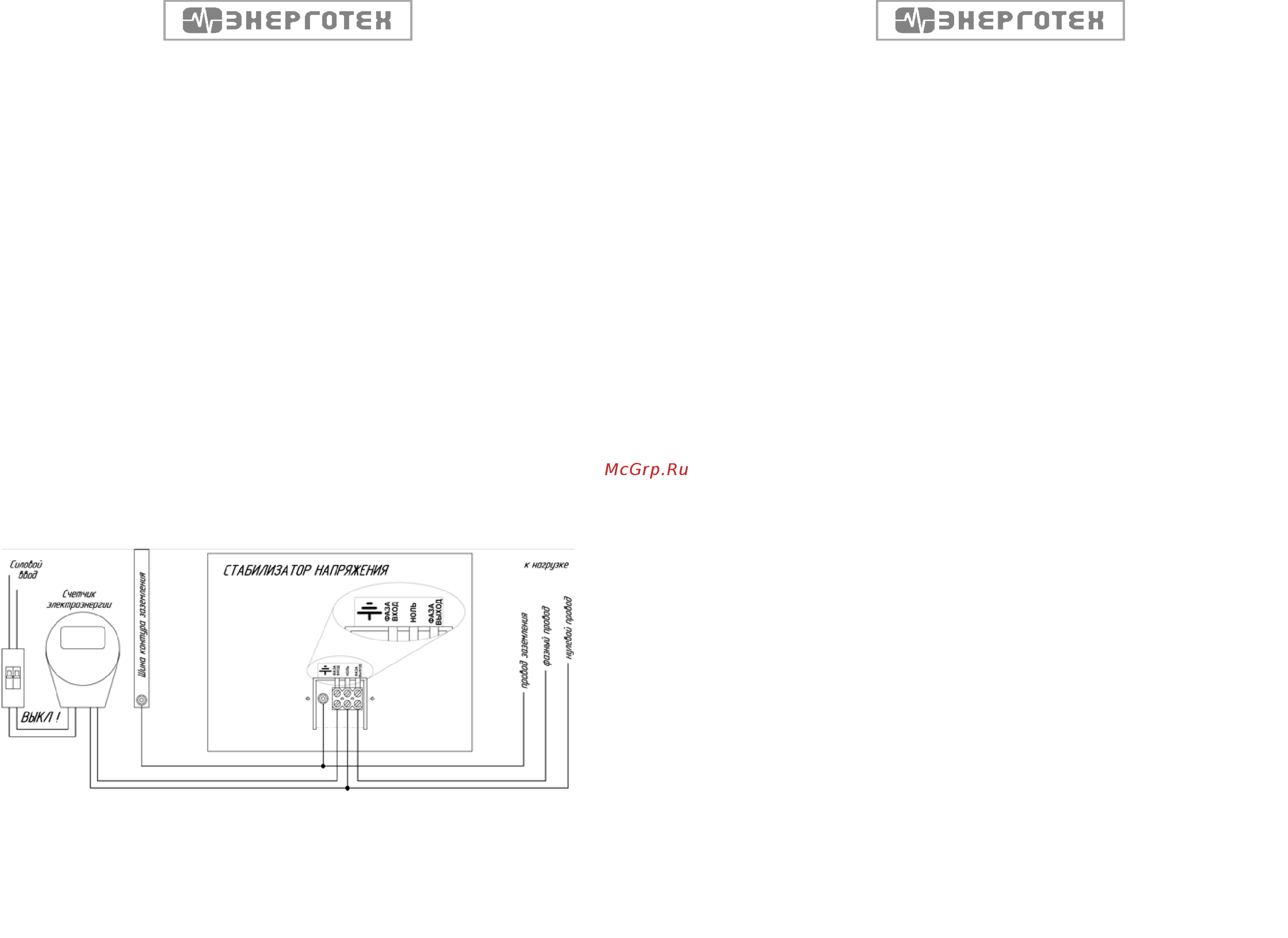

Рисунок 2. Рекомендуемая схема подключения стабилизатора к сети.
Перед первым включением стабилизатора необходимо внимательно
проверить правильность всех соединений !
10
4. КОМПЛЕКТНОСТЬ
Стабилизатор сетевого напряжения OPTIMUM+ 1 шт
Кронштейн для крепления стабилизатора на стену 1 шт
Руководство по эксплуатации (настоящее руководство) 1 шт
Тара упаковочная
1 шт
5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Стабилизатор имеет металлический корпус и может эксплуатироваться в
настенном и напольном вариантах.
На лицевой панели расположен жидкокристаллический дисплей,
непрерывно отображающий входное и выходное напряжения, входной ток и
текущую ступень стабилизации.
На задней стенке стабилизатора расположена клеммная колодка для
стационарного подключения силовых проводов, закрытая защитной крышкой.
На правой боковой панели находятся выключатель питания, переключатель
режимов работы «Стабилизация – Транзит» и кнопки переключения «экранов».
(У стабилизаторов мощностью 5 кВА эти органы управления находятся на нижней стенке)
Переключение режимов работы «Стабилизация – Транзит»
допустимо только на выключенном стабилизаторе !
Функционально стабилизатор является автоматическим регулятором
напряжения ступенчатого типа. Он состоит из автотрансформатора, блока
тиристорных ключей, платы управления и жидкокристаллического индикатора.
Функции выключателя питания выполняет автомат максимальной токовой
защиты с независимым расцепителем. Таким образом, реализуется
дополнительный уровень защиты, независимый от платы управления.
При переключении в режим «Транзит» происходит отключение силового
трансформатора от сети и подключение нагрузки напрямую к входу
стабилизатора. Плата управления продолжает контролировать входное
напряжение, и, если оно превысит 265 вольт, отключит стабилизатор с
помощью независимого расцепителя.
Режим «Транзит» является аварийным режимом. Его рекомендуется
применять, если по каким-либо причинам нормальная работа в режиме
«Стабилизация» невозможна.
Плата управления организует непрерывный контроль входного и выходного
напряжений, входного тока, температуры автотрансформатора и блок силовых
ключей. Она выдает сигналы управление силовыми ключами, обеспечивает
стабилизацию выходного напряжения, обнаружение и немедленную реакцию
на аварийные ситуации, а также отображение соответствующей информации на
индикаторе.
7
