14 | Deutsch
1 619 929 797 | (3.2.09) Bosch Power Tools
– Schließen Sie einen Absaugschlauch (Durch-
messer 19 mm, Zubehör) an die Absaugöff-
nung 20 des Saugfix an.
Der Staubsauger muss für den zu bearbeitenden
Werkstoff geeignet sein.
Verwenden Sie beim Absaugen von besonders
gesundheitsgefährdenden, krebserzeugenden
oder trockenen Stäuben einen Spezialsauger.
In Deutschland werden für Holzstäube auf
Grund TRGS 553 geprüfte Absaugeinrichtungen
gefordert, die Eigenabsaugung darf im gewerbli-
chen Bereich nicht verwendet werden. Für an-
dere Materialien muss der gewerbliche Betrei-
ber die speziellen Anforderungen mit der
zuständigen Berufsgenossenschaft klären.
Bohrtiefe am Saugfix einstellen (siehe Bild H)
Sie können die gewünschte Bohrtiefe X auch
bei montiertem Saugfix festlegen.
– Schieben Sie das SDS-plus-Einsatzwerkzeug
bis zum Anschlag in die Werkzeugaufnahme
SDS-plus 2. Die Beweglichkeit des SDS-plus-
Werkzeugs kann sonst zu einer falschen Ein-
stellung der Bohrtiefe führen.
– Lösen Sie die Flügelschraube 24 am Saugfix.
– Setzen Sie das Elektrowerkzeug ohne es ein-
zuschalten fest auf die zu bohrende Stelle
auf. Das SDS-plus-Einsatzwerkzeug muss da-
bei auf der Fläche aufsetzen.
– Verschieben Sie das Führungsrohr 25 des
Saugfix so in seiner Halterung, dass der
Saugfix-Kopf auf der zu bohrenden Fläche
aufliegt. Schieben Sie das Führungsrohr 25
nicht weiter über das Teleskoprohr 23 als nö-
tig, sodass ein möglichst großer Teil der Ska-
la auf dem Teleskoprohr 23 sichtbar bleibt.
– Ziehen Sie die Flügelschraube 24 wieder
fest. Lösen Sie die Klemmschraube 21 am
Tiefenanschlag des Saugfix.
– Verschieben Sie den Tiefenanschlag 22 so
auf dem Teleskoprohr 23, dass der im Bild
gezeigte Abstand X Ihrer gewünschten Bohr-
tiefe entspricht.
– Ziehen Sie die Klemmschraube 21 in dieser
Position fest.
Betrieb
Inbetriebnahme
Akku einsetzen
f Verwenden Sie nur original Bosch Li-Ionen-
Akkus mit der auf dem Typenschild Ihres
Elektrowerkzeugs angegebenen Spannung.
Der Gebrauch von anderen Akkus kann zu
Verletzungen und Brandgefahr führen.
– Stellen Sie den Drehrichtungsumschalter 6
auf Mittelstellung, um das Elektrowerkzeug
vor unbeabsichtigtem Einschalten zu schüt-
zen.
– Schieben Sie den geladenen Akku 11 von
vorn in den Fuß des Elektrowerkzeugs hinein.
Drücken Sie den Akku vollständig in den Fuß,
bis der rote Streifen nicht mehr zu sehen und
der Akku sicher verriegelt ist.
Betriebsart einstellen
Mit dem Umschalter „Bohren/Hammerbohren“
8 wählen Sie die Betriebsart des Elektrowerk-
zeugs.
Hinweis: Ändern Sie die Betriebsart nur bei aus-
geschaltetem Elektrowerkzeug! Das Elektro-
werkzeug kann sonst beschädigt werden.
– Drehen Sie zum Wechsel der Betriebsart den
Umschalter „Bohren/Hammerbohren“ 8 in
die gewünschte Position.

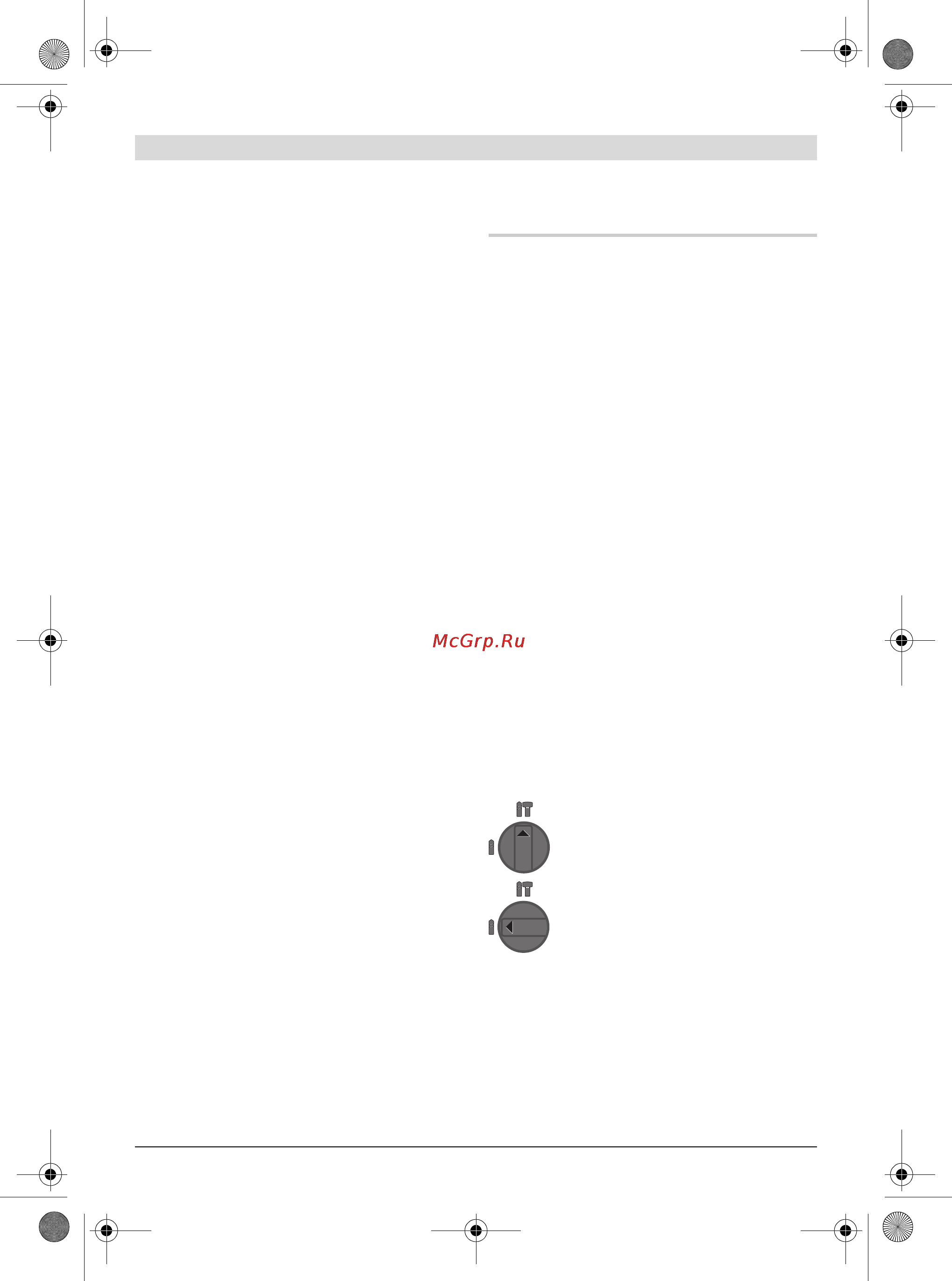

Position zum Hammerbohren in
Beton oder Stein
Position zum Bohren ohne Schlag
in Holz, Metall, Keramik und Kunst-
stoff sowie zum Schrauben
OBJ_BUCH-518-002.book Page 14 Tuesday, February 3, 2009 12:02 PM
