184 | Slovensky
1 619 929 797 | (3.2.09) Bosch Power Tools
Montáž mechanizmu Saugfix
(pozri obrázok G)
Na odsávanie prachu je potrebné použiť odsá-
vací mechanizmus Saugfix (príslušenstvo). Pri
vŕtaní pruží odsávací mechanizmus Saugfix proti
smeru vŕtania, takže odsávacia hlava Saugfix je
pridržiavaná stále tesne k podkladu.
– Stlačte tlačidlo na nastavenie hĺbkového
dorazu 9 a demontujte hĺbkový doraz 1.
Stlačte znova tlačidlo na nastavenie
hĺbkového dorazu 9 a odsávací mechanizmus
založte spredu do prídavnej rukoväte 16.
– Pripojte odsávaciu hadicu (priemer 19 mm,
príslušenstvo) na odsávací nátrubok 20
odsávacieho mechanizmu Saugfix.
Vysávač musí byť vhodný pre daný druh opraco-
vávaného materiálu.
Pri odsávaní materiálov mimoriadne ohrozujú-
cich zdravie, rakovinotvorných alebo suchých
prachov používajte špeciálny vysávač.
Nastavenie hĺbky vrtu na mechanizme Saugfix
(pozri obrázok H)
Požadovanú hĺbku vrtu X môžete nastavovať aj
vtedy, keď je odsávací mechanizmus Saugfix
namontovaný.
– Zasuňte pracovný nástroj so stopkou SDS-
plus až na doraz do upínacej hlavy SDS-plus
2. Pohyblivosť pracovného nástroja so
stopkou SDS-plus by mohla inak spôsobiť
nepresné nastavenie hĺbky vrtu.
– Uvoľnite na tento účel krídlovú skrutku 24 na
odsávacom mechanizme Saugfix.
– Pritlačte ručné elektrické náradie bez
zapnutia pevne k vŕtanej ploche na miesto
vrtu. Pracovný nástroj so stopkou SDS-plus
musí pritom doliehať na plochu.
– Posuňte vodiacu rúrku 25 odsávacieho
mechanizmu Saugfix v jej držiaku tak, aby
hlava odsávacieho mechanizmu Saugfix
priliehala na vŕtanú plochu. Neposúvajte
vodiacu rúrku 25 nad teleskopickú rúrku 23
ďalej, ako je potrebné, aby zostala podľa
možnosti čo najväčšia časť stupnice na
teleskopickej rúrke 23 viditeľná.
– Krídlovú skrutku 24 opäť utiahnite. Uvoľnite
aretačnú skrutku 21 na hĺbkovom doraze
odsávacieho mechanizmu Saugfix.
– Posuňte hĺbkový doraz 22 na teleskopickej
rúrke 23, tak, aby zobrazená vzdialenosť X
zodpovedala Vašej požadovanej hĺbke vrtu.
– Aretačnú skrutku 21 v tejto polohe utiahnite.
Prevádzka
Uvedenie do prevádzky
Vloženie akumulátora
f Používajte len originálne lítiovo-iónové aku-
mulátory Bosch s napätím, ktoré je uvedené
na štítku Vášho ručného elektrického nára-
dia. Používanie iných akumulátorov môže
mať za následok poranenie a nebezpečenst-
vo požiaru.
– Prepínač smeru otáčania 6 nastavte do
stredovej polohy, aby ste ručné elektrické
náradie chránili pred neúmyselným
zapnutím.
– Zasuňte nabitý akumulátor 11 z prednej
strany do pätky ručného elektrického
náradia. Akumulátor úplne zatlačte do pätky
tak, aby červený pásik už nebolo vidieť a aby
bol akumulátor spoľahlivo zaaretovaný.
Nastavenie pracovného režimu
Pomocou prepínača „Vŕtanie/vŕtanie s príkle-
pom“ 8 zvoľte druh prevádzky ručného elek-
trického náradia.
Upozornenie: Pracovný režim meňte len vtedy,
keď je ručné elektrické náradie vypnuté! Inak by
sa mohlo ručné elektrické náradie poškodiť.
– Ak chcete zmeniť pracovný režim náradia,
otočte prepínač „Vŕtanie/vŕtanie s príkle-
pom“ 8 do požadovanej polohy.

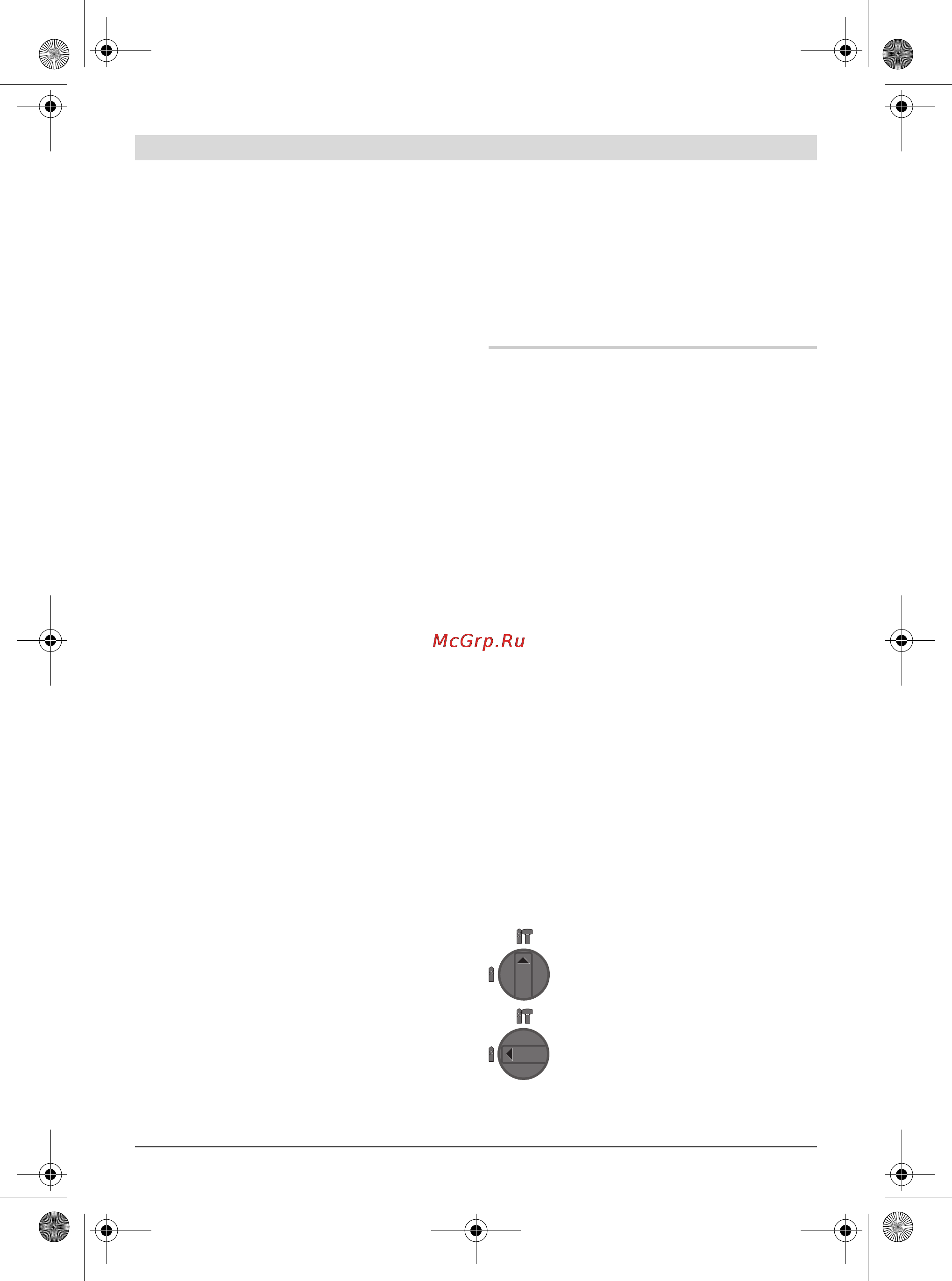

Poloha na vŕtanie s príklepom do
betónu alebo do kameňa
Poloha na vŕtanie bez príklepu do
dreva, kovu, keramiky a plastov, ako
aj na skrutkovanie
OBJ_BUCH-518-002.book Page 184 Tuesday, February 3, 2009 12:02 PM
