Español | 49
Bosch Power Tools 1 619 929 797 | (3.2.09)
Montaje del Saugfix (ver figura G)
Para la aspiración de polvo se precisa un Saugfix
(accesorio especial). Al taladrar, el cabezal
Saugfix es presionado continuamente contra la
base por la fuerza de un resorte, consiguiéndose
así que éste asiente continuamente contra la
misma.
– Pulse la tecla de ajuste del tope de profundi-
dad 9 y retire el tope de profundidad 1. Vuel-
va a presionar la tecla 9 y monte por el frente
el Saugfix en la empuñadura adicional 16.
– Conecte una manguera de aspiración (diáme-
tro 19 mm, accesorio especial) a la boquilla
de aspiración 20 del Saugfix.
El aspirador debe ser adecuado para el material
a trabajar.
Para aspirar polvo especialmente nocivo para la
salud, cancerígeno, o polvo seco utilice un aspi-
rador especial.
Ajuste de la profundidad de perforación en el
Saugfix (ver figura H)
Ud. puede fijar también la profundidad de perfo-
ración X deseada estando montado el Saugfix.
– Inserte hasta el tope el útil SDS-plus en el
portaútiles SDS-plus 2. De no proceder así,
el ajuste de la profundidad de perforación es
incorrecto debido a la movilidad que tiene el
útil SDS-plus.
– Afloje el tornillo de mariposa 24 del Saugfix.
– Asiente firmemente el útil, estando éste de-
tenido, contra el punto a taladrar. Al realizar
esto, el útil SDS-plus deberá asentar contra
la superficie.
– Desplace el tubo de guía 25 del Saugfix en el
soporte de forma que el cabezal de Saugfix
asiente contra la base a taladrar. No despla-
ce el tubo de guía 25 más de lo necesario so-
bre el tubo telescópico 23 con el fin de que
sea visible la mayor parte posible de la escala
del tubo telescópico 23.
– Apriete nuevamente el tornillo de mariposa
24. Afloje el tornillo de fijación 21 del tope de
profundidad del Saugfix.
– Desplace el tope de profundidad 22 sobre el
tubo telescópico 23 de manera que la
distancia X mostrada en la figura correspon-
da a la profundidad de perforación deseada.
– Apriete el tornillo de fijación 21 en esa posi-
ción.
Operación
Puesta en marcha
Montaje del acumulador
f Solamente utilice acumuladores de iones
de litio originales Bosch de la tensión indi-
cada en la placa de características de su he-
rramienta eléctrica. El uso de otro tipo de
acumuladores puede provocar daños e inclu-
so un incendio.
– Coloque el selector de sentido de giro 6 en la
posición central para evitar una puesta en
marcha accidental de la herramienta eléctri-
ca.
– Inserte por el frente el acumulador 11 carga-
do, en la base de la herramienta eléctrica.
Empuje completamente hacia dentro el acu-
mulador hasta que deje de verse la franja roja
y que éste quede enclavado de forma segura.
Ajuste del modo de operación
Con el selector “Taladrar/taladrar con percu-
sión” 8 puede Ud. ajustar el modo de operación
de la herramienta eléctrica.
Observación: ¡Únicamente cambie el modo de
operación estando desconectada la herramienta
eléctrica! En caso contrario podría dañarse la
herramienta eléctrica.
– Para cambiar el modo de operación gire el
selector “Taladrar/taladrar con percusión” 8
a la posición deseada.

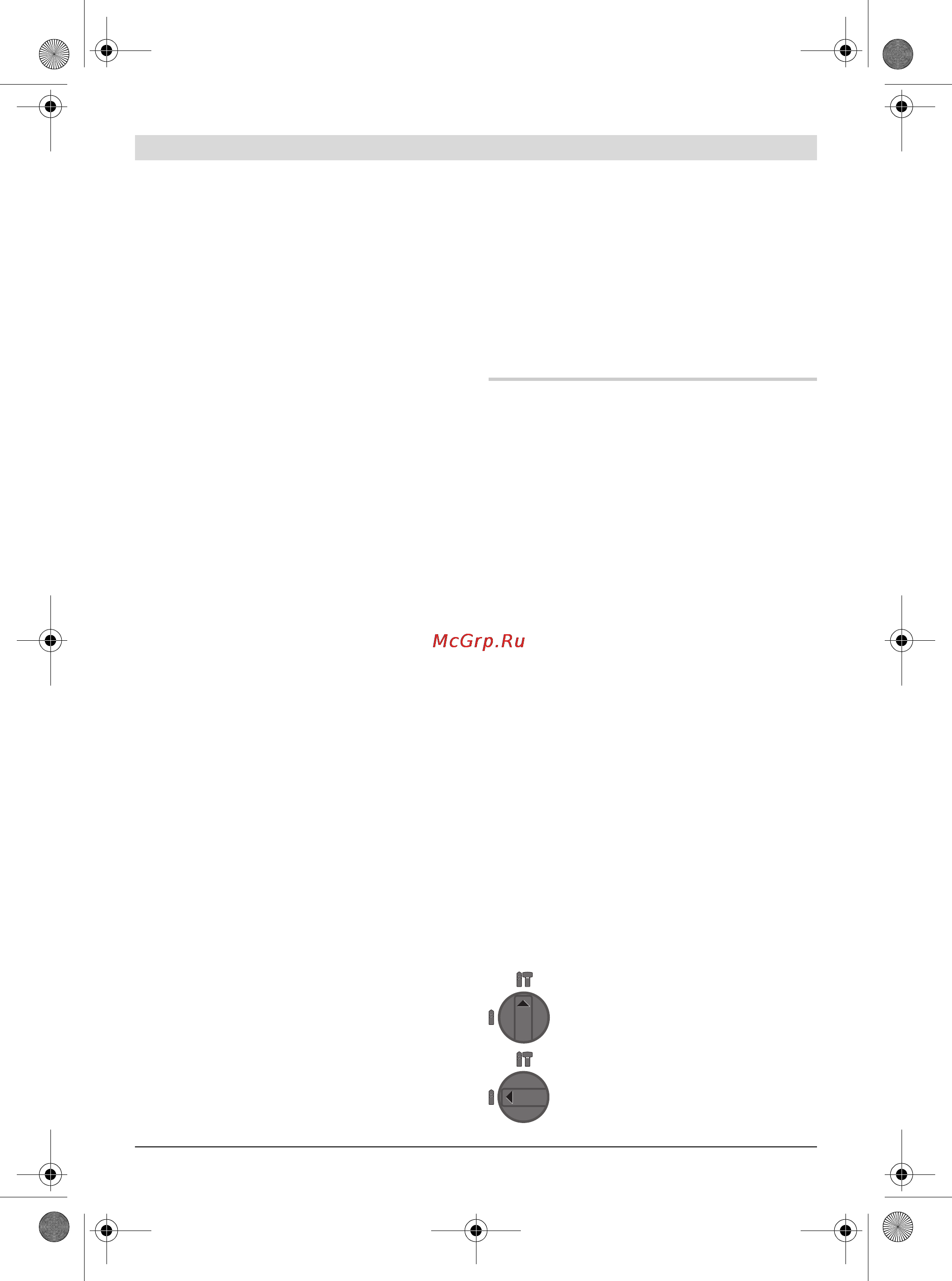

Posición para Taladrar con percu-
sión en hormigón o piedra
Posición para Taladrar, sin percu-
tir, en madera, metal, cerámica y
plástico, así como para atornillar
OBJ_BUCH-518-002.book Page 49 Tuesday, February 3, 2009 12:02 PM
