Português | 59
Bosch Power Tools 1 619 929 797 | (3.2.09)
Retirar o acumulador
O acumulador 11 possui dois níveis de trava-
mento, que devem evitar, que o acumulador
possa cair, caso a tecla de destravamento do
acumulador 12 seja premida por acaso. Enquan-
to o acumulador estiver dentro da ferramenta
eléctrica, ele é mantido em posição por uma mo-
la.

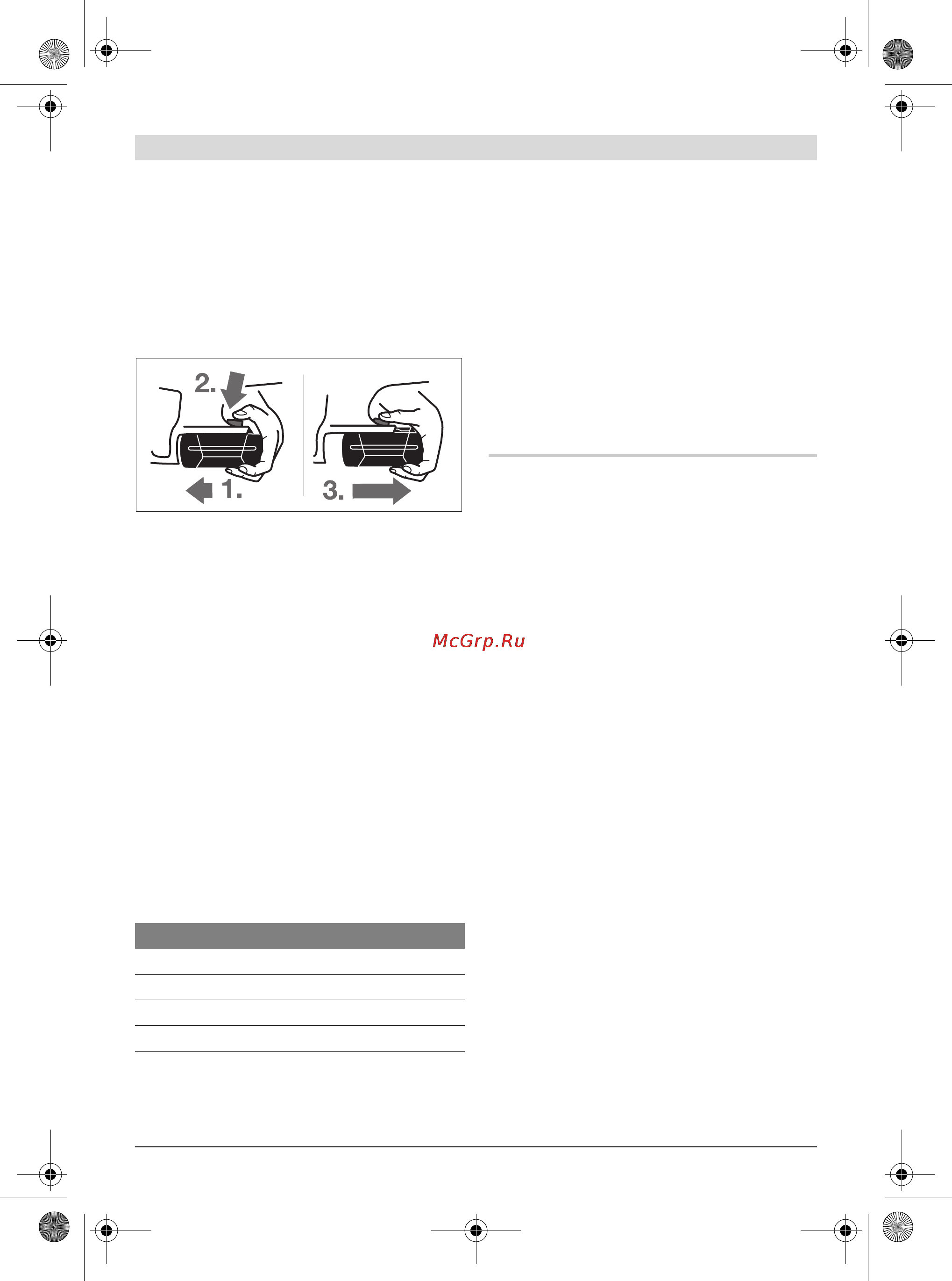

Para retirar o acumulador 11:
Premir o acumulador contra o pé da ferra-
menta eléctrica (1.) e ao mesmo tempo pre-
mir a tecla de destravamento 12 (2.).
Puxar o acumulador da ferramenta eléctrica,
até poder ver uma listra vermelha (3.).
Premir novamente a tecla de destravamento
12 e puxar o acumulador completamente pa-
ra fora.
Indicação do estado de carga do acumulador
Os três LED verdes da indicação da carga do
acumulador 14 indicam o setado de carga do
acumulador 11. Por motivos de segurança, a
consulta da situação de carga só pode ocorrer
com a ferramenta eléctrica parada.
Premir a tecla 15, para indicar o estado de
carga (também com o acumulador retirado).
A indicação da situação de carga apaga-se
automaticamente após aprox. 5 segundos.
Se após premir a tecla 15 não se iluminar ne-
nhum LED, significa que o acumulador está com
defeito e deve ser substituido.
Os três LEDs verdes iluminam-se sequencial-
mente e apagam-se por instantes durante o pro-
cesso de carga. O acumulador está completa-
mente carregado, se os três LEDs verdes
permanecerem iluminados. Aprox. 5 minutos
depois do acumulador estar completamente
carregado, apagam-se novamente os três LEDs
verdes.
O acumulador está equipado com uma monitori-
zação de temperatura NTC, que só permite uma
carga na faixa de temperatura entre 0 °C e
45 °C. Desta forma é alcançada uma alta vida
útil do acumulador.
Punho adicional
f Só utilizar a sua ferramenta eléctrica com o
punho adicional 16.
Virar o punho adicional (veja figura A)
O punho adicional 16 pode ser movimentado co-
mo desejar, para alcançar uma posição de traba-
lho segura e livre de fadiga.
Girar o parafuso de orelhas para o ajuste do
punho adicional
10
no sentido contrário dos
ponteiros do relógio e deslocar o punho adici-
onal
16
para a posição desejada. Em seguida
deverá girar o parafuso de orelhas
10
no sen-
tido dos ponteiros do relógio para apertar.
Ajustar a profundidade de perfuração
(veja figura B)
Com o esbarro de profundidade
1
é possível de-
terminar a profundidade de perfuração
X
deseja-
da.
Pressionar a tecla para o ajuste do esbarro
de profundidade 9 e colocar o esbarro de
profundidade no punho adicional 16.
O estriamento no esbarro de profundidade 1 de-
ve mostrar para baixo.
Introduzir a ferramenta de trabalho SDS-plus
completamente na fixação da ferramenta
SDS-plus 2. Caso contrário a mobilidade da
ferramenta SDS-plus pode levar a um ajuste
incorrecto da profundidade de perfuração.
Puxar o esbarro de profundidade para fora,
de modo que a distância entre a ponta da
broca e a ponta do esbarro de profundidade
corresponda à profundidade de perfuração
desejada X.
LED Capacidade
Luz permanente 3 x verde 2/3
Luz permanente 2 x verde 1/3
Luz permanente 1 x verde <1/3
Luz intermitente 1 x verde Reserva
