74 | Italiano
1 619 929 797 | (3.2.09) Bosch Power Tools
Montaggio dell’aspiratore Saugfix
(vedi figura G)
Per l’aspirazione polvere è necessario un aspira-
tore Saugfix (accessorio opzionale). Quando si
eseguono forature il dispositivo di aspirazione
Saugfix si sposta all’indietro in modo che la te-
stina del Saugfix possa essere tenuta sempre vi-
cina alla base.
– Premere il tasto per la regolazione della bat-
tuta in profondità 9 ed estrarre la guida di
profondità 1. Premere di nuovo il tasto 9 ed
inserire dalla parte anteriore l’aspiratore
Saugfix nell’impugnatura supplementare 16.
– Collegare un tubo di aspirazione (diametro
19 mm, accessorio opzionale) all’apertura di
aspirazione 20 dell’aspiratore Saugfix.
L’aspirapolvere deve essere adatto per il mate-
riale da lavorare.
Utilizzare un aspiratore speciale per l’aspirazio-
ne di polveri particolarmente nocive per la salu-
te, cancerogene oppure polveri asciutte.
Regolazione della profondità della foratura al
Saugfix (vedi figura H)
È possibile determinare la profondità della fora-
tura X richiesta anche con aspiratore Saugfix
montato.
– Spingere l’utensile accessorio SDS-plus fino
alla battuta nell’attacco dell’utensile SDS-
plus 2. In caso contrario la mobilità dell’uten-
sile accessorio SDS-plus può impedire che la
profondità della foratura possa essere rego-
lata correttamente.
– Allentare la vite ad alette 24 all’aspiratore
Saugfix.
– Applicare l’elettroutensile sul punto di fora-
tura poggiandolo bene e senza accenderlo.
Così facendo, l’accessorio SDS-plus deve
poggiare sulla superficie.
– Spingere il tubo di guida 25 dell’aspiratore
Saugfix nel suo supporto in modo tale che la
testina del Saugfix poggi sulla superficie da
forare. Non spingere il tubo di guida 25 più
del necessario oltre il tubo telescopico 23 in
modo che resti visibile la maggior parte pos-
sibile della scala graduata del tubo telescopi-
co 23.
– Stringere di nuovo bene la vite ad alette 24.
Allentare la vite di bloccaggio 21 alla boccola
di profondità dell’aspiratore Saugfix.
– Spostare la boccola di profondità 22 sul tubo
telescopico 23 in modo tale che la distanza X
rappresentata nella figura corrisponda alla
profondità di foratura richiesta.
– Avvitare forte la vite di bloccaggio 21 in que-
sta posizione.
Uso
Messa in funzione
Applicazione della batteria ricaricabile
f
Utilizzare esclusivamente batterie agli ioni di
litio originali Bosch dotate della tensione ri-
portata sulla targhetta di costruzione
dell’elettroutensile in dotazione.
L’impiego
di batterie diverse da quelle consigliate potrà
comportare il pericolo di lesione o d’incendio.
– Portare il commutatore del senso di rotazio-
ne 6 in posizione centrale per proteggere
l’elettroutensile da accensione involontaria.
– Spingere dal davanti la batteria ricaricabile
11 carica nella base dell’elettroutensile. Pre-
mere completamente la batteria ricaricabile
nella base fino a quando la striscia rossa non
è più visibile e la batteria ricaricabile è bloc-
cata in modo sicuro.

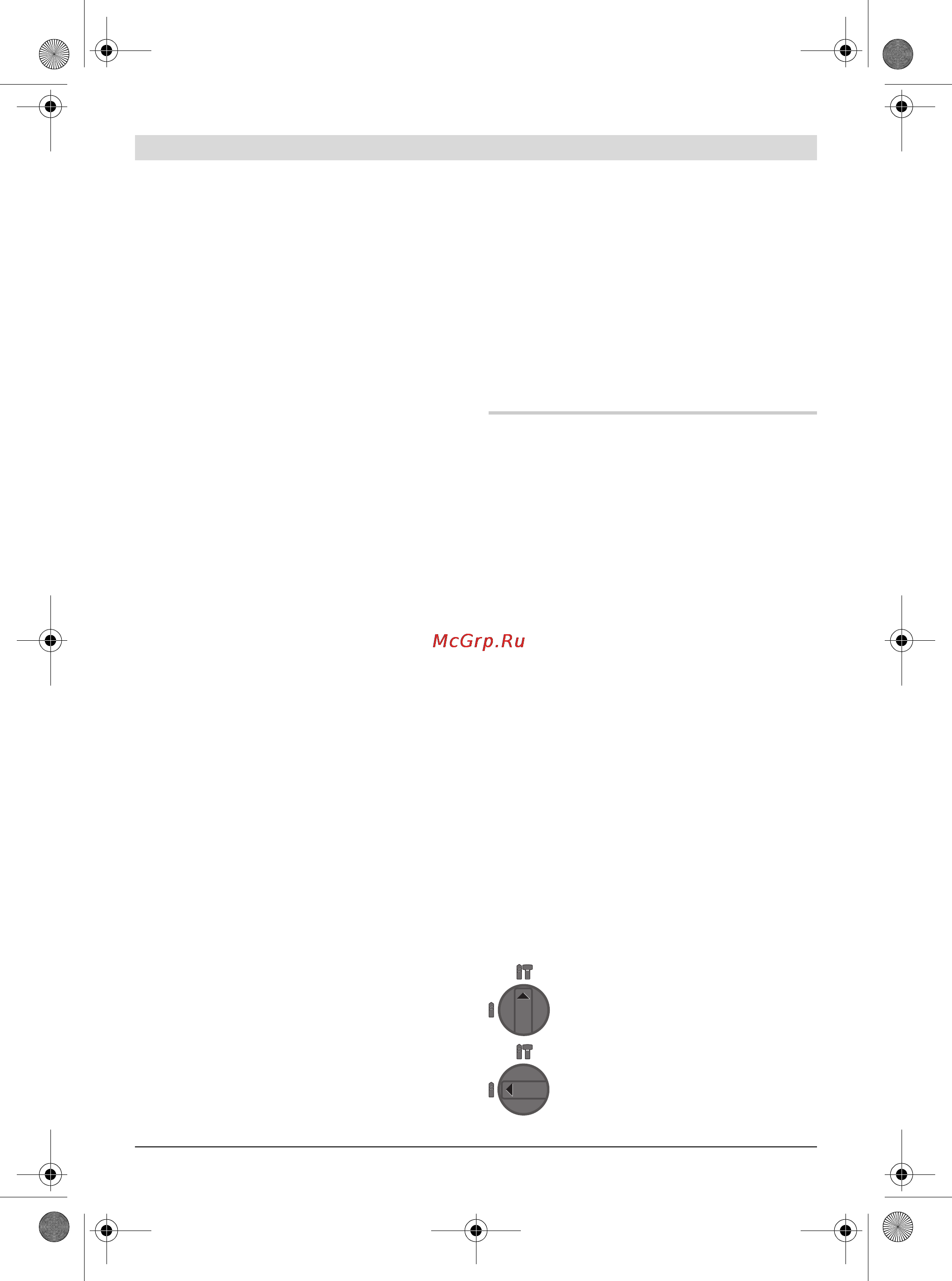

Regolazione del modo operativo
Con il selettore «foratura/foratura a martello» 8
scegliere il modo operativo dell’elettroutensile.
Nota bene: Modificare il modo operativo solo
quando l’elettroutensile è spento! In caso con-
trario l’elettroutensile può subire dei danni.
– Per cambiare il modo operativo ruotare il se-
lettore «foratura/foratura a martello» 8 sulla
posizione desiderata.
Posizione per forature battenti nel
calcestruzzo oppure materiale pie-
troso
Posizione per forature non battenti
nel legno, nel metallo, nella cerami-
ca e nella plastica nonché per l’avvi-
ta-mento
OBJ_BUCH-518-002.book Page 74 Tuesday, February 3, 2009 12:02 PM
