Установка и эксплуатация

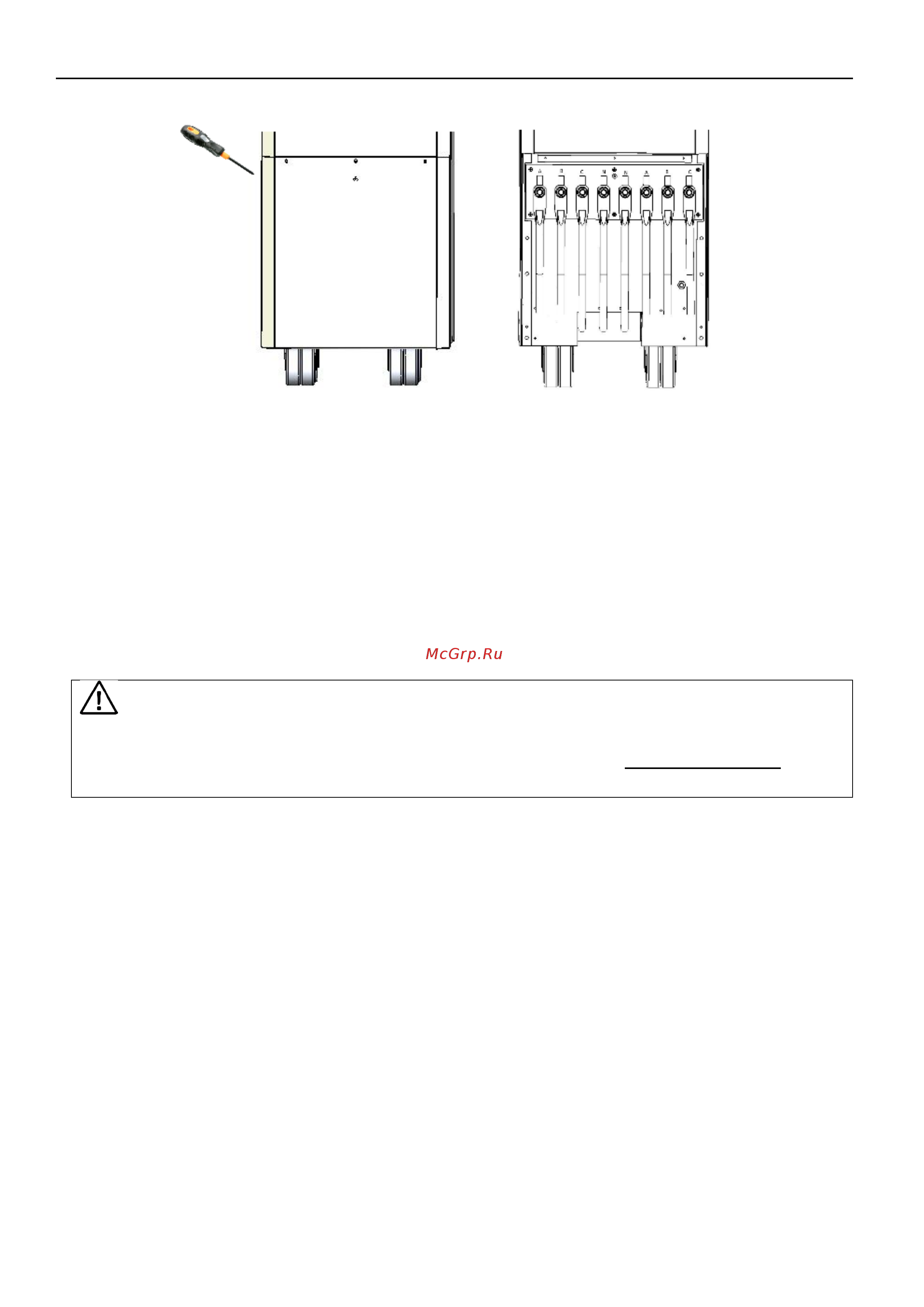

Рисунок 6. Схема снятия защитной крышки внизу передней части корпуса

стабилизатора

3. Произвести подключение входных и выходных проводов по схеме,

изображенной на рисунке 5, где А, В, С – фазные провода, N – нулевой провод,

РЕ – провод заземления. Рекомендуемые минимальные и максимальные

сечения проводов для подключения стабилизатора указаны в технических

характеристиках (таблица 1).

ПРЕДОСТЕРЕЖЕНИЕ

Подключение стабилизатора производить «в разрыв» фазного провода.

Соединение корпуса стабилизатора с нулевой шиной - ЗАПРЕЩАЕТСЯ!

4. При помощи отвертки закрутить на место винты защитной крышки для

ограничения доступа к соединениям.

5. Включить входной автоматический выключатель в распределительном

щитке Вашего помещения.

6. Для запуска стабилизатора в нужном режиме работы (стабилизация или

транзит), следует на лицевой панели стабилизатора выбрать и включить

соответствующий автоматический выключатель. Для недопущения

одновременного включения двух автоматических выключателей

предусмотрена специальная защитная шторка, которая позволяет включить

только один. Выбор между режимами осуществляется передвижением

шторки влево или вправо при выключенном положении автоматического

выключателя (положение тумблера вниз).
