[ 11 ]

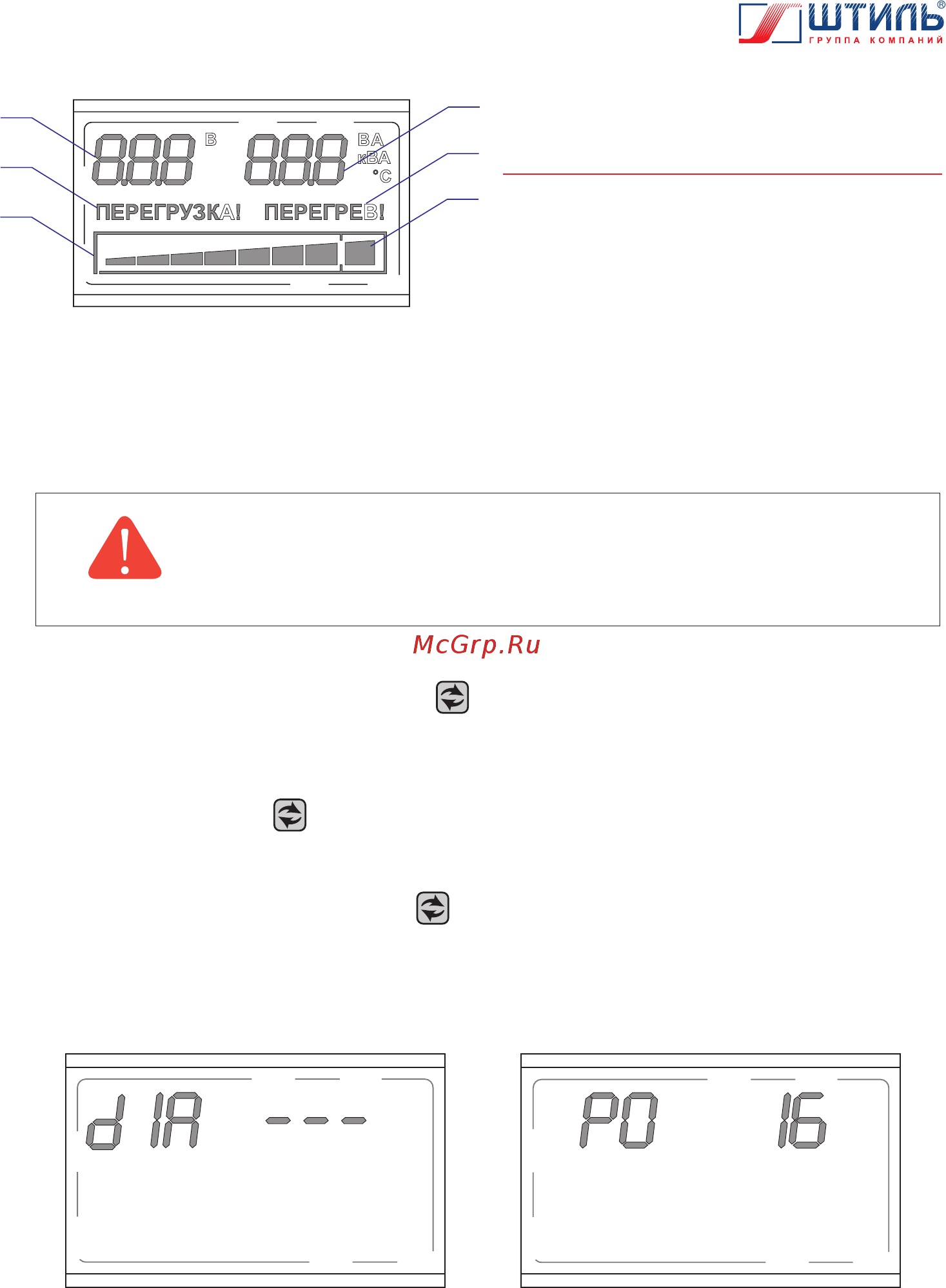

Рисунок 6. ЖК-дисплей стабилизаторов

Штиль IS1000, IS1500, IS2000, IS2500, IS3000

и IS3500

1 - значение входного напряжения

(в вольтах – В);

2 - аварийное сообщение «Перегрузка!»;

3 - шкала, отображающая уровень нагрузки

на стабилизатор;

4 - значение выходного напряжения

(в вольтах – В);

5 - аварийное сообщение «Перегрев!»;

6 - сегмент, сигнализирующий о

максимальной нагрузке на стабилизатор.

А В

ВА

кВА

°С

При кратковременном нажатии кнопки на ЖК-дисплее вместо значения выходного на-

пряжения отображается потребляемая нагрузкой мощность (в вольтамперах – ВА или кило-

вольтамперах – кВА), при ещё одном нажатии – внутренняя температура прибора (в градусах

Цельсия –

С).

При удержании кнопки

ЖК-дисплей переходит в режим журнала ошибок (рисунок 7),

данный режим предназначен для квалифицированного персонала, проводящего сервисное

обслуживание изделия.

При кратковременном нажатии кнопки

ЖК-дисплей из режима журнала ошибок переклю-

чается на отображение версии программного обеспечения (ПО) (рисунок 8), при ещё одном

нажатии – переходит в обычный режим.

ВНИМАНИЕ! После того как загорается показанный на рисунке 6 (поз. 6)

сегмент, сигнализирующий о максимальной нагрузке на стабилизатор,

изделие может в зависимости от входного напряжения перейти на

байпас или отключиться.

Рисунок 7. ЖК-дисплей

в режиме журнала ошибок

Рисунок 8. Отображение версии ПО

на ЖК-дисплее
