1 ОПИСАНИЕ И РАБОТА

1.1 Описание и работа изделия

Плата расширения интерфейсов Штиль IC-SNMP/WEB предназначена

для реализации мониторинга on-line ИБП Штиль серий ST и SR мощностью

от 1 до 20 кВА и инверторных стабилизаторов серии Инстаб.

Удаленное управление ИБП (мониторинг состояния, настройка

параметров, тестирование) может осуществляться по RS-232.

Взаимодействие возможно по двум протоколам:

Megatec – с использованием верхнеуровнего программного

обеспечения стороннего производителя, совместимого с данным протоколом.

Проприетарный протокол обмена «Штиль» - с использованием

программного обеспечения «Shtyl Device Manager»

На плате также размещены три выходных «сухих» контакта для

сигнализации об аварии сети, работе в режиме байпас и глубоком разряде

батарей.

!Внимание. Напряжение на выходных «сухих» контактах не должно

превышать 26В, ток не более 20мА.

Комплектность изделия приведена в таблице 1.1

Таблица 1.1 – Комплектность изделия

Наименование

Кол-во,

шт.

Плата расширения интерфейсов IC-RS232/Dry contacts

Руководство по эксплуатации

Упаковка

1) – в случае, если изделие поставляется не в составе ИБП

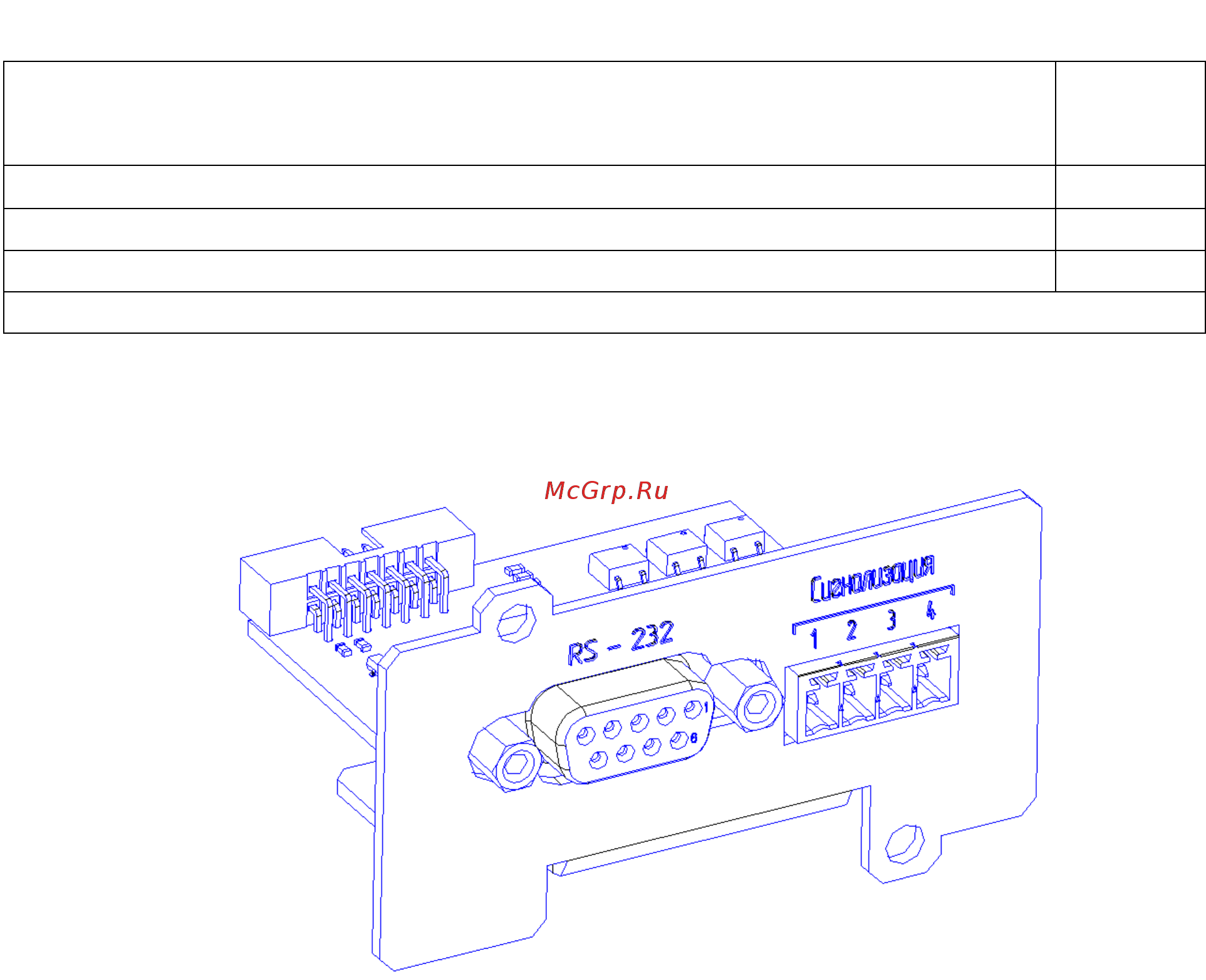

Внешний вид изделия представлен на рисунке 1.1.

Рисунок 1.1 – Внешний вид изделия
