6ч

-U

АБ "+"

АБ "-"

M6 M6M6 M6 M6

ETIMAT 40A

6ч L=0,25м

12B 100Ah

клемн.UT-10 син

+заглушка

6к L=1,5м

6ч L=1,5м

6ч L=0,5м6к L=0,5м

6ч L=0,25м

клемн.UT-10 сер

+заглушка

12B 100Ah

без наконечников

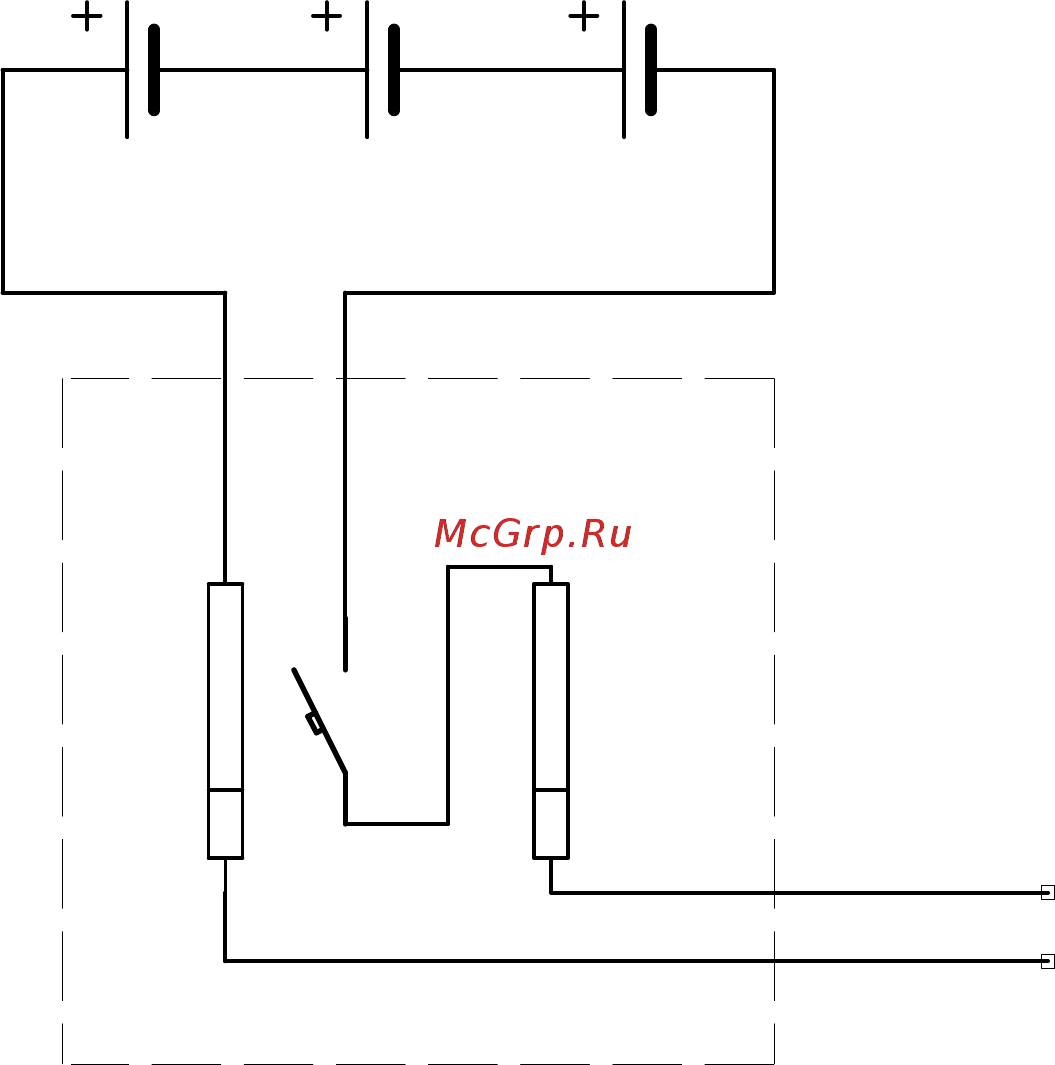

Рисунок 1.3 – Батарейный стеллаж Штиль BS-01.

Схема электрическая соединительная.

Меры безопасности.

ВНИМАНИЕ: ВСЕ ПОДКЛЮЧЕНИЯ ПРОИЗВОДЯТСЯ ПОСЛЕ УСТАНОВКИ

ИЗДЕЛИЯ НА МЕСТЕ ЭКСПЛУАТАЦИИ!

Производство работ по установке и монтажу изделия разрешается только

квалифицированным персоналом.

Перед выполнением монтажных работ необходимо убедиться, что

автоматический выключатель в изделии отключен.

При подключении батарей соблюдать осторожность:

- строго соблюдать полярность подключения АБ;

- внутренние перемычки между аккумуляторными батареями устанавливаются

после кабелей от автоматического выключателя.
