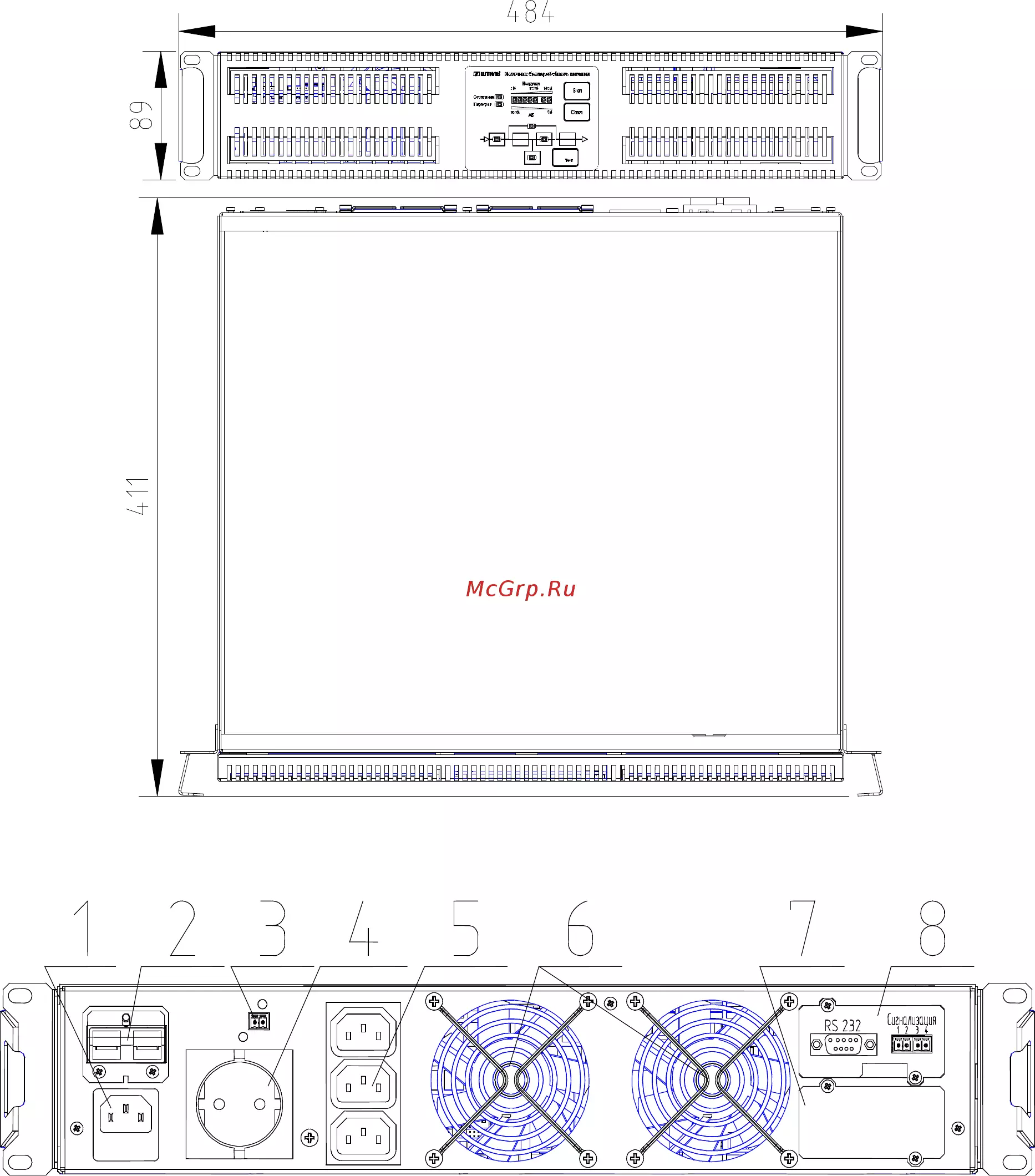

Таблица 1.3 – Светодиодная индикация изделия

Наимено-

вание

Цвет

Действие

Описание

Состояние

Зеленый

горит

ИБП работает в нормальном режиме,

формируется выходное напряжение

медленно мигает

ИБП работает в режиме Standby

Синий

горит

ЭКО-режим, формируется выходное

напряжение/ режим Standby

При переходе ИБП из режима Standby в активный режим, светодиод

часто мигает соответствующим (зеленым или синим) светом

Красный

горит

Критическая авария

медленно мигает

Критическая авария, режим Standby

часто мигает

Перегрузка ИБП

Желтый

горит

Выходное напряжение отключено по

ЕРО

Сеть

Зеленый

горит

Сеть в норме, входное напряжение

соответствует требуемым

характеристикам

медленно мигает

Ошибка подключения нейтрали

часто мигает

Сеть не норме, входное напряжение

не соответствует требуемым

характеристикам

---

не горит

Отсутствие входного напряжения

(сеть не подключена)

Байпас

Зеленый

горит

ИБП работает (питает нагрузку) в

ЭКО-режиме

Желтый

горит

ИБП работает через байпас в

нормально режиме

Красный

горит

Авария байпаса

---

не горит

ИБП работает через инвертор, или

включен EPO

При переходе ИБП из режима Standby в активный режим, светодиод

редко мигает соответствующим (зеленым или желтым) светом

Инвертор

Зеленый

горит

ИБП работает (питает нагрузку) через

инвертор

медленно мигает

Идет запуск инвертора

часто мигает

Авария инвертора

---

не горит

ИБП работает или через байпас (или в

ЭКО-режиме), или включен EPO

Батарея

Зеленый

горит

Батарея в норме, идет заряд АБ

медленно мигает

Тест батареи

Желтый

горит

ИБП работает от батареи

медленно мигает

Глубокий разряд АБ

Красный

Авария батареи, АБ не подключены
