Для изделий - источник бесперебойного питания Штиль PS1210G,

PS1220G, PS1210G 19”, PS1220G 19”.

Входное переменное напряжение подключается к разъему

«СЕТЬ ~220 В» с использованием сетевой кабельной розетки (рисунок 2.1).

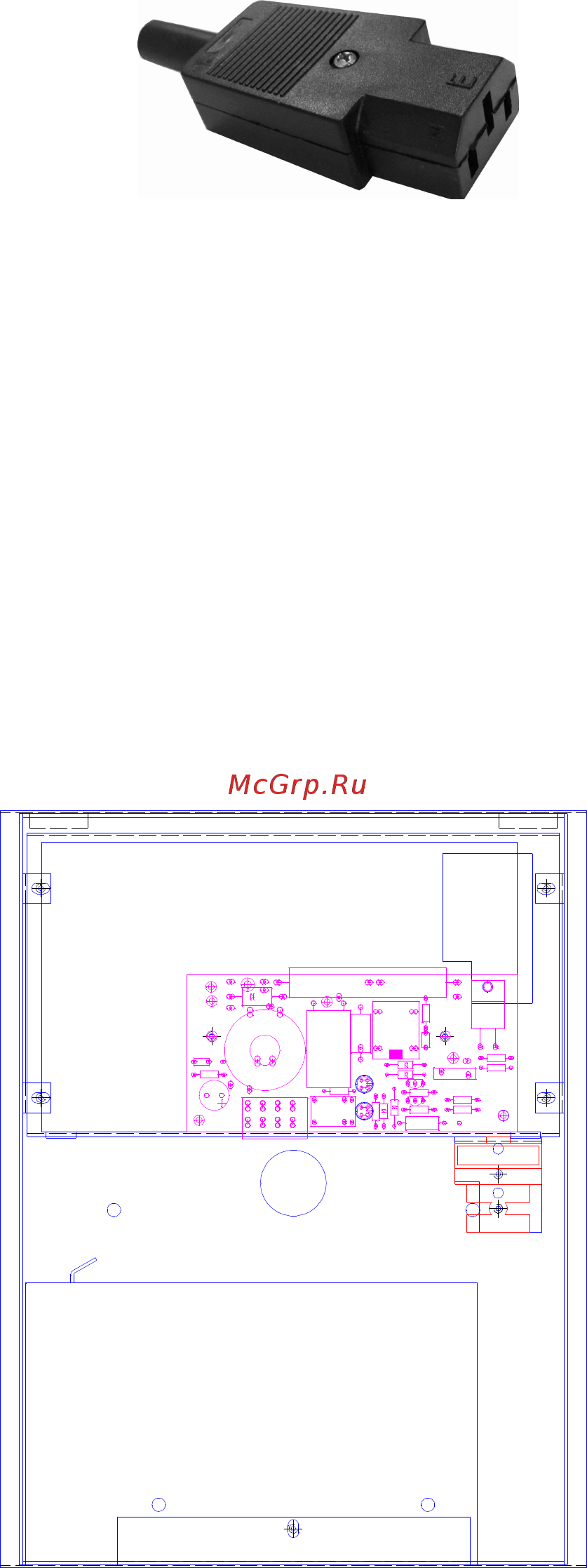

Рисунок 2.1 – Розетка сетевая кабельная

4. Подключить аккумуляторные батареи к изделию.

Для изделий - источник бесперебойного питания Штиль PS1205В,

PS1205D, PS1210D, PS1205E, PS1210E.

Аккумуляторные батареи подключаются к промаркированным

выводам строго в соответствии со следующими инструкциями:

−вывод в красной оболочке подключать к плюсовому контакту

аккумуляторных батарей;

−вывод в черной (синей) оболочке подключать к минусовому контакту

аккумуляторных батарей.

Пример расположения аккумуляторных батарей различной емкости в

изделиях Штиль PS1205В, PS1205D, PS1210D, PS1205E, PS1210E приведен

на рисунках 2.2 - 2.4.

HL1

HL2

C1C2

DA2

DA1

R10

RK1

VD4

FU2

VD2

VD6

VD1

FU1

VD3

-AKB

+AKB

-U

Рисунок 2.2 – Пример расположения АБ (1 шт. 12 В 7А*ч) в ИБП

Штиль PS1205B
