HL2

VD2

VD7

C2 C1

HL1

DA2

RK1

R10

FU1

VD4

FU2

DA1

VD6

VD3

VD1

- AKB

+AKB

+U-U

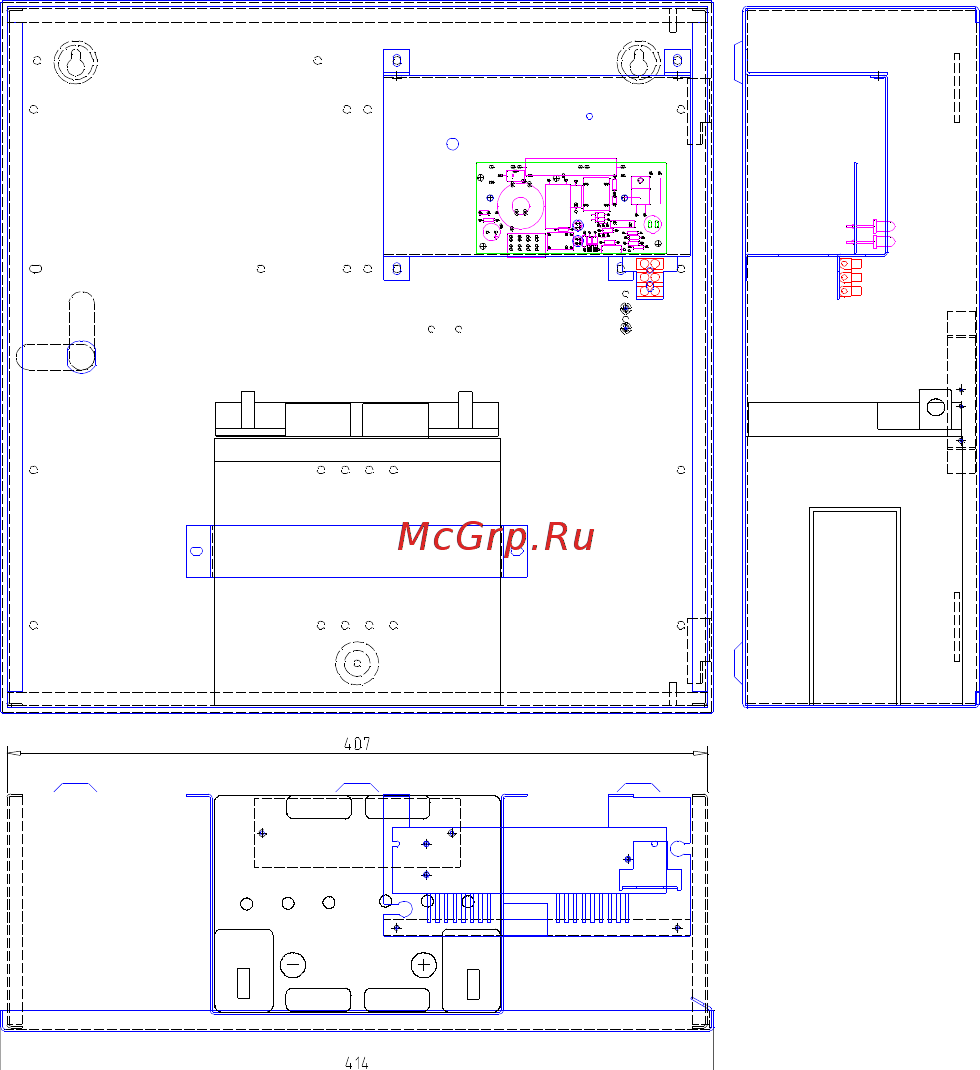

в) 1 шт. 12 В 26 А*ч

Рисунок 2.4 – Пример расположения АБ в ИБП Штиль PS1205E и

PS1210E

Для изделий - источник бесперебойного питания Штиль PS1210G,

PS1220G, PS1210G 19”, PS1220G 19”.

Аккумуляторные батареи подключаются к промаркированным

выводам АБ со строгим соблюдением маркировки и полярности.

Пример расположения аккумуляторных батарей различной емкости в

изделиях Штиль PS1210G, PS1220G приведен на рисунке 2.5.
