Штиль Супервизор входной сети Руководство по эксплуатации онлайн [3/4] 395718

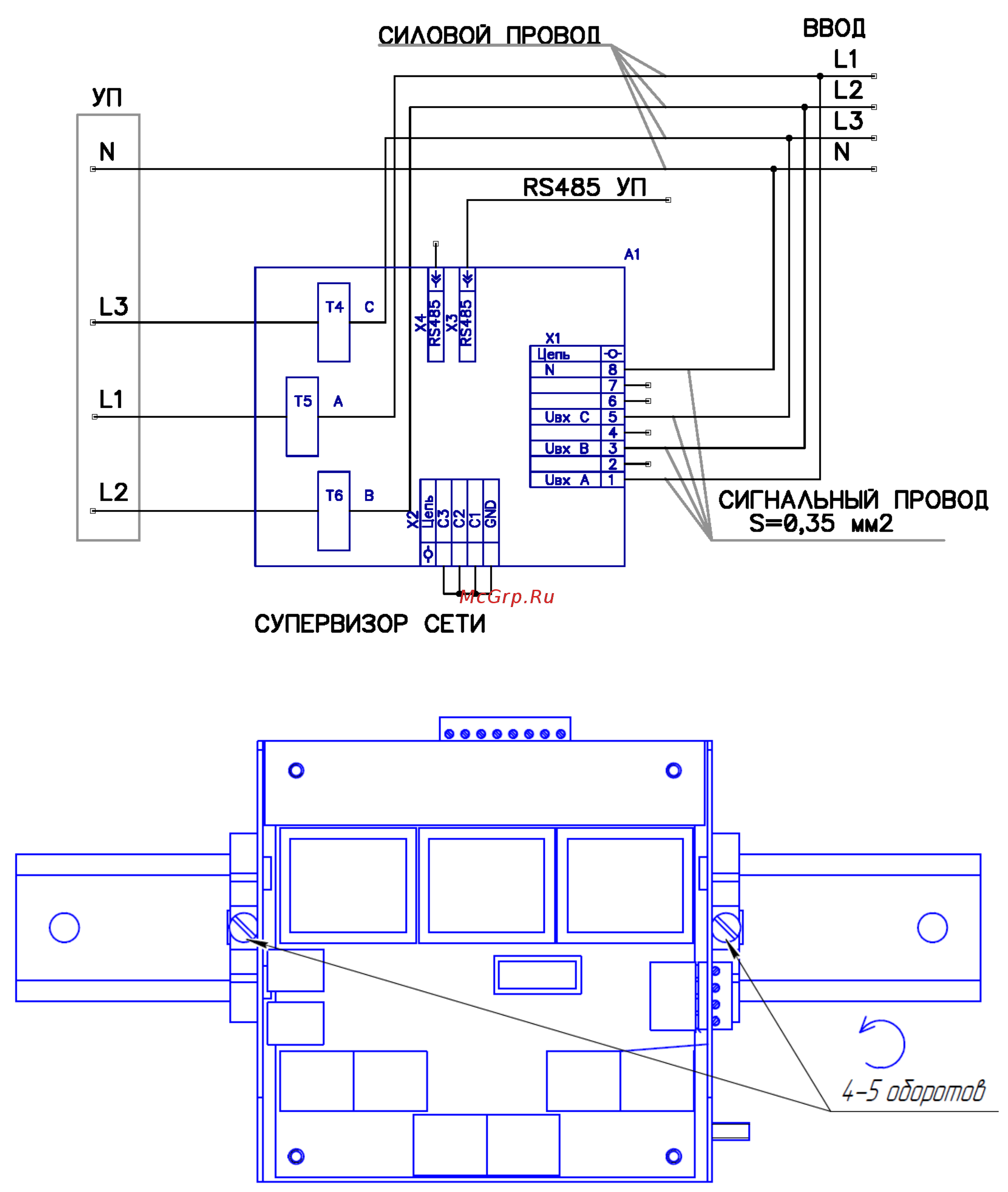

Схема электрическая соединения супервизора сети и установки питания

постоянного тока Штиль приведена на рисунке 1.3

Рисунок 1.3 – Схема электрическая соединения супервизора сети и установки

питания постоянного тока Штиль

Рисунок 1.4 – Крепление супервизора входной сети на DIN-рейке

1. Отвернуть центральные винты зажимов корпуса супервизора сети примерно

на 4-5 оборотов, не допуская их полного выпадения из гаек.

2. Прижать корпус супервизора зажимами к DIN-рейке.

3 . Завернуть винты зажимов и проверить надежность крепления корпуса.
