C. Установка требуемой жёсткости воды на байпасном клапане
Стандартный байпасный клапан, которым
оснащён умягчитель, имеет регулятор жёсткости
воды (рис. 5). Он используется для регулировки
уровня жёсткости умягченной воды. В домашних
хозяйствах рекомендуется использовать воду с
жёсткостью между 3 и 6 градусами по немецкой
шкале. Прежде чем выполнить какую-либо
регулировку, следует отвинтить шестигранную
гайку регулятора жёсткости воды (вращая против
часовой стрелки), чтобы разблокировать
вращение ручки регулятора жёсткости. Для
повышения жёсткости обработанной (умягченной)
воды необходимо вращать ручку против часовой
стрелки, придерживая второй рукой держатель
поршня. Если ручка регулятора жёсткости воды
полностью завинчена, жёсткость воды можно
увеличить, выполняя не более 6 полных оборотов
ручкой регулятора. Отвинчивание ручки
регулятора жёсткости может привести к
разгерметизации байпаса и вытеканию воды.
Выполнив эту процедуру, следует проверить
жёсткость воды на выходе. Если жёсткость
слишком высокая по сравнению с
предполагаемой, необходимо вращать ручку
регулятора в обратном направлении,
придерживая держатель поршня второй рукой.
После установки необходимой жёсткости воды на
выходе, необходимо завинтить гайку регулятора
жёсткости воды до упора (вращая по часовой
стрелке), чтобы заблокировать вращение ручки
регулятора. Следует помнить, чтобы перед
каждой установкой клапана в положение «байпас»
(держатель поршня в нажатом положении),
необходимо полностью завинтить гайку
регулятора жёсткости воды (вращая по часовой
стрелке до упора).

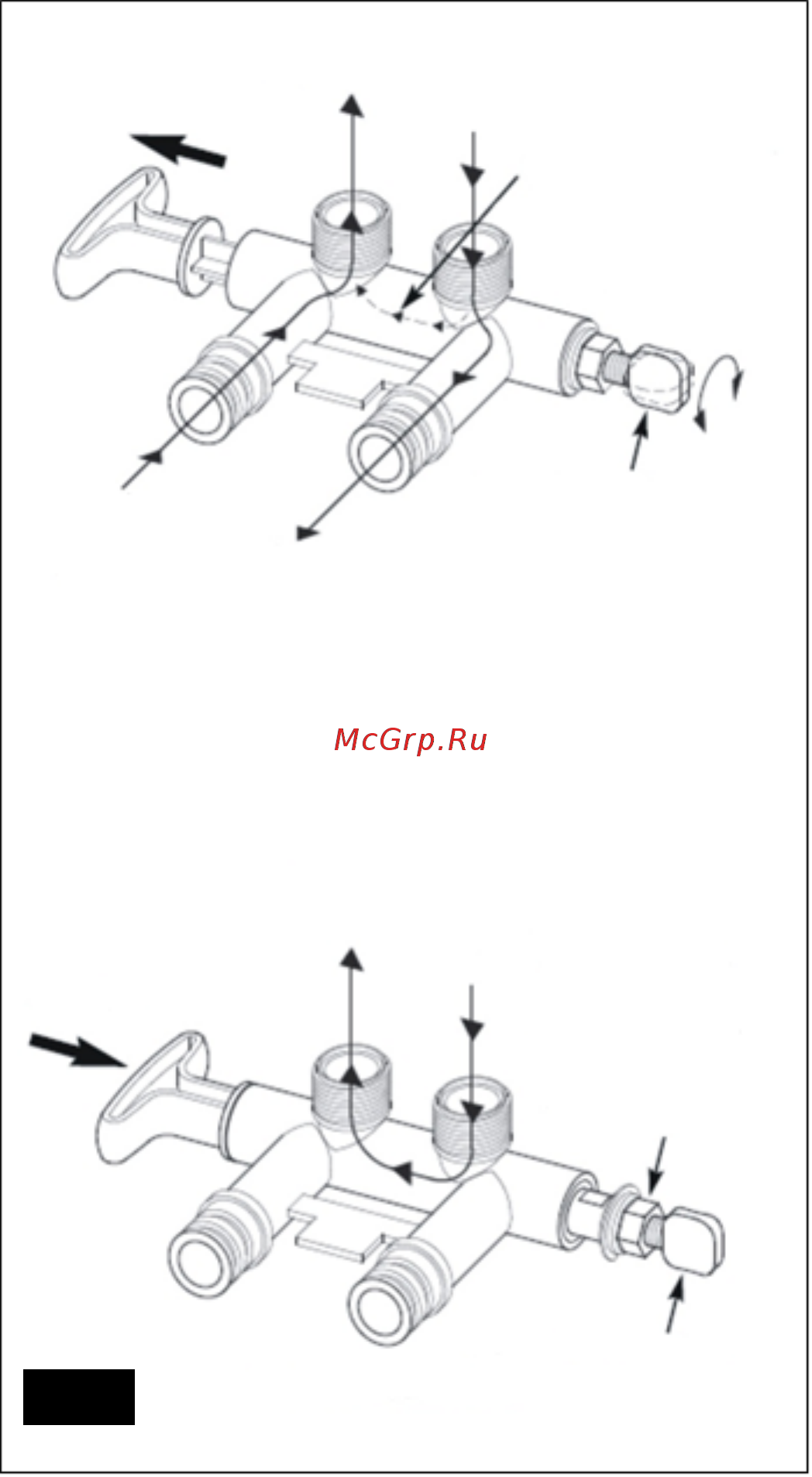

Рис. 5
Держатель
поршня
выдвинут
Выход мягкой
воды
Вход жёсткой
воды
Изменение направления
течения части жёсткой
воды, управляемое
путём вращения ручки
регулятора жёсткости
Выходное
отверстие
клапана
умягчителя
Входное
отверстие
клапана
умягчителя
Выход
мягкой
воды
Вход
жёсткой
воды
Держатель поршня в
нажатом положении
Ручка регулятора жёсткости
Шестигранная гайка
Для блокировки
вращения ручки
регулятора жёсткости
следует вращать по
часовой стрелке, а для
разблокировки ручки –
вращать против часовой
стрелки.
РАБОЧЕЕ ПОЛОЖЕНИЕ
(Нормальна работа устройства)
ПОЛОЖЕНИЕ «БАЙПАС»
Ручка регулятора жёсткости
Для повышения жёсткости
обработанной (умягченной) воды
следует вращать ручку против
часовой стрелки, а для снижения
жёсткости – вращать по часовой
стрелке.
13
