Техническое описание Паяный пластинчатый теплообменник XB

Устройство

Подбор

теплообменников

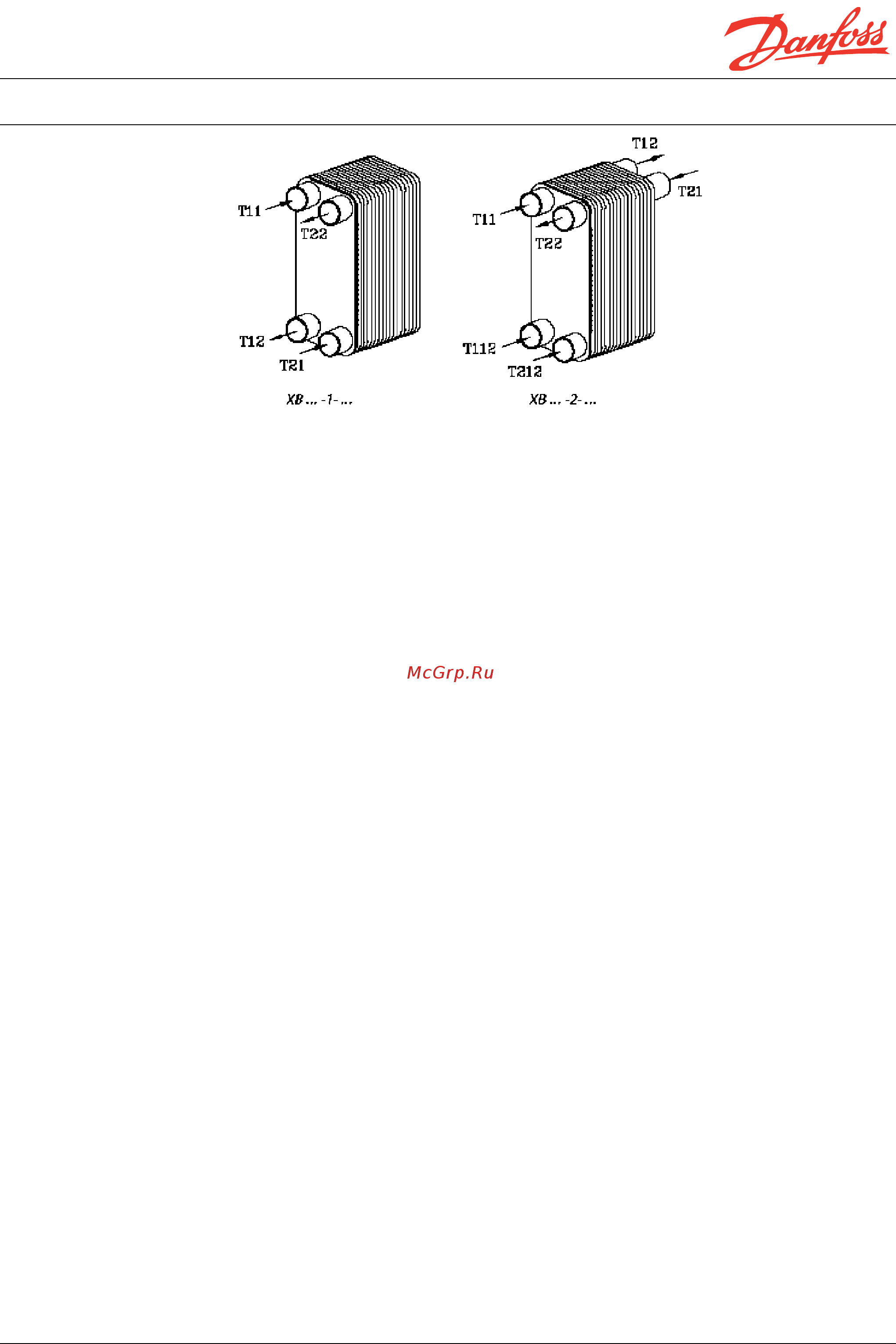

T11 — Вход первичного контура

T12 — Выход первичного контура

T112 — Второй вход первичного контура (2"х ходовой теплообменник)

T21 — Вход первичного контура

T22 — Выход первичного контура

T212 — Второй вход вторичного контура (2"ходовой теплообменник)

Паяные пластинчатые теплообменники изготавливаются из гофрированных

теплообменных пластин, спаянных между собой. Между пластинами образуют"

ся каналы для прохода теплоносителя. Высокая турбулентность потока и прин"

цип противотока обеспечивают эффективный теплообмен. Теплообменник

служит для передачи тепла от теплоносителя первичного контура к теплоноси"

телю вторичного контура через пластины, которые позволяют избежать пере"

мешивания потоков теплоносителя друг с другом.

Выбор теплообменника (типа и размера) определяется заданной тепловой

мощностью, требуемыми температурами и допустимыми потерями давления.

2"ходовой теплообменник рекомендуется использовать в системах горячего

водоснабжения. 2"ходовой теплообменник способен охлаждать сетевую воду

до температуры ниже 25 °С. За счет большей разницы температур обеспечи"

вается меньший расход теплоносителя и оптимальное значение площади по"

верхности теплообмена. В результате можно добиться снижения размера ре"

гулирующего клапана с электроприводом.

Выбор типа и размера теплообменников должен проводиться с

использованием расчетной программы компании Danfoss для пластинчатых

теплообменников.

Установка Все теплообменники, включая самые маленькие, должны быть установлены на

собственной основе в вертикальном положении. Рекомендуется, чтобы все

трубопроводы, присоединенные к теплообменнику, были снабжены запорными

клапанами для возможности сервисного обслуживания.

Подключение трубопроводов должно выполняться таким образом, чтобы на"

грузки (напр. от температурного расширения) не вызвали повреждений тепло"

обменника.

Трубы должны быть закреплены скобами для предотвращения напряжений на

изгиб в местах соединения патрубков теплообменника.

Рекомендуется оснащать теплообменники теплоизоляцией.
