УСТРОЙСТВО И ПРИНЦИП РАБОТЫ УСТАНОВКИ

Установка состоит из камеры обеззараживания и блока питания.

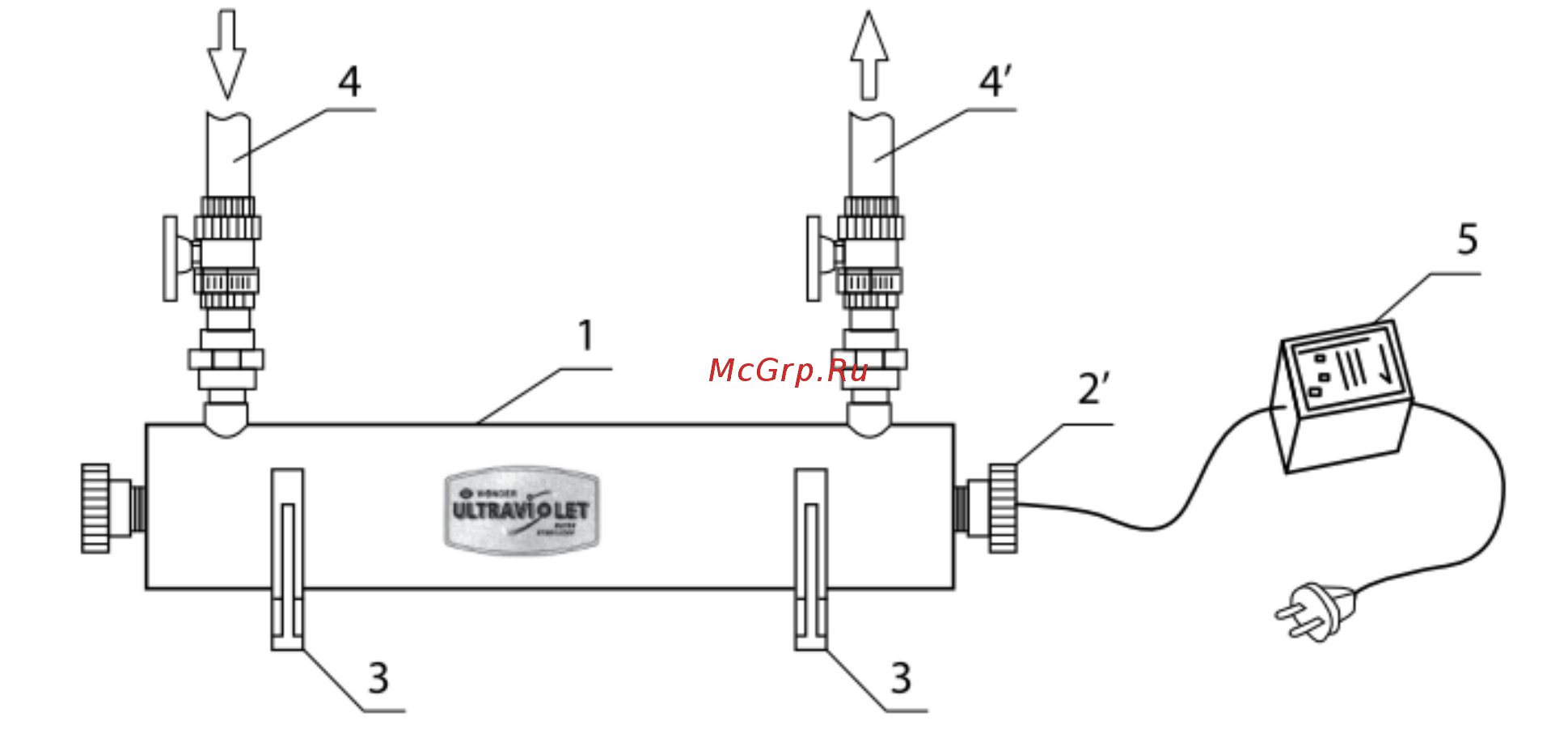

Камера обеззараживания представляет собой корпус цилиндрической формы 1 с

патрубками для присоединения трубопроводов. Внутри корпуса установлена ртутная

бактерицидная лампа низкого давления, помещенная в защитный кварцевый чехол.

Кварцевый чехол уплотняется при помощи уплотнительных прокладок и гаек 2 и 2'.

На одном конце камеры обеззараживания, расположенном со стороны подачи воды, в

гайке 2 установлена заглушка, а с другой стороны камеры через отверстие в гайке 2'

вставляется уф-лампа (на рисунке не показана), на которую подается питание. Камера

закрепляется на стене или раме при помощи клипс 3 в вертикальном или горизонтальном

положении.

Вода подается в камеру обеззараживания через входной патрубок, обтекает кварцевый

чехол и под воздействием уф-излучения расположенной в нем уф - ламлы

обеззараживается. Обработанная вода поступает в выходной патрубок. Входной 4 и

выходной 4' .

Блок питания 5 предназначен для запуска установки, поддержания требуемого режима

электропитания и индикации ее работы. Блок питания имеет небольшие габариты и

выполнен из прочного пластика с вводами для электрокабелей.

Блок питания включает в себя:

 пластмассовый корпус, состоящий из двух частей, соединенных четырьмя винтами;

электрические кабели;

 индикатор "normal" (норма) зеленого цвета;

 индикатор "fail" (авария) красного цвета.

Требуется регулярное сервисное обслуживание установки, которое должно проводиться

квалифицированным персоналом.
