Котел на газообразном топливе серии AK – «Инструкция по монтажу и эксплуатации и сервису»

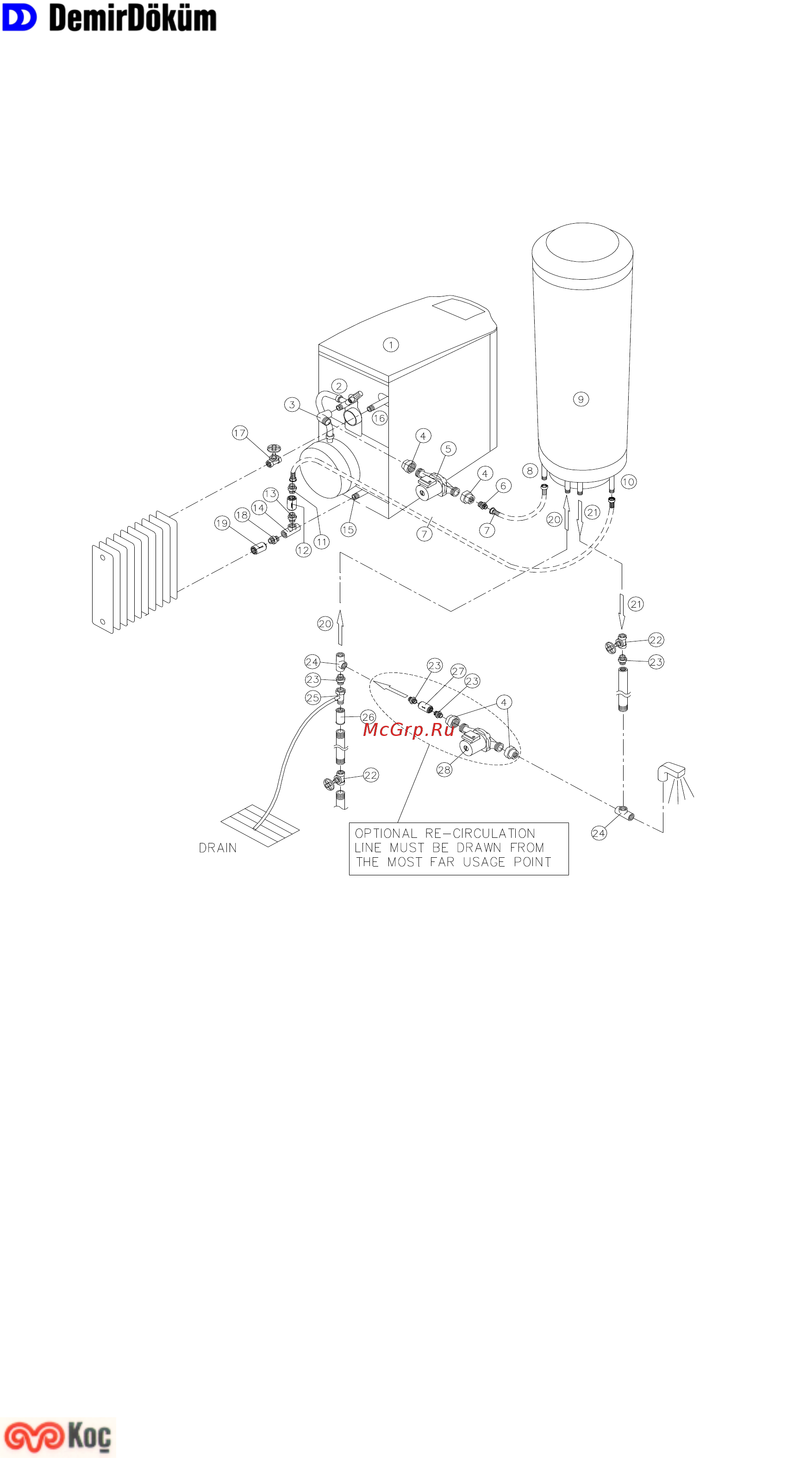

Обвязка котла с одним бойлером горячей воды.

1. Котел

2. Выход из котла на подсоединение к бойлеру 1”

3. Отводное колено 1”

4. Фитинг для подключения помпы (насоса)

5. Циркуляционный насос

6. Редуцирующий ниппель 1” – ¾”

7. Гибкий шланг

8. Вход в змеевик ¾”

9. Бойлер

10. Выход из змеевика ¾”

11. Ниппель ¾”

12. Обратный клапан ¾”

13. Редуцирующий ниппель 1” – ¾”

14. Т-образный фитинг 1”

15. Обратная подача теплоносителя в котел 1”

16. Прямая подача теплоносителя от котла 1”

17. Шаровой кран 1”

18. Ниппель 1”

19. Обратный клапан 1”

20. Подача воды контура ГВС в бойлер ½”

21. Выход воды контура ГВС из бойлера ½”

22. Шаровой кран ½”

23. Ниппель ½”

24. Т-образный фитинг ½”

25. Предохранительный клапан

26. Патрубок ½”

27. Обратный клапан ½”

28. Насос контура ГВС
