Demir Dokum Solitech 15 S Инструкция по эксплуатации онлайн [6/22] 399170
![Demir Dokum Solitech 15 S Инструкция по эксплуатации онлайн [6/22] 399170](/views2/1479065/page6/bg6.png)

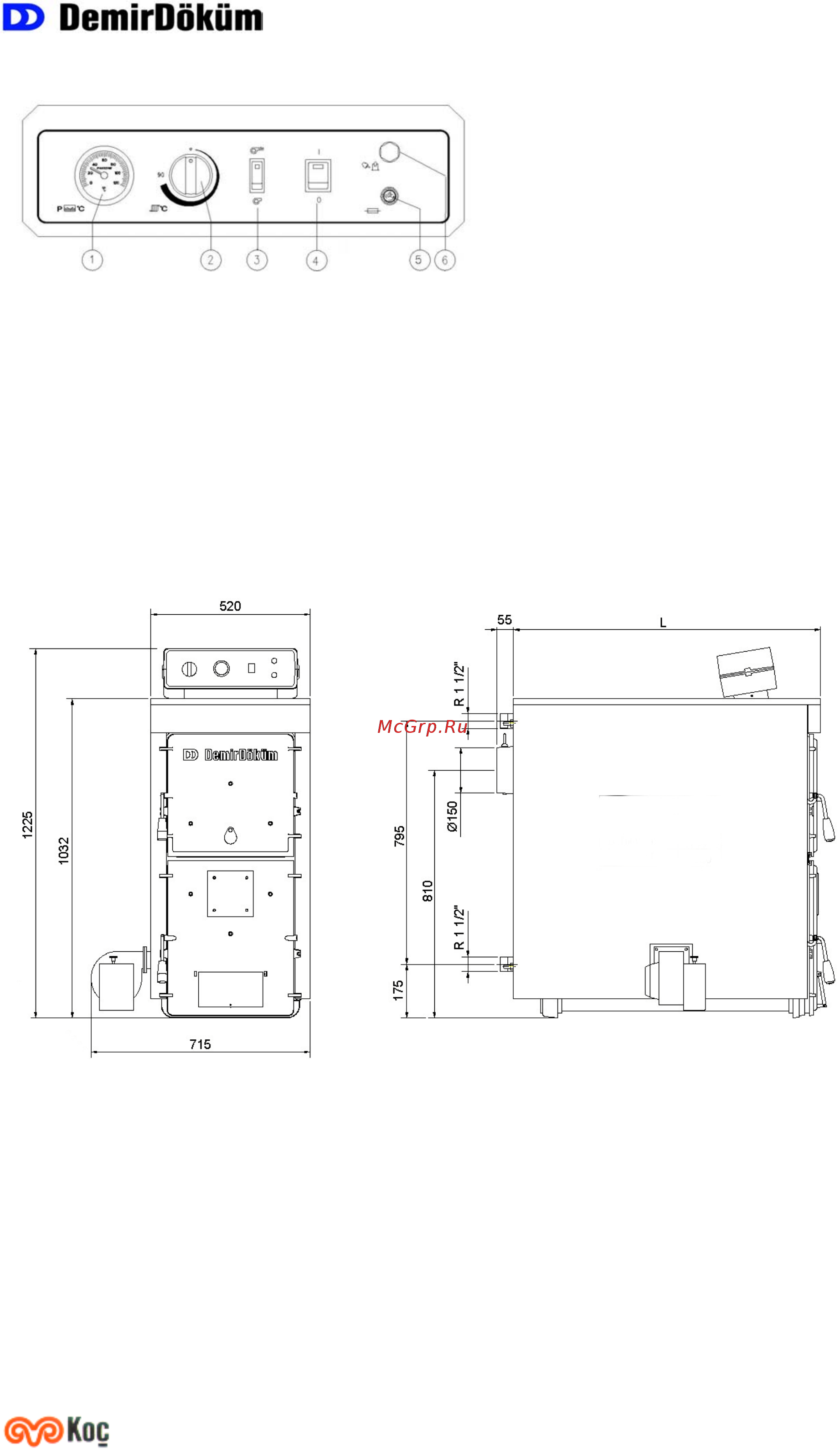

Панель управления: Устройства на панели управления и их функции.
1. Термометр. Индикация температуры на выходе из котла
2. Термостат. С помощью которого устанавливается нужная Вам температура на выходе
3. Выключатель вентилятора. Включает и выключает вентилятор
4. Кнопка включения/выключения. Включает/выключает котел
5. Предохранитель панели управления
6. Предохранительный термостат. Выключает вентилятор, когда температура превышает
110
о
С
Давление в гидравлической системе можно проконтролировать при помощи гидрометра,
установленного на выходе из котла.
Содержание
- Котел чугунный твердотопливный серии solitech 1
- Содержание 2
- Solitech 15 s 3
- Solitech 20 s 3
- Solitech 30 s 3
- Solitech 40 s 3
- Solitech 50 s 3
- Solitech 60 s 3
- Введение 3
- Котел solitech выпускается в нескольких модификациях что позволяет максимально приспособить котел для вашей индивидуальной системы 3
- Общее описание моделей котла 3
- Твердотопливные котлы серии solitech были разработаны для систем отопления котлы выпускаются в 6 мощностных вариациях в зависимости от модели мощность меняется от 15 00 ккал ч до 60 00 ккал ч благодаря гибкой технологии изготовления чугуна котел мало подвержен коррозии и напряжениям возникающим из за перепада температур благодаря специальной конструкции котла в камере сгорания не скапливается зола что позволяет значительно увеличить срок службы котла зола накапливается на подвижной сетке после чего попадает в съемную емкость для золы что позволяет облегчить процесс чистки котла оригинальная горизонтальная трехходовая система циркуляции выполнена в виде секций что увеличивает теплоотдачу благодаря современной системе охлаждения котел не требует специальной подготовки поверхности в месте где будет установлен котел съемные панели корпуса обеспечивают легкий доступ к камере сгорания и к газоотводу что значительно облегчает их чистку минимальное излучение и теплопотери а также максимальная 3
- 17 14 15 7 10 15 16 8 9 4
- 22 18 20 9 14 20 21 12 13 4
- 33 27 30 15 20 30 31 17 18 4
- 45 37 40 20 27 40 42 23 24 4
- 56 46 50 25 34 50 53 30 31 4
- 67 55 60 30 40 60 63 38 39 4
- Solitech 15 4
- Solitech 20 4
- Solitech 30 4
- Solitech 40 4
- Solitech 50 4
- Solitech 60 4
- Котлы серии solitech используются на различных видах топлива дерево солярка уголь кокс в случае использования кокса лучше подходит смесь с соляркой это поможет увеличить производительность в случае использования древесного топлива мощность можно увеличить увеличивая количество загружаемого топлива рекомендуется использовать топливо состоящее из небольших гранул 4
- Модель 4
- Мощность котла в зависимости от топлива 4
- Нижеприведенные таблицы показывают номинальные мощности производительности котла в зависимости от используемого топлива 4
- Номинальная мощность x 1000 ккал ч 4
- Модель solitech plus e 5
- Особенности котлов серии solitech 5
- Модели solitech basic и s 7
- Блоки котла solitech 8
- Задняя секция 8
- Передняя секция 8
- Промежуточная секция тип 1 тип 2 8
- Твердотопливные котлы могут поставляться с завода стандартными блоками котел в разобранном состоянии по запросу потребителя в стандартной поставке котлы приходят полностью собранными 8
- Меры предосторожности 9
- В стандартной поставке не предусмотрено наличие насоса при помощи приведенной ниже таблицы вы можете подобрать нужный вам насос 10
- Выбор циркуляционного насоса 10
- Никогда не устанавливайте котел в жилых помещениях например в кухне гостиной ванной комнате спальне 10
- Подбор места для установки котла 10
- Подготовка перед установкой 10
- Помещение в котором установлен котел должно обязательно быть оборудовано вентиляционными отверстиями одно из них необходимо расположить не ниже 40см относительно потолка второе не выше 50см от пола вентиляционные отверстия всегда должны оставаться открытыми чтобы обеспечивать постоянный доступ свежего воздуха минимальный размер верхнего отверстия 40х40см нижнего 30х30см твердотопливный котел solitech необходимо устанавливать на бетонном постаменте высотой 5см это обеспечит нормальную работу котла при попадании воды в помещение где установлен котел не устанавливайте котел в помещении где есть взрывоопасные вещества или существует опасность возгорания проектирование системы отопления а также все подключения должны осуществляться только представителями организаций имеющих разрешение и лицензию на выполнение такого вида работ 10
- Инструкция по организации гидросистемы 12
- Открытые системы отопления 12
- Расширительный бак открытого типа и предохранительные линии 14
- В данной таблице приведены параметры расширительного бака в зависимости от объема 15
- Диаметры труб прямой и обратной предохранительной линии определяются согласно таблице 15
- Закрытые системы 15
- Твердотопливный котел solitech не рекомендуется устанавливать в системах закрытого типа так как при работе котла на твердом топливе затрудняется процесс управления и температура может подниматься выше установленной вами величины однако если вы все таки намерены поставить котел в закрытую систему необходимо температурный предохранительный клапан с двумя датчиками устанавливается он на трубе подачи воды от основной системы водопровода по следующей схеме 15
- Подсоединение дымохода 16
- На рисунке ниже показан дымоход не удовлетворяющий соответствующим условиям к такому дымоходы подсоединять котел нельзя 18
- Модель solitech plus e 19
- Управление котлом 19
- Модели solitech basic и solitech s 20
- Подготовка перед розжигом котла 20
- Розжиг 20
- Защита системы отопления 21
- Обслуживание и очистка котла 21
- Периодичность профилактических работ 21
- Обслуживание 22
- Очистка 22
