ОБЩИЕ СВЕДЕНИЯ ПО ГАЗООТВОДЯЩЕЙ ТРУБЕ

Важнейшим условием безопасной работы газового водонагревателя является удаление

всех продуктов сгорания газообразного топлива. Поэтому описанные ниже правила

устройства газоотводящей трубы должны быть выполнены неукоснительно.

• Водонагреватель оснащен газоотводом, представляющим собой трубу в трубе: диаметр внутренней

трубы – 60 мм, диаметр внешней трубы – 100 мм.

• Стандартно поставляемый с котлом 750-миллиметровый газоотвод может быть направлен назад, вправо

или влево с помощью соединительного колена (90º). Колено подсоединяется к котлу с помощью 4

винтов.

• Газоотвод может быть удлинен с помощью удлинителей, поставляемых по специальному заказу.

Максимальное увеличение газоотвода ограничивается условием, что значение падения давления не

должно превышать 5 мм. в. ст. Падение давления можно посчитать с помощью следующей таблицы:

Падение давление (мм. в. ст.)

1. Стандартный газоотвод

2,5

2. Коаксиальный удлинитель

1,06

3. Поворотное колено 90˚

1,06

4. Фланец выходной для вертикального газоотвода

0,90

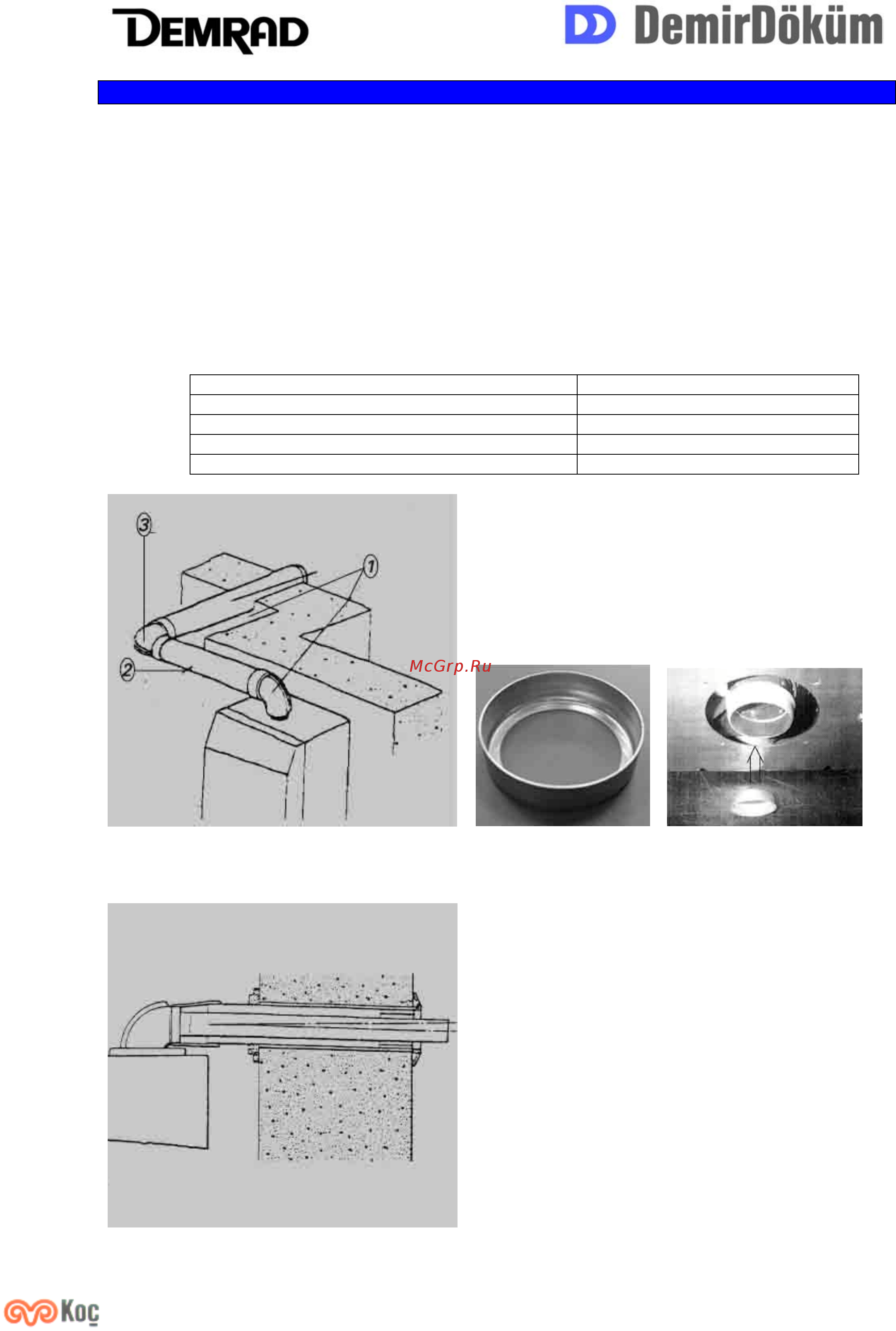

Ниже для примера приведен расчет для газоотвода,

показанного на рисунке 1:

падение давления = 2,5 + 1,06 + 1,06 = 4,62 мм. в. ст.

4,62 < 5 мм. в.ст. следовательно такую конструкцию

возможно применять.

При использовании удлинителей и увеличении

газоотвода необходимо удалить диафрагму в месте

соединения газоотвода и водонагревателя (Рисунки 2 и 3).

• Для того, чтобы избежать обратного попадания конденсата продуктов сгорания в камеру сгорания,

газоотвод устанавливается с нисходящим (от подсоединения на котле к внешнему подсоединению)

градиентом в 3% (Рисунок 4).

ис. 1

ис. 2

ис. 3

ис. 4
