11

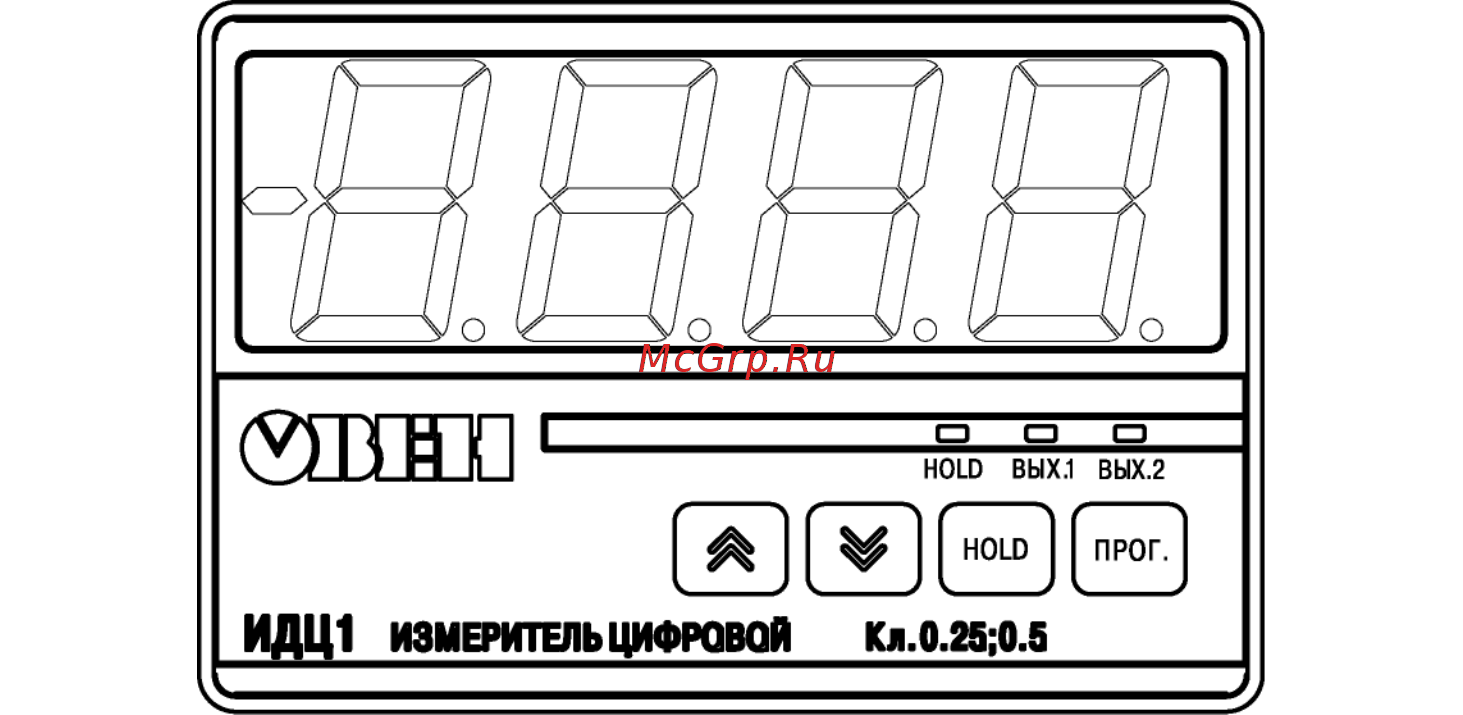

Рисунок 3.2 – Внешний вид лицевой панели прибора
Четырехразрядный цифровой индикатор предназначен для отображения значений
измеряемых величин и функциональных параметров прибора.
Три светодиода красного свечения сигнализируют о различных режимах работы прибора:
– светодиод «HOLD» сигнализирует о том, что функция «HOLD» активирована;
– светодиод «ВЫХ.1» сигнализирует о том, что дискретный Выход 1 замкнут;
– светодиод «ВЫХ.2» сигнализирует о том, что дискретный Выход 2 замкнут.
