48

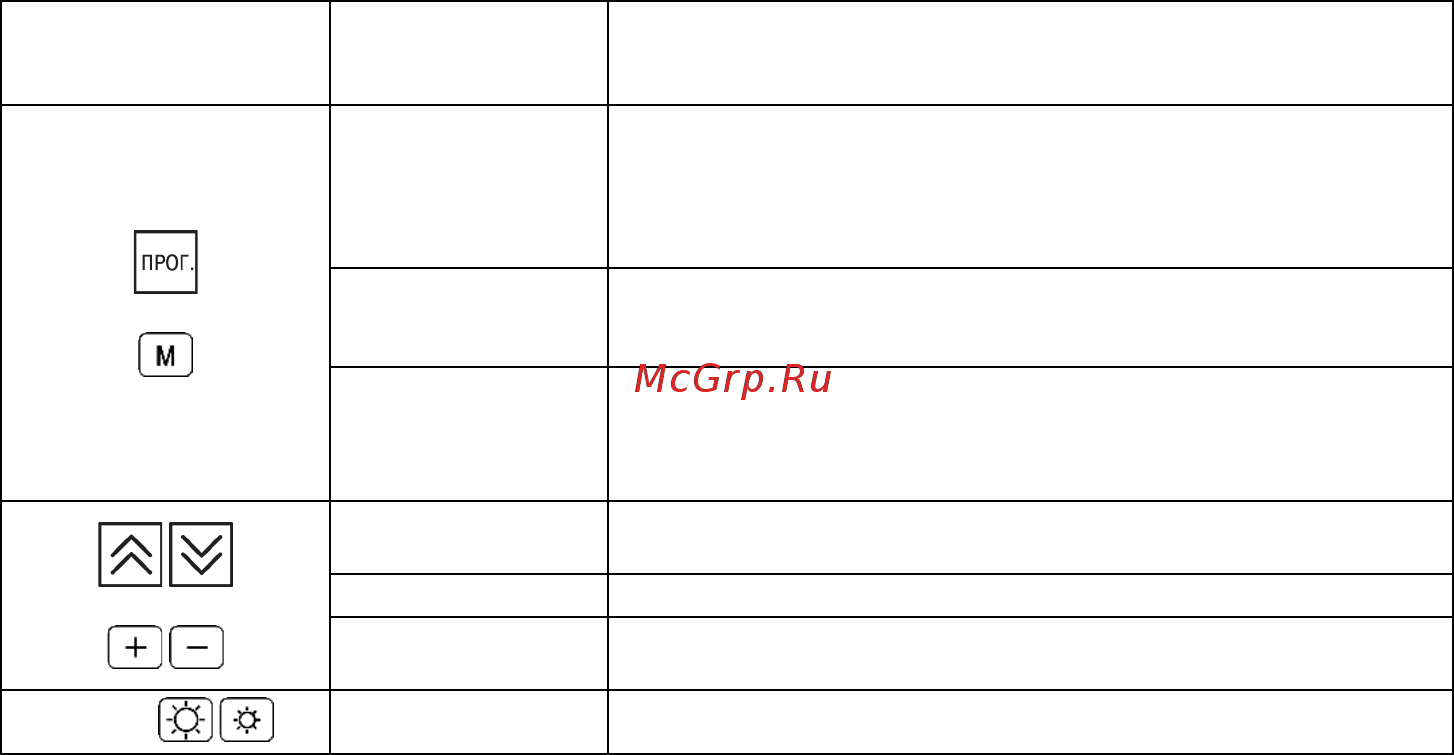

Таблица 6.3 – Назначение кнопок
Кнопка
Режим
эксплуатации
прибора
Назначение
для Н2:
Работа Краткое нажатие:
• переключение между 1 и 2 каналом для отображения
измеренного значения и значения уставки ЛУ;
нажатие > 3 с:
• вход в меню.
Меню Переход к настройке первого параметра группы. Если
отображается группа LVOP (LVOP), то происходит выход из
меню.
Настройка Краткое нажатие:
• переход к следующему параметру группы
нажатие > 3 с:
• выход в меню к названию группы.
для Н2:
Работа Увеличение/уменьшение значения уставки на нижнем
индикаторе
Меню Выбор группы параметров
Настройка Увеличение/уменьшение значения параметра (для изменения с
ускорением зажать кнопку)
Для Н2:
Увеличение/уменьшение яркости свечения индикаторов
