Овен ТХ01-RS Руководство по эксплуатации ТХ01-RS онлайн [30/72] 401433
![Овен ТХ01-RS Руководство по эксплуатации ТХ01-RS онлайн [30/72] 401433](/views2/1482378/page30/bg1e.png)
30

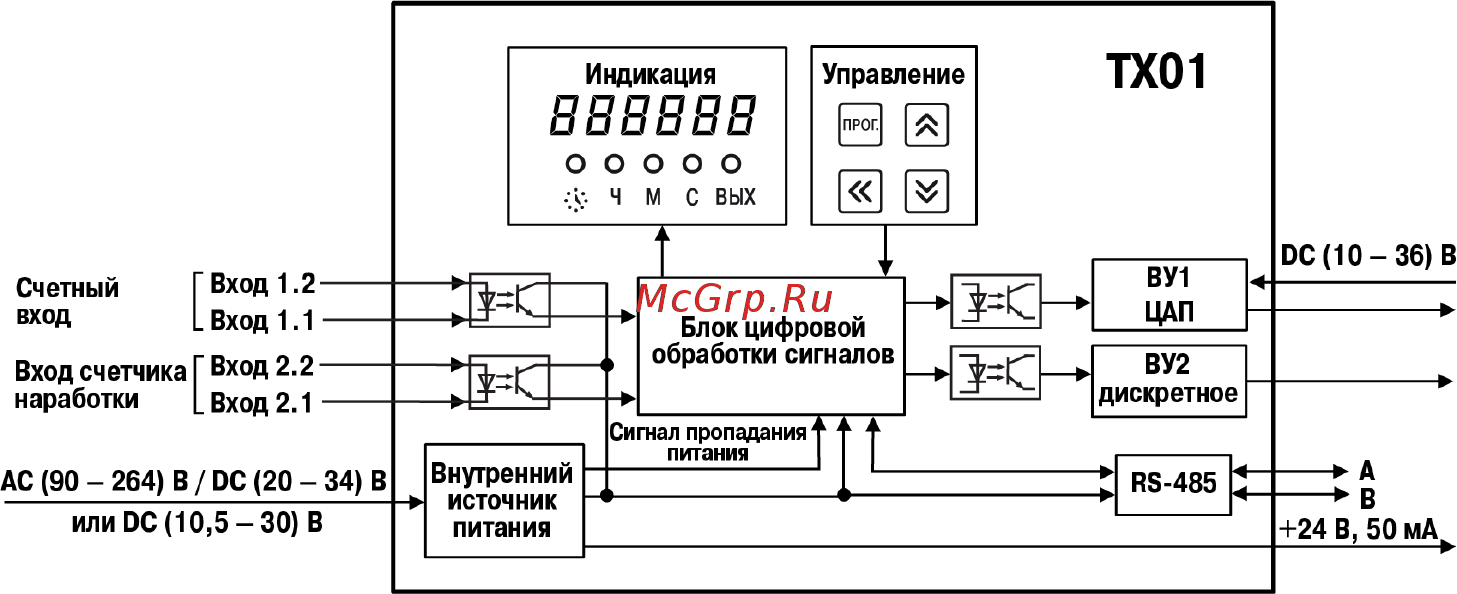

Рисунок 6.1 – Функциональная схема прибора
Прибор имеет два дискретных входа для подключения датчиков (счетный и счета наработки).
К входам прибора могут быть подключены:
• датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом;
• датчики, имеющие выход типа «сухой контакт» (герконы).
На счетный вход прибора поступают импульсы с датчика, контролирующего одну или несколько
меток на валу двигателя.
