Овен МК110-8ДН.4P Инструкция по эксплуатации онлайн [60/74] 401693
![Овен МК110-8ДН.4P Инструкция по эксплуатации онлайн [60/74] 401693](/views2/1482781/page60/bg3c.png)

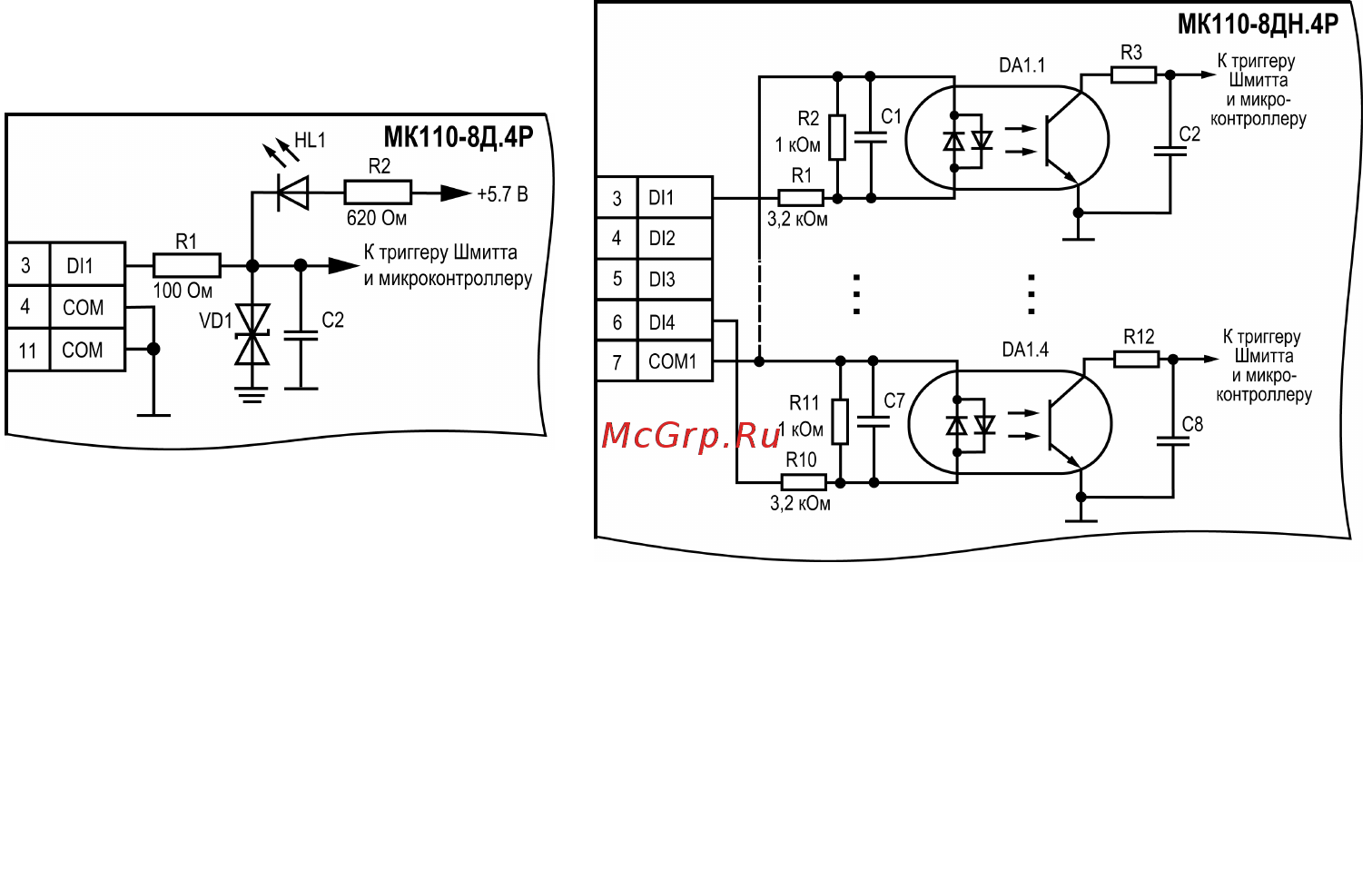

Рисунок Б.8 – Электрическая
принципиальная схема входа
МК110-8Д.4Р (схема других входов
идентична приведенной)
Рисунок Б.9 – Электрическая принципиальная
схема группы дискретных входов МК110-8ДН.4Р
(схема других групп входов идентична
приведенной)
59
Содержание
- Мк110 8д p мк110 8дн p 1
- Модуль дискретного ввода вывода 1
- Содержание 2
- Введение 4
- Термины и аббревиатуры 5
- Назначение прибора 6
- Технические характеристики и условия эксплуатации 7
- Технические характеристики прибора 7
- Условия эксплуатации прибора 11
- Дискретные входы 12
- Конструкция прибора 12
- Устройство прибора 12
- Дискретные выходные элементы 13
- Опрос состояния входов и счетчиков по сети rs 485 14
- Программа конфигуратор м110 14
- Работа по протоколу овен 14
- Работа с прибором 14
- Работа по протоколу dcon 15
- Работа по протоколу modbus 15
- Команда считать значения дискретных входов вариант 1 16
- Команда считать значения дискретных входов вариант 2 17
- Команда считать значения счетчика дискретного входа 18
- Команда обнулить состояние счетчика дискретного входа 19
- Управление вэ по сети rs 485 20
- Работа по протоколу modbus 21
- Работа по протоколу овен 21
- Работа по протоколу dcon 23
- Режим авария 24
- Описание параметра log 25
- Режим жесткая логика 25
- Описание параметра o dl 27
- Описание параметра tim 28
- Временные диаграммы логических функций 29
- Соответствие дискретных входов дискретным выходам 32
- Восстановление заводских сетевых настроек прибора 37
- Меры безопасности 39
- Монтаж внешних связей 40
- Монтаж и подключение прибора 40
- Монтаж прибора 40
- Общие требования 40
- Быстрая замена прибора 41
- Подключение прибора 41
- Помехи и методы их подавления 42
- Техническое обслуживание 44
- Маркировка прибора 45
- Упаковка прибора 45
- Комплектность 46
- Транспортирование и хранение 46
- Гарантийные обязательства 47
- Приложение а габаритный и установочный чертеж 48
- Приложение б подключение прибора 50
- Приложение в параметры прибора 61
- Г параметры протокола овен индексация параметров 69
- Приложение г общие сведения по протоколам обмена rs 485 69
- Г базовый адрес прибора в сети rs 485 70
- Г мастер сети 71
- Приложение д функциональная проверка вэ типа р 72
- Приложение е отделение клемм от прибора 73
