• Altherma •    

•     •     • EKHWS

6  

6 - 1 %# & 

3TW57836-1

EKHWSU

E4H : Бустерный нагреватель

F2B : Предохранитель, бустерный нагреватель

F2U : Плавкий предохранитель 5A/250V

K3M : Контактор, бустерный нагреватель

L : Линия

N : Нейтраль

Q2T : Thermostat

Бак бытового горячего водоснабжения

Q2L : Термостатная защита, бак бытовой горячей

воды

Q3L Устройство термической защиты

Бустерный нагреватель

X2M∼X4M : Клеммная колодка

X5M1∼X7M : Клеммная колодка

Y1S : Электромагнитный клапан

Notes:

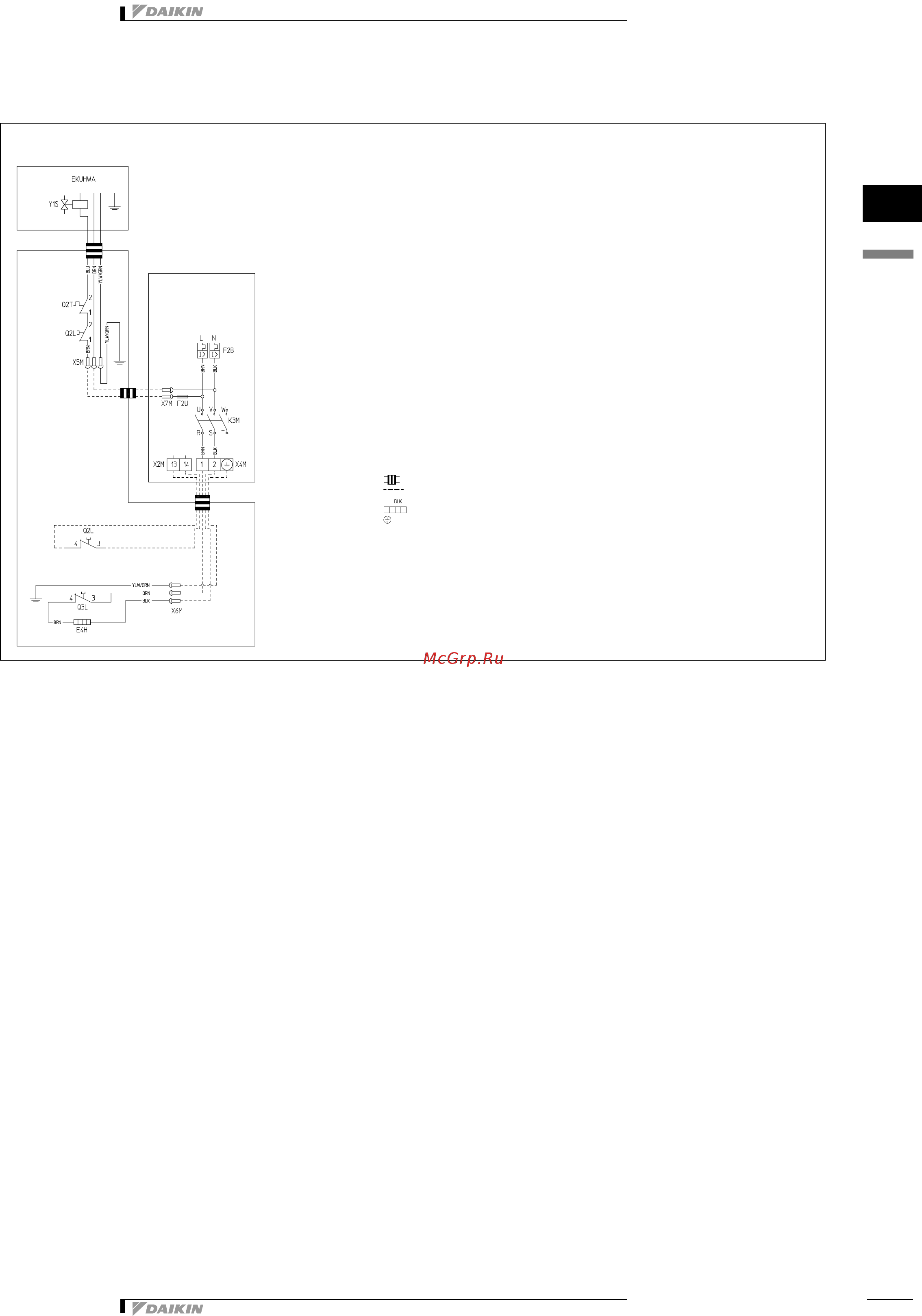

1 Данная монтажная схема относится к доп. EKHWSU

: Местная проводка

: Цвет провода

: Контактная пластина

: Защитное заземление

3 BLK=Черный RED=Красный BLU=Синий WHT=Белый PNK=Розовый YLW=Желтый

BRN=коричневый GRY=Серый GNR=Зеленый ORG=Оранжевый VIO=Фиолетовый

4 Более подробные сведения указаны в руководстве для EKHWSU**0A3V3.

EKHB/X*

Клеммная коробка

EKHWSU**0A3V3

Водяной бак

Клеммная коробка
