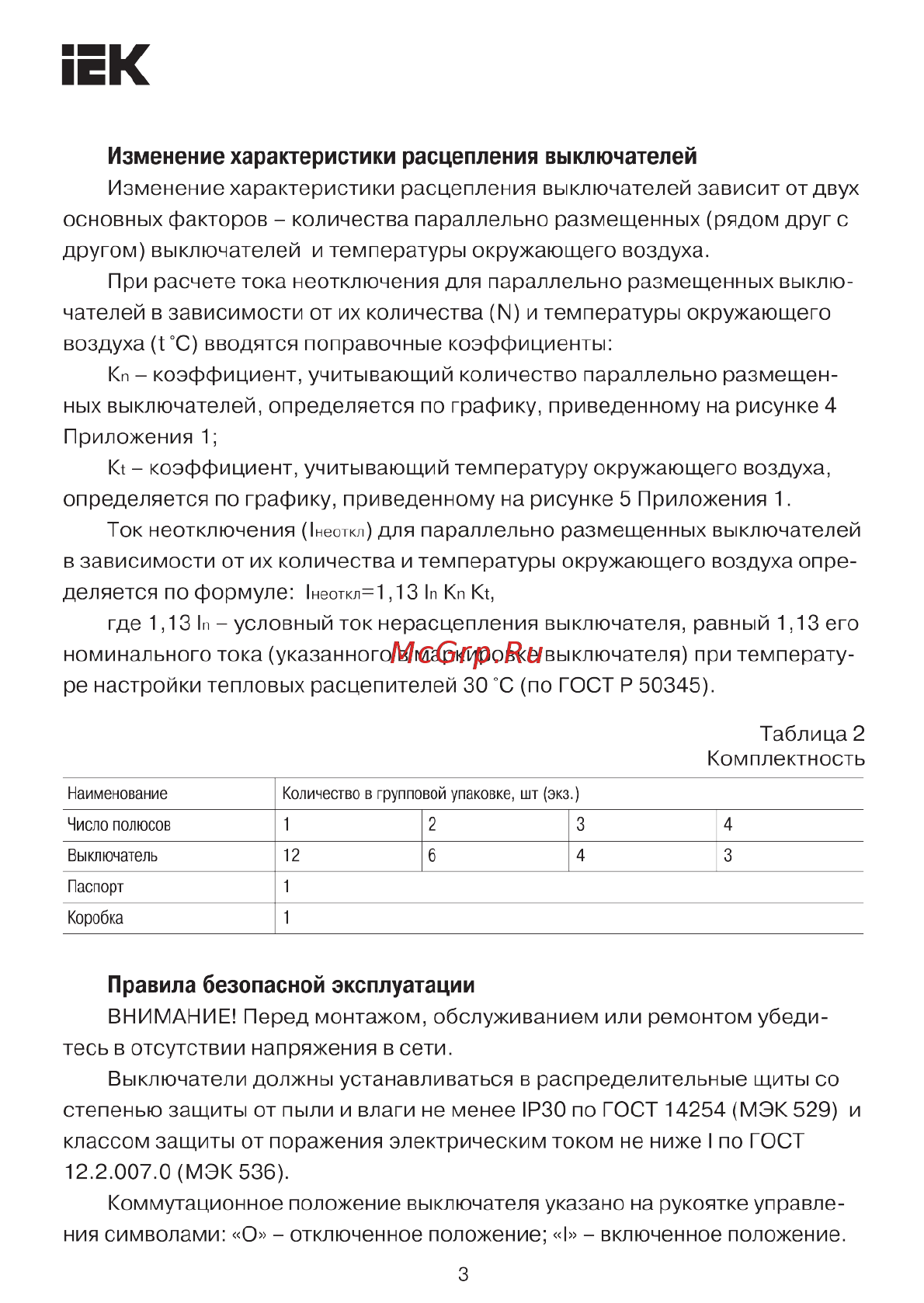

ЕК Изменение характеристики расцепления выключателей Изменение характеристики расцепления выключателей зависит от двух основных факторов количества параллельно размещенных рядом друг с другом выключателей и температуры окружающего воздуха При расчете тока неотключения для параллельно размещенных выклю чателей в зависимости от их количества М и температуры окружающего воздуха 1 С вводятся поправочные коэффициенты Кп коэффициент учитывающий количество параллельно размещен ных выключателей определяется по графику приведенному на рисунке 4 Приложения 1 Ю коэффициент учитывающий температуру окружающего воздуха определяется по графику приведенному на рисунке 5 Приложения 1 Ток неотключения 1неоткл для параллельно размещенных выключателей в зависимости от их количества и температуры окружающего воздуха опре деляется ПО формуле 1неоткл 1 13 1п Кп Ю где 1 13 1п условный ток нерасцепления выключателя равный 1 13 его номинального тока указанного в маркировке выключателя при температу ре настройки тепловых расцепителей 30 С по ГОСТ Р 50345 Таблица 2 Комплектность Наименование Количество в групповой упаковке шт экз Число полюсов 1 2 3 4 Выключатель 12 6 4 3 Паспорт 1 Коробка 1 Правила безопасной эксплуатации ВНИМАНИЕ Перед монтажом обслуживанием или ремонтом убеди тесь в отсутствии напряжения в сети Выключатели должны устанавливаться в распределительные щиты со степенью защиты от пыли и влаги не менее IРЗО по ГОСТ 14254 МЭК 529 и классом защиты от поражения электрическим током не ниже I по ГОСТ 12 2 007 0 МЭК 536 Коммутационное положение выключателя указано на рукоятке управле ния символами О отключенное положение I включенное положение 3
