Паспорт толщиномера ультразвукового ТЭМП-УТ1 19
этом случае можно доверять, если результаты повторных измерений отличают-
ся не более, чем на ± 0,2 мм.
Эффективным способом контроля изделий сложной формы является
режим индикации минимального значения толщины (включается и вы-
ключается в основном режиме нажатием кнопки ◄ ). В этом режиме при лег-
ком движении или вращении преобразователя толщиномер сам выберет мини-
мальные показания и отобразит их на индикаторе. Однако и в этом случае
необходимо проводить повторные измерения с предварительным сбросом
измеренного значения. Последующие измерения в одной и той же точке должны
отличаться от предыдущих не более чем на ± 0,2 мм. Превышение этих преде-
лов означает, что условия контроля (форма изделия, качество поверхности или
структура материала изделия) не позволяют провести более точные измерения.

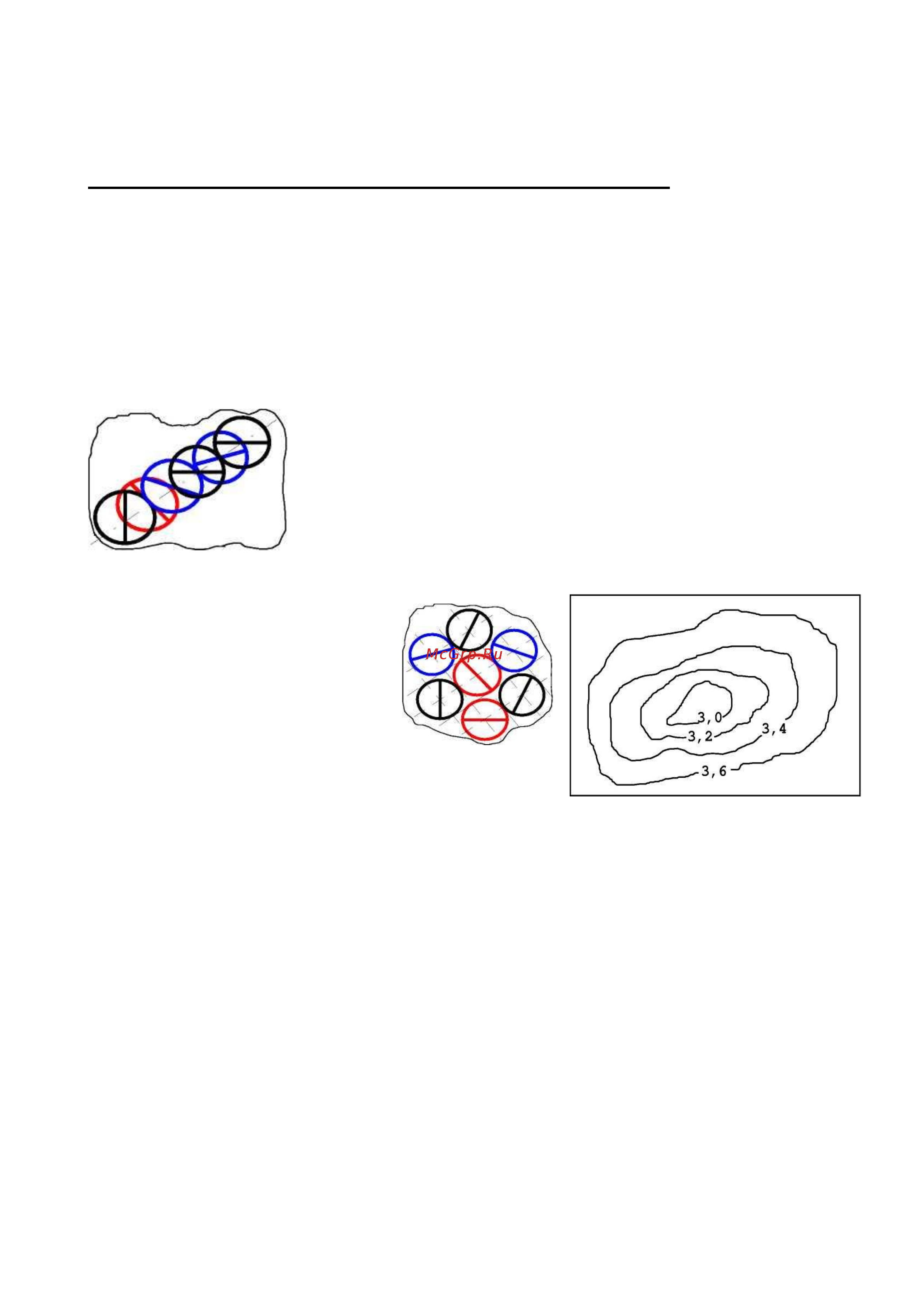

Проведение контроля толщины интересующих участ-
ков изделия желательно проводить не хаотично, а
планомерно, занося результаты измерений в память
толщиномера (см. ниже). При этом возможно ли-
нейное планирование - проведение ряда однократ-
ных измерений (включая вращение) с постоянным ша-
гом вдоль намеченной линии.
При проведении матрич-
ного (двухкоординатного) пла-
нирования измерения осуще-
ствляют по намеченным ко-
ординатам. Такой контроль по-
зволяет получить карту рас-
пределения толщины контролируемой области
и увеличить достоверность контроля.
Если при контроле изделия толщиномер устойчиво показывает значе-
ние, заведомо меньшее толщины изделия в данной точке, то это может свиде-
тельствовать о наличии раковины, расслоения, неоднородности и пр. В этом слу-
чае рекомендуется дополнительно провести контроль этого участка ультразвуко-
вым дефектоскопом или другим способом (например, магнитным или рентгено-
скопическим).
6.3.1.1. Измерение толщины изделий с корродированными поверхностями
В тех случаях, когда контактная или отражающая поверхность контро-
лируемого изделия имеют большую шероховатость или сильно корродирован-
ны, необходимо учитывать следующие рекомендации:
Обязательно применять метод двукратного измерения с поворотом пре-
образователя по или против часовой стрелки;
При плохой контактной поверхности следует применять густые кон-
