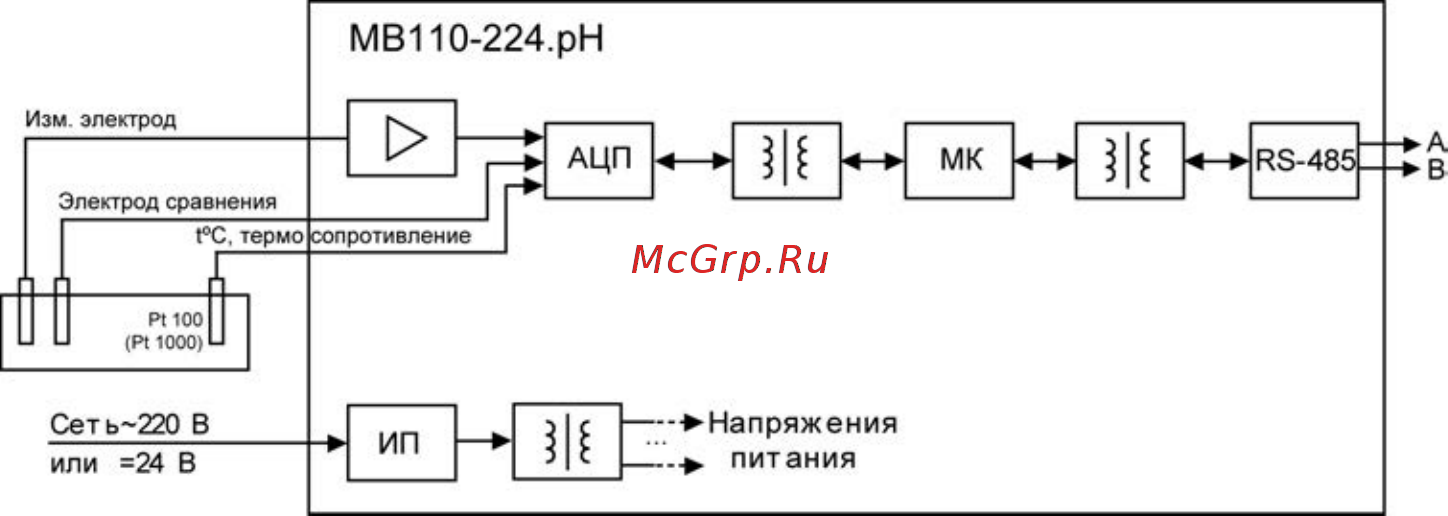

Рисунок 3.1 – Структурная схема прибора

Результаты измерения по запросу передаются из МК мастеру сети RS-485 с помощью

драйвера интерфейса RS-485 (выходные клеммы А и В). Интерфейс RS-485 гальванически

изолирован от других цепей для улучшения помехоустойчивости. Тип протокола обмена

определяется автоматически.

Особенностью прибора является наличие в нем универсального импульсного источника

питания (ИП) с гальванической развязкой, который позволяет прибору работать как от сети

переменного тока с напряжением 220 В частотой от 47 до 63 Гц, так и от источника постоянного

тока с напряжением 24 В.
