ОПИСАНИЕ

Агрегатированные чиллеры с воздушным охлаждением серии EUWAC-FA имеют три

градации размеров и мощность от 11,5 до 23,0 кВт. Установка каждого из размеров может

иметь питание двух типов: трехфазное, 220 в, 50 Гц или трехфазное, 380/415 В (+N), 50 Гц. В

качестве дополнительного оборудования чиллеры могут быть снабжены устройством

управления давлением напора.

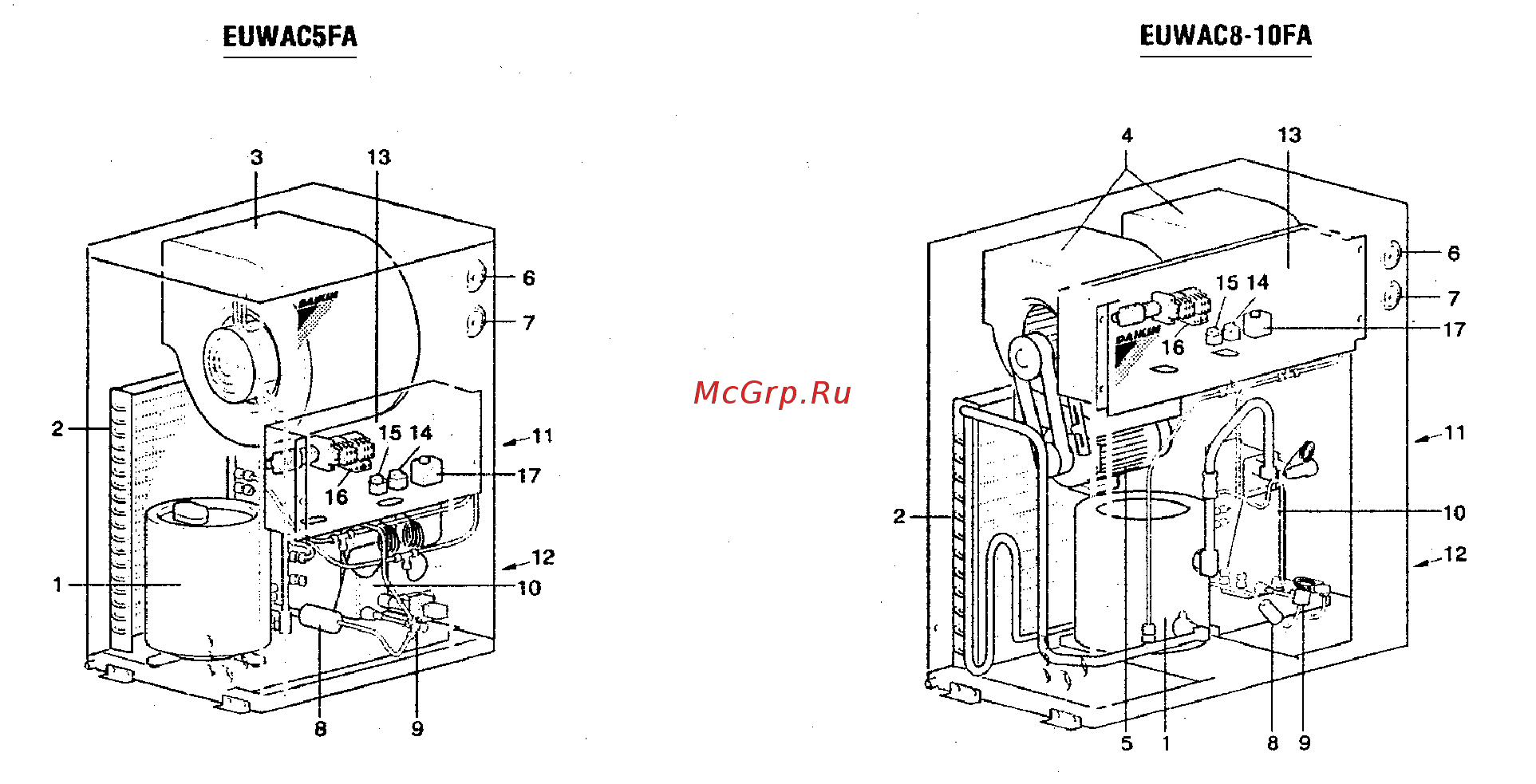

На рис. 1 показаны основные устройства, из которых состоит чиллер.

Рис. 1. Основные компоненты чиллера:

Компрессор (М1С)

Теплообменник конденсатора

Вентилятор конденсатора с мотором (M2F)

(только для модели EUWAC5FA)

Вентилятор конденсатора (EUWAC8-10FA)

Мотор конденсатора (М2F) (EUWAC8-10FA)

Манометр высокого давления

Манометр низкого давления

Осушитель/фильтр

Терморегулирующий вентиль

10.

Испаритель

11.

Подача воды

12.

Отвод воды

13.

Корпус блока переключателей

14.

Выключатель низкого давления

(S2PL)

15.

Выключатель высокого давления

(S1PH)

16.

Реле превышения тока (F3S)

17.

Термостат (S5T)
