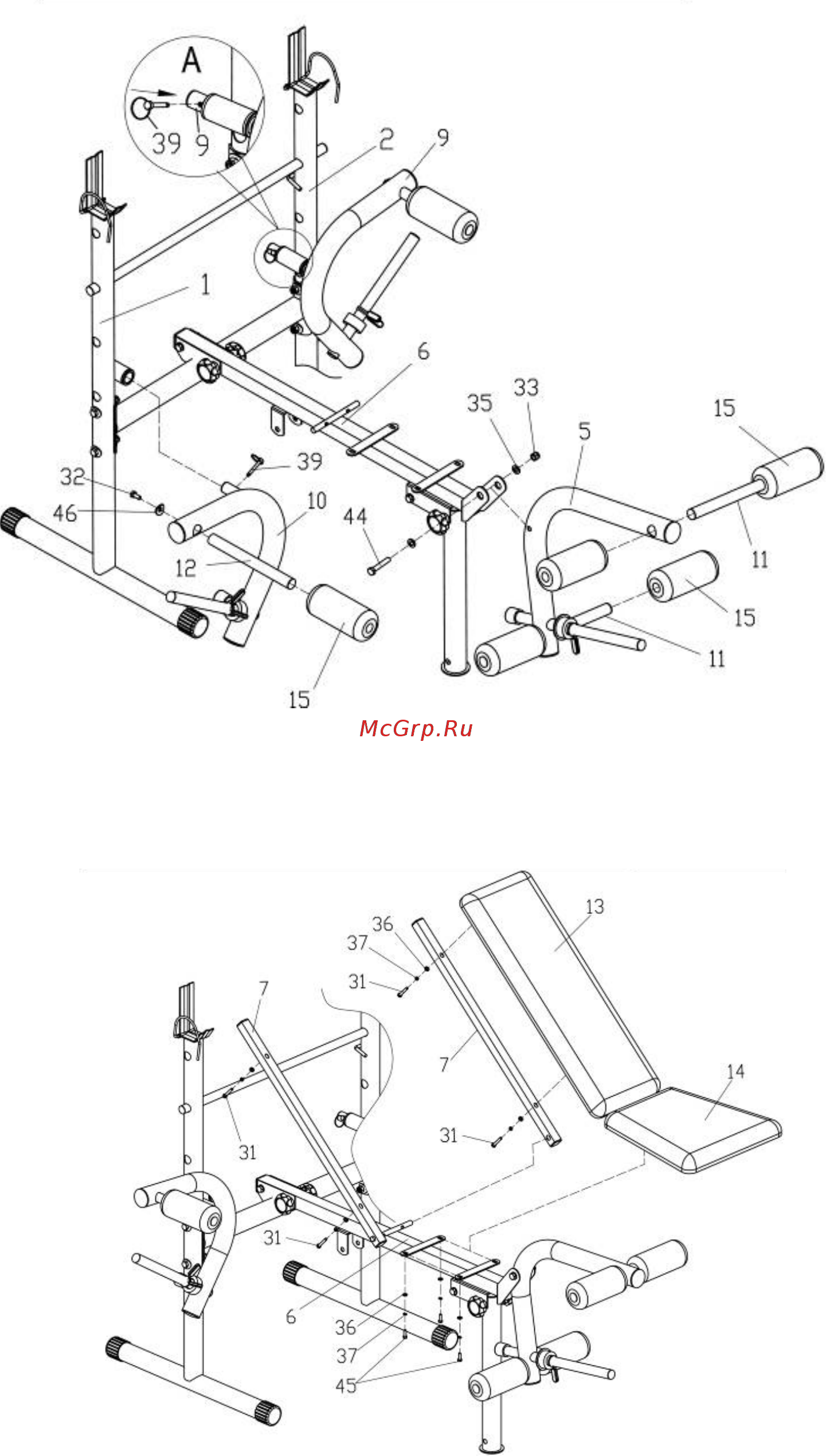

Шаг 3

Прикрепите трубки под валики (12L/R) и валики (15) к левому и правому

баттерфляю (9) (10) с помощью болта (32), дуговой шайбы (46).

Прикрепите левый и правый баттерфляй (9) (10) к левой и правой стойке

(1) (2) с помощью штифта (39).

Прикрепите разгибатель ног (5) к опоре сиденья (6) болтом (44), плоской

шайбой (35) и нейлоновой гайкой (33).

Проденьте трубку под валики (11) через отверстие на разгибателе ног (5).

Затем прикрепите валики (15) с обоих концов.

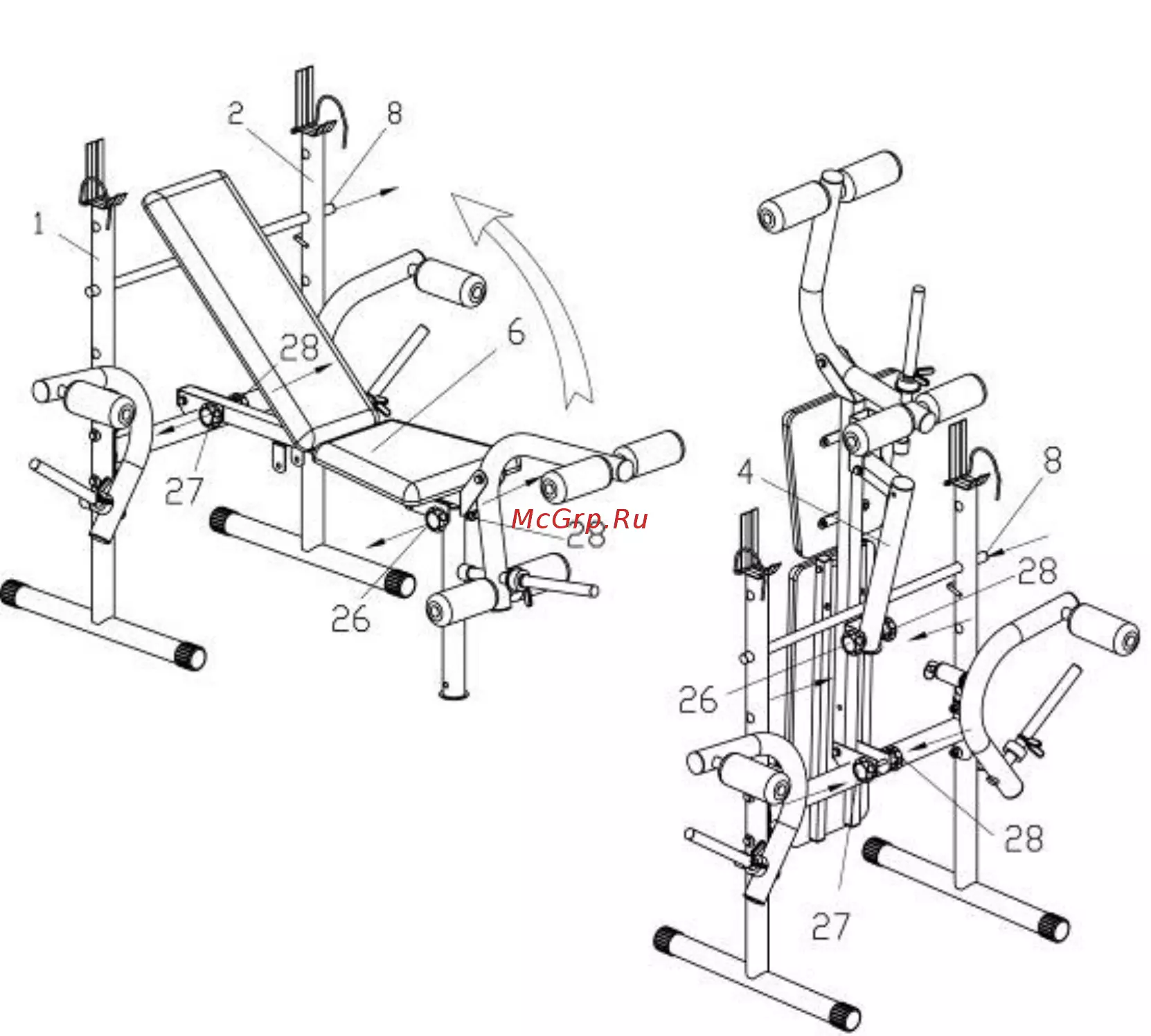

Шаг4

Вставьте опору спинки (7)в опору сиденья (6). Затем прикрепите спинку

(13) к опоре болтом (31) и плоскими шайбами (36) (37).

Прикрепите сиденье к опоре сиденья болтом (45), пружинной шайбой (37)

и плоской шайбой (14).
