Описание прибора

Агрегатированные чиллеры серии EUWA-H представлены четырьмя моделями,

перекрывающими диапазон значений номинальной хладопроизводительности от 30,7 до 65,2

кВт. Каждая модель имеет две модификации, отличающиеся по характеристикам сети

питания и рассчитаны либо на трехфазное напряжение 230 В, 50 Гц, либо на трехфазное

напряжение 400 В (+ нулевая фаза), 50 Гц.

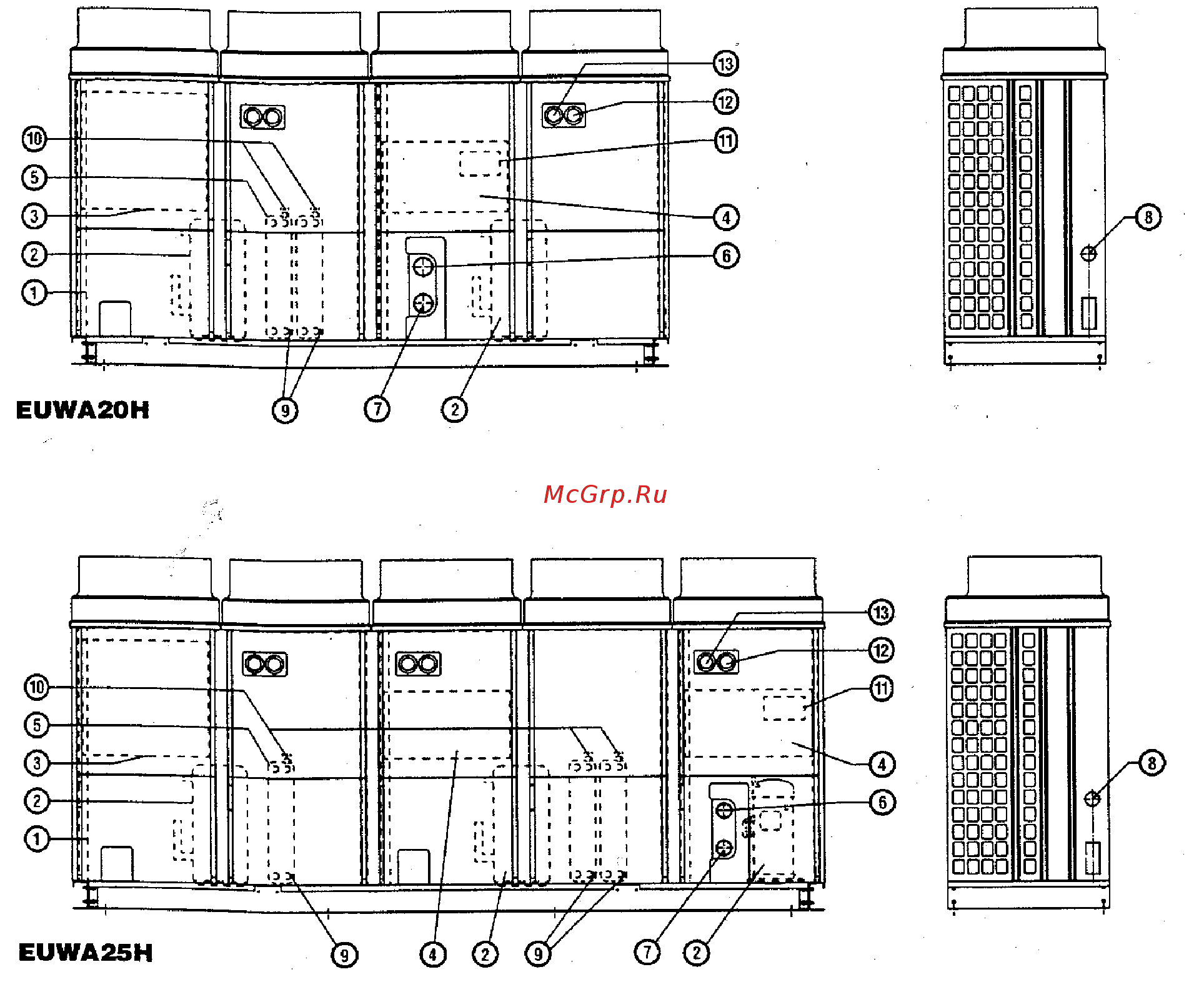

На рис. 1 показаны внешний вид и основные устройства чиллера.

Рис. 1.

Внешний вид и основные устройства чиллера.

1. Теплообменники воздуха.

2. Компрессоры.

3. Основной блок переключателей.

4. Дополнительный блок переключателей.

5. Теплообменники воды.

6. Подключение подающего воду

трубопровода.

7. Подключение отводящего воду

трубопровода.

8. Ввод кабеля питания.

9. Дренажная система.

10. Продувочное отверстие.

11. Цифровой контроллер.

12. Манометр низкого давления (на входе в

систему) - устанавливается по заказу.

13. Манометр высокого давления (на выходе

из системы) - устанавливается по заказу.
