поз.

Описание (название) Назначение

10.

Кнопка «МЕНЮ» Используется для выбора конфигурационных меню

11.

Цифровой дисплей

«КОД ПАРАМЕТРА»

При ОСНОВНОЙ ИНДИКАЦИИ: попеременно отобра-

жает код и значение параметра, выбранного пользователем

в меню «Состав Оперативного меню» в качестве Р0.

Во всех остальных случаях отображает код того парамет-

ра, значение которого отображается на дисплее «ЗНАЧЕ-

НИЕ ПАРАМЕТРА»

5.2 Функциональная схема прибора

Функциональная схема прибора представлена на рисунке 2. У каждого функциональ-

ного блока указаны параметры, которые к нему относятся и которые пользователь может

задавать при конфигурировании.

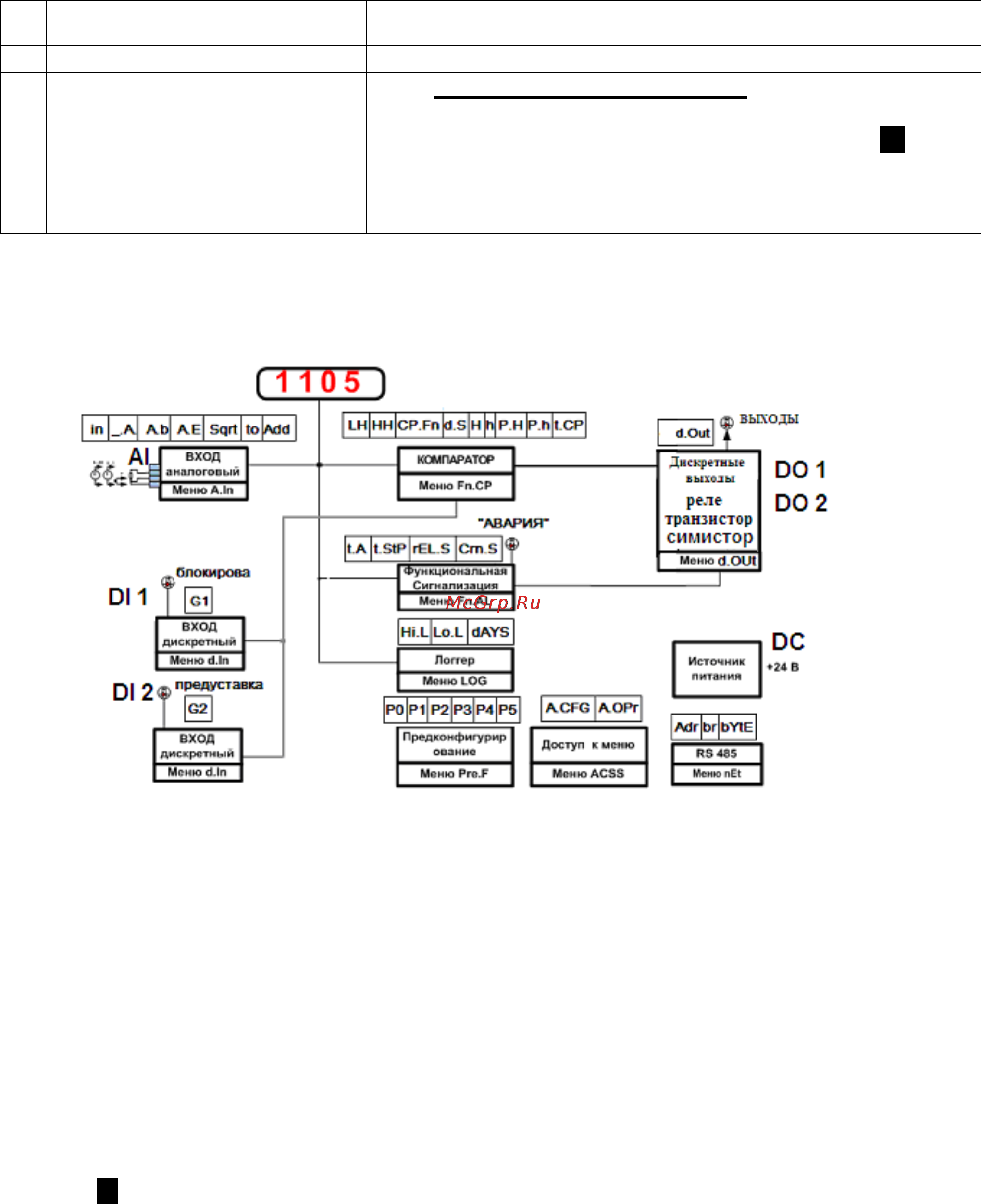

Рисунок 2 - Функциональная схема прибора МЕТАКОН-1105

5.3 Принципы функционирования прибора

5.3.1 Измерительный вход

В приборе реализован одноканальный универсальный измерительный вход, который обес-

печивает работу со всеми типами аналоговых сигналов.

5.3.2 Преобразование входного сигнала

Сигналы от термопреобразователей сопротивления и термопар преобразуются в соответст-

вии с НСХ в значение измеренной температуры, которое отображается на цифровом дисплее (см.

поз. 1 рисунка 1). При использовании термопары температура «холодного спая» измеряется с по-

мощью датчика, встроенного в клеммный соединитель, и в результат измерения вносится соот-

ветствующая поправка.

Тип входного сигнала устанавливается пользователем при КОНФИГУРИРОВАНИИ, код

параметра In (см. таблицу 6).
