)..(Х. bAEAbAQ  , (2)

где

Q – расход жидкости или газа через сужающее устройство;

A.b – имеет смысл РАСХОДА при минимальном сигнале от датчика перепада давления

(дифференциального манометра);

A.E – имеет смысл РАСХОДА при максимальном сигнале от датчика перепада давления;

minmax

min

тек



 – текущее значение сигнала от датчика перепада давления, отнормирован-

ного к диапазону от 0 до 1.

Примечание: Если в качестве источников входных сигналов выбраны термопреобразова-

тель сопротивления или термопары, то параметры A.b , A.Е , Sqrt не отображаются в конфигу-

рационном меню.

5.3.4 Цифровая фильтрация измеренного сигнала

В условиях производства сигнал первичного датчика подвергается воздействию различного

рода помех. Для ослабления влияния помех в приборе предусмотрена низкочастотная цифровая

фильтрация результатов измерения. Цифровая фильтрация сглаживает высокочастотные колеба-

ния результата измерения, тем самым, увеличивая помехозащищенность прибора. Вместе с тем,

цифровая фильтрация увеличивает инерционность измерения, и как следствие, инерционность

регулирования. На рисунке 3 приведены результаты измерения при скачкообразном изменении

технологического параметра в отсутствии цифрового фильтра и при его наличии. А – изменение

технологического параметра; t

– постоянная времени цифрового фильтра. Постоянная времени

цифрового фильтра устанавливается при КОНФИГУРИРОВАНИИ, код параметра t0 (см. таб-

лицу 6).

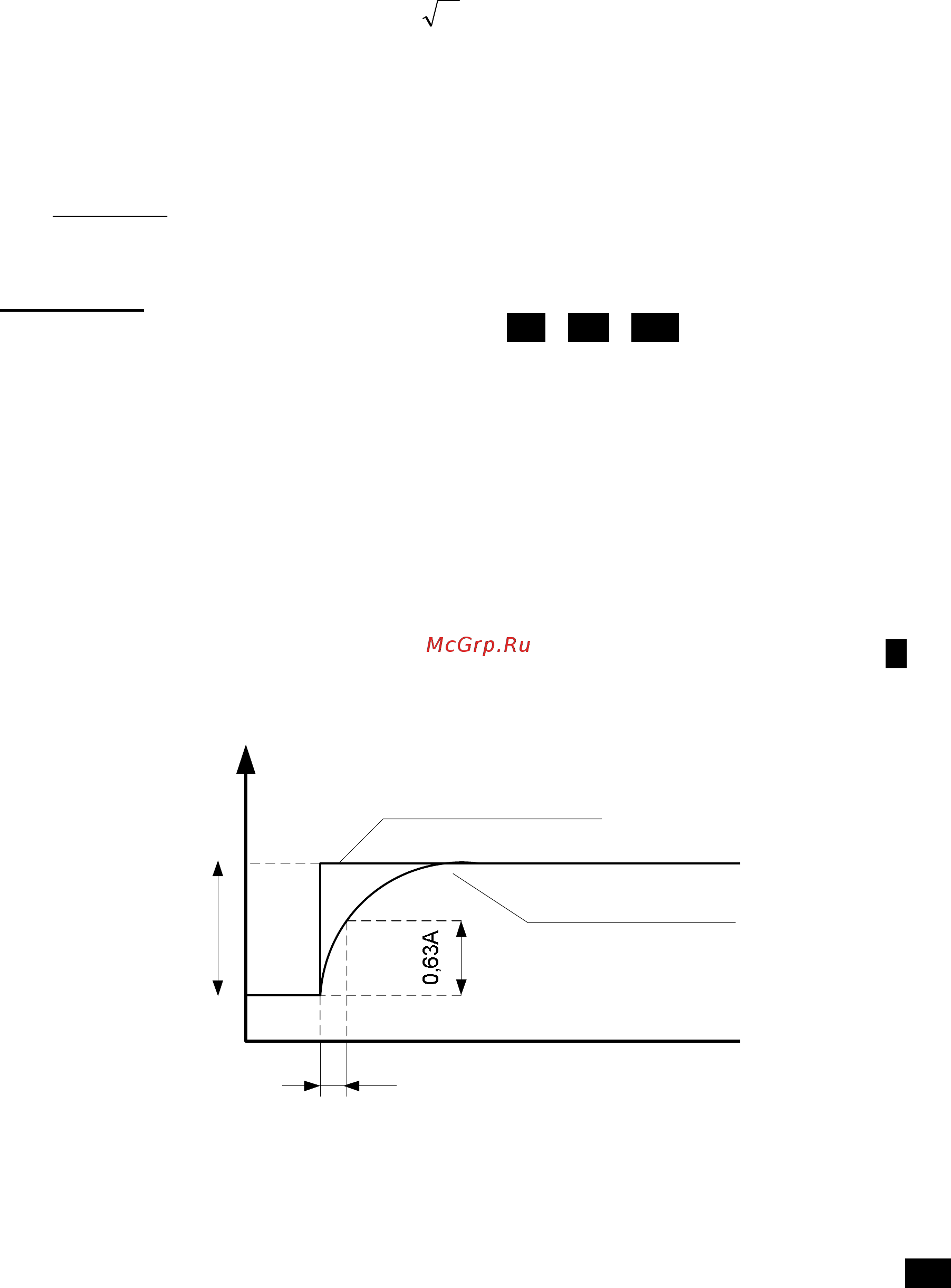

Рисунок 3 – График, показывающий влияние цифровой фильтрации результата измерения

5.3.5 Сдвиг результата измерения

Функция сдвига результата измерения позволяет вносить коррекцию в результат измерения

технологического параметра путем добавления постоянной величины к этому результату. Сдвиг

результата измерения устанавливается при КОНФИГУРИРОВАНИИ, код параметра Add (см.

таблицу 6).

Результат измерения

без фильтрации

Результат измерения

фильтрацией
