26
и входы подключения внешнего источника напряжения (клеммы X2:11 и X2:12) подключены к
одному и тому же источнику постоянного напряжения, внешний защитный диод можно не уста-
навливать.
При наличии рядом с прибором электромагнитных пускателей настоятельно рекомендуется
применение помехоподавляющих RC-цепочек (100 Ом; 0,1 мкФ), которыми следует шунтиро-
вать катушки индуктивности всех пускателей – см. рисунок 4.3. Если устройство управления
пускателем подключено к выходному ключу прибора, использование RC-цепочек обязательно.
Реле
+
Источник
постоянного
напряжения
-
Выходной
ключ прибора

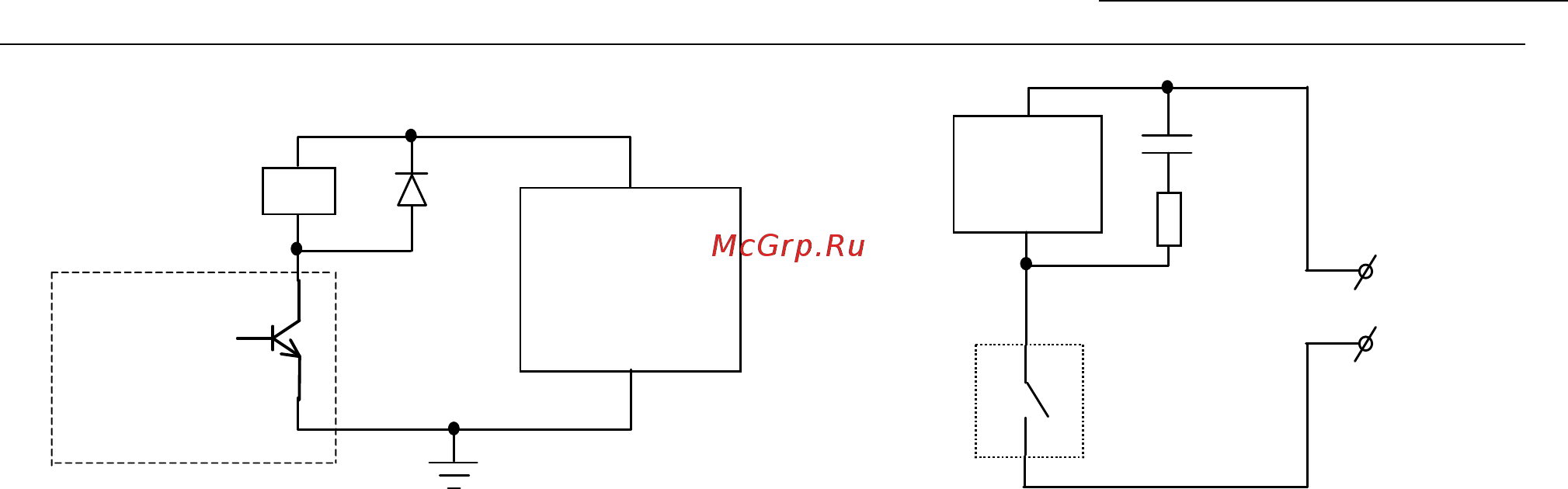

Рисунок 4.2 Рисунок 4.3
Катушка
ЭМ
пускателя
Устройство
управления
пускателем
~220 В
50 Гц
0,1 мкФ
600 В
100 Ом
2 Вт
