29
L.Е
– конечная точка линейной шкалы (см. п. 3.4.1)
Значения параметра задаются в пределах от –999 до 9999 (без учета положения десятич-
ной точки).
Параметр L.Е в приборах (мод. 0/20) присутствует всегда. В приборах (мод. ТП) данный
параметр доступен только тогда, когда параметр In равен 0-50.
t0 – постоянная времени входного цифрового фильтра (см. п. 3.4.1)
Диапазон возможных значений (в секундах): 0…10
Примечание Параметр t0 сглаживает колебания показаний, но уменьшает время реакции
прибора. Без особой необходимости не следует выбирать постоянную времени фильтра
слишком большой. Для большинства применений достаточно установить нулевое значе-
ние.
1H
– функция компаратора Н (см. п. 3.4.4)

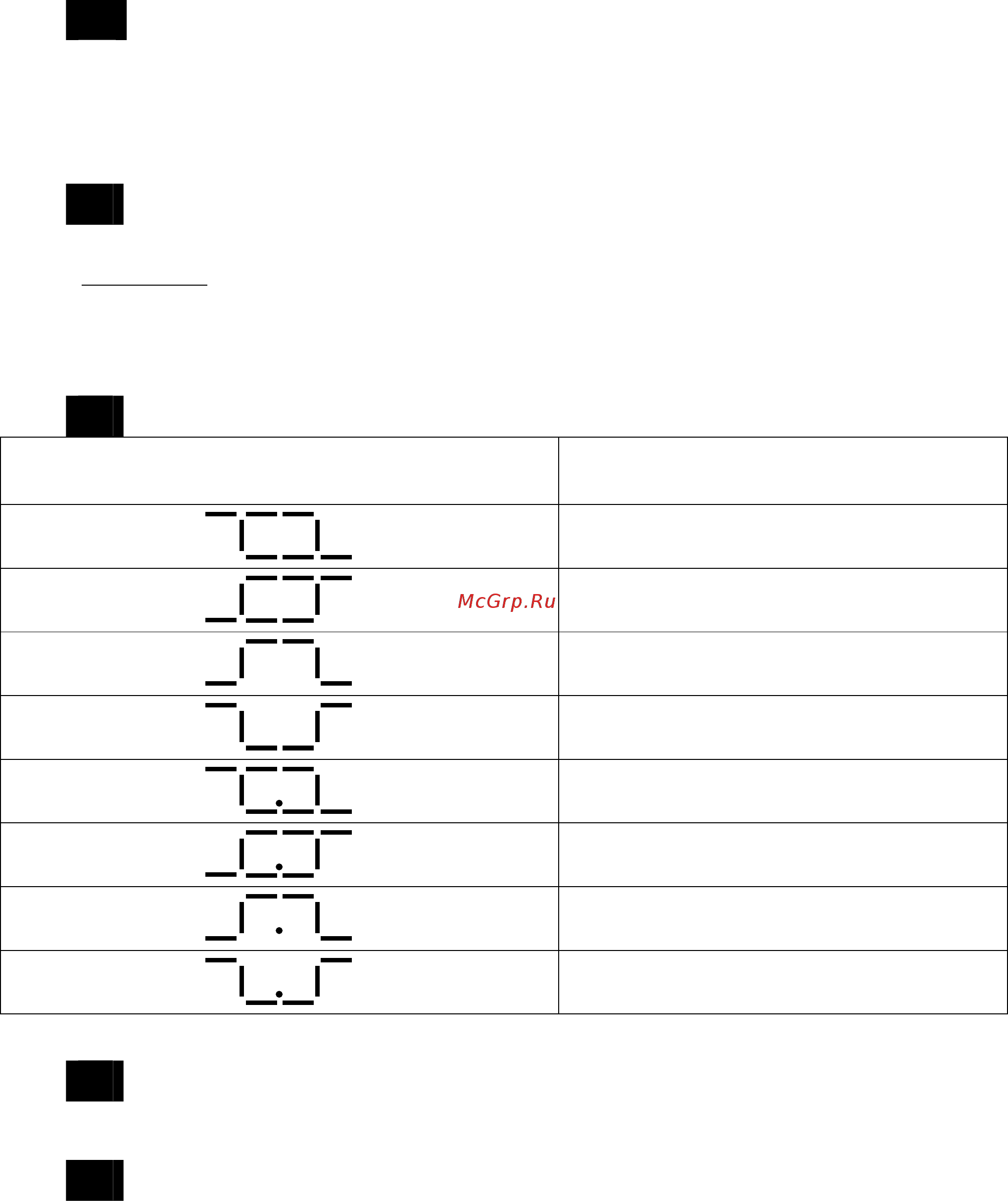

Возможные значения параметра 1H
(изображение на измерительном индикаторе)
Номер функции по таблице 3.1
№1
№3
№5
№ 7
№ 2
№ 4
№ 6
№ 8
1L – функция компаратора L (см. п. 3.4.4)
Вид функции компаратора L устанавливается аналогично функции компаратора H.
EH
– верхний уровень ограничения сигнала управления (см. п. 3.4.2)
Диапазон возможных значений (в процентах): -100 EH 100
