Рисунок 6.8 – Пример изменения технологического процесса на участке программы

в) Если параметры первого шага задать следующим образом: bc = 2, SP – произвольное

значение, t0 = 30, P0 = 60, то характер изменения уставки и примерный вид изменения тем-

пературы будут соответствовать рисунке 6.9

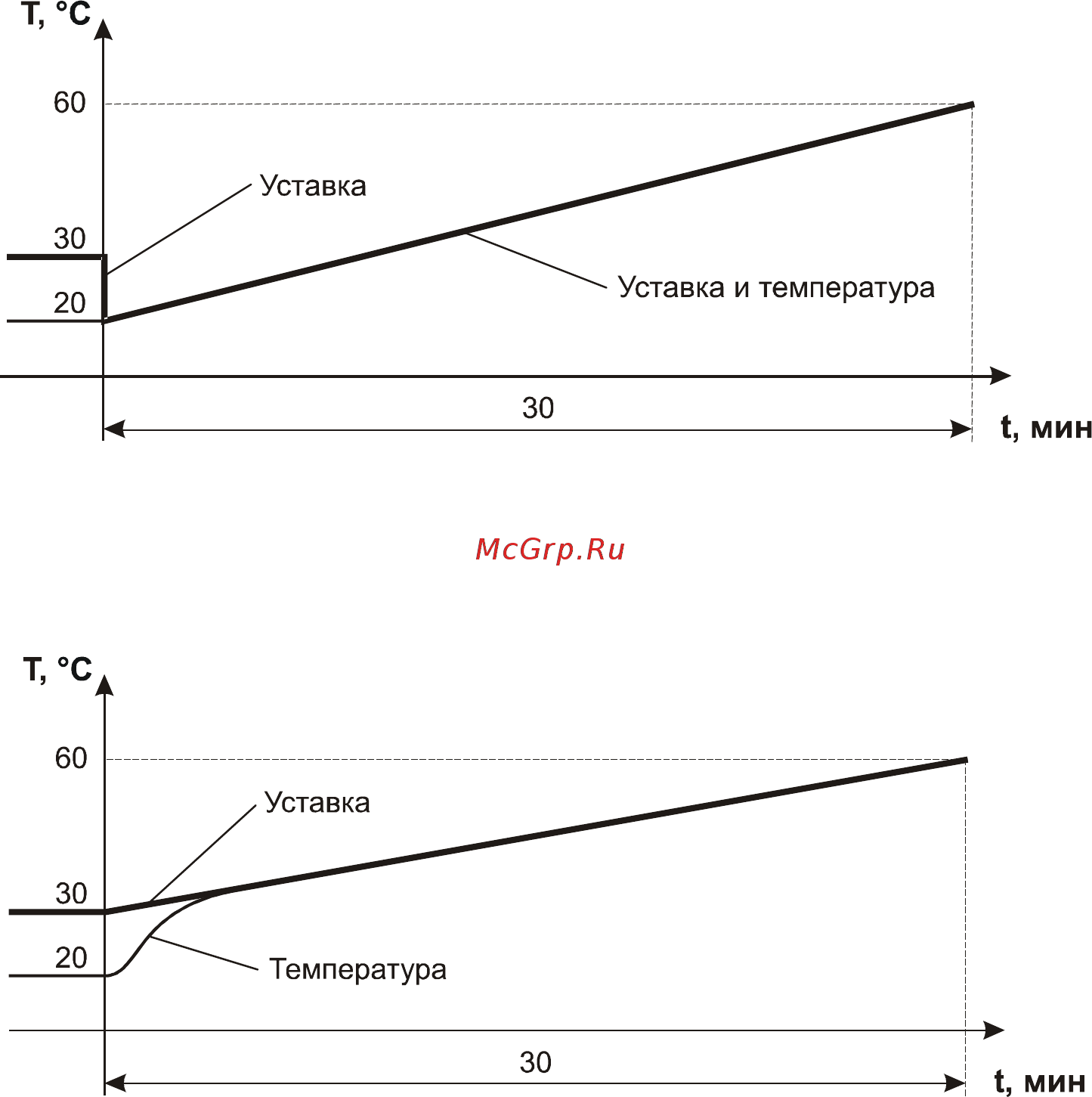

Рисунок 6.9 – Вид изменения температуры на участке программы

г) Если на первом шаге требуется, чтобы температура увеличивалась со скоростью V = 1 ºС

/ 3 мин (т.е как на рисунке 6.6.а) от измеренного значения Т

изм

до 60 ºС необходимо зада-

вать параметры первого шага следующим образом:

- bc = 3;

- параметр SP задать так, чтобы его значение было меньше или равно минимально воз-

можному (по условиям технологического процесса) значению температуры (см. таблицу

3.2). В рассматриваемом примере достаточно принять SP = 10;

- P0 = 60;

- значение параметра t0 следует определить по формуле для скорости, приведенной в таб-

лице 3.2, а именно:

t0 = (P0 – SP) / V = (60 - 10) • 3 = 150

При таком задании параметров реальная длительность первого шага программы составит

120 минут, характер изменения уставки и примерный вид изменения температуры будут со-

ответствовать рисунку 6.10.
