6
5 Схема подключения
Электрические соединения блока питания с другими элементами системы
осуществляются с помощью клеммных соединителей Х1 и Х2. Схема подключения к
клеммным соединителям для блока питания PSM-72-24 приведена на рисунке 2.

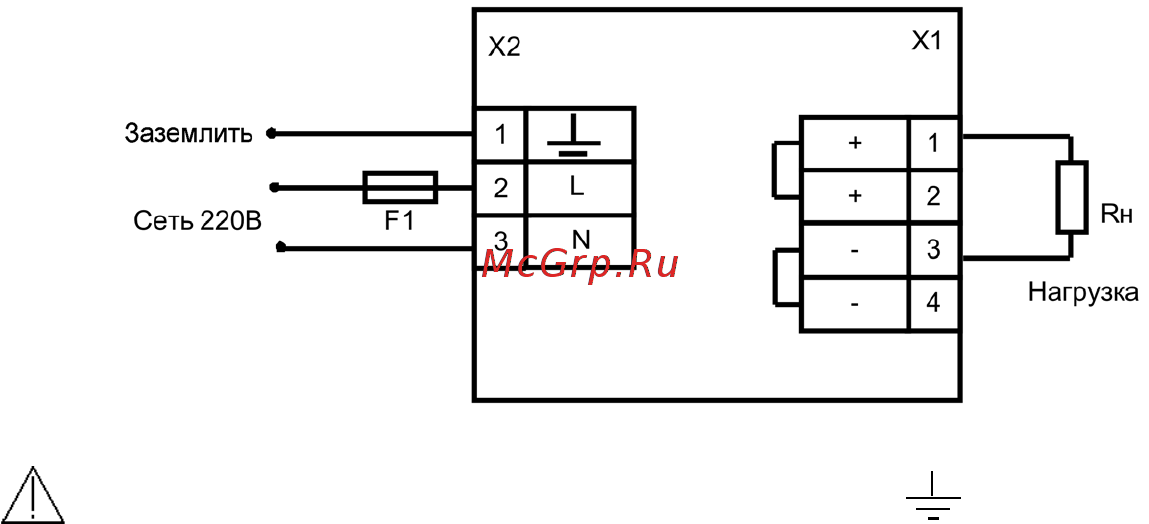

Рисунок 2 – Схема подключения блока питания
ВНИМАНИЕ! Клеммы, обозначенные знаком , выполняют функцию
средней точки сетевого фильтра и предназначены для подключения к защитной
нейтрали или заземлённому корпусу при монтаже в шкафах. В этом случае гаран-
тируется заявленный уровень помехоэмиссии в электрическую сеть.
