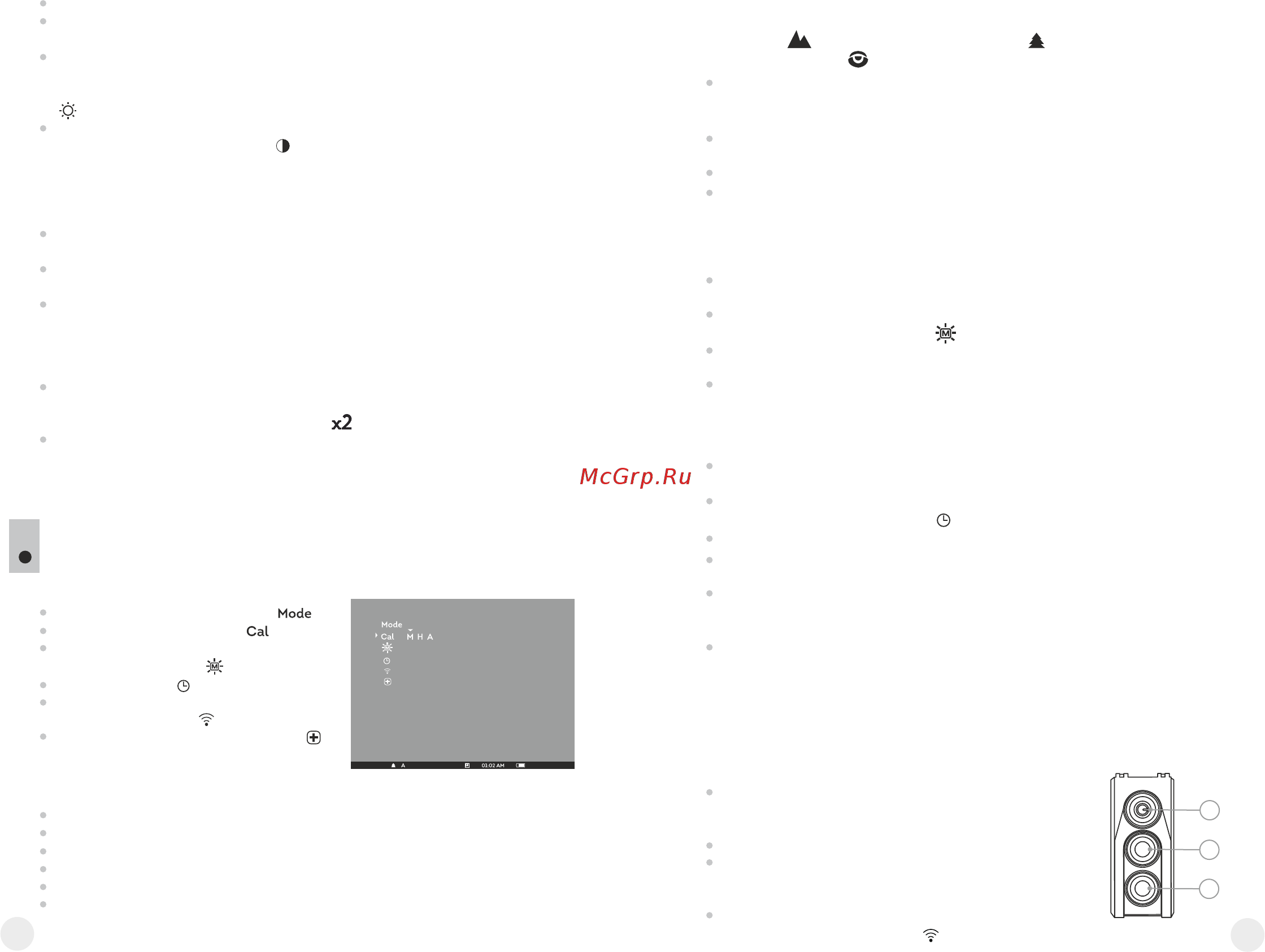

Enfoque y ajuste de la imagen
Abra la tapa (1) del objetivo.
Ajuste la nitidez de los pictogramas por medio de la rotación del anillo de
ajuste dióptrico del ocular (4).
Para ajustar la luminosidad de la pantalla, pulse brevemente botónes de
navegación - “LEFT” (10) (reducción) y “RIGHT” (11) (aumento). El grado de
luminosidad seleccionado (de 0 a 20) aparece junto con el pictograma
en la esquina superior derecha de la pantalla.
Para ajustar el contraste de la pantalla, pulse brevemente el botón “MODE”
(12) (aparece el pictograma ). Pulse brevemente los botónes de
navegación - “LEFT” (10) (reducción) y “RIGHT” (11) (aumento). Para
seleccionar el nivel del contraste level (de 0 a 20). El grado correspondiente
de contraste aparece junto con el pictograma de contraste en la esquina
superior derecha de la pantalla.
Elija un objeto cálido inmóvil para la observación que esté alejado a una cierta
distancia, por ejemplo, 100 m.
Girando la rueda del enfoque interno del objetivo (3), obtenga la mejor calidad
de la imagen.
Después de éste ajuste, independientemente de la distancia y de otras
condiciones, no hay necesidad de girar el anillo del ajuste dióptrico. Ajuste la
imagen solamente con la rueda del enfoque interno del objetivo.
Régimenes de funcionamiento
Régimenes de calibración
Ajuste de luminosidad de
símbolos de pantalla
Reglaje de reloj
Activación del control
remoto inalámbrico
Eliminación de píxeles defectuosos
MENÚ
11
El menú contiene las opciones siguientes:
La barra de estado
En la barra de estado se muestra la siguiente información:
Regímen de funcionamiento – “Rocas”, “Bosque”, “Reconocimiento”
Regímen de la calibración - manual, automático, semi-automático
Zoom digital x2 activado
Inversión de la imagen activado
Reglaje de reloj
Estado de la batería
61
60
Mantenga pulsado el botón “RIGHT” (11) durante dos segundos para
activar el zoom digital de 2x (disponible solamente si el dispositivo está
usado como monocular). El pictograma aparece en la barra de estado.
Mantenga pulsado el botón “LEFT” (10) dos segundos para activar la
inversión del color de la imagen (funciones “White hot” y “Black hot”). Al
utilizar la función “White hot” (blanco cálido) los objetos cálientes se
representan con matices más claros; “Black hot” (negro cálido) – los
objetos cálientes se representan con matices más oscuros.
Funciones adicionales
Regímenes de la calibración
Para mayor informacion, ver el capítulo 8 “Empleo”.
Mantenga pulsado el botón “MODE” (12) dos segundos para entrar en el
menú.
Pulse brevemente botónes de navegación - “LEFT” (10) y “RIGHT” (11)
para seleccionar el pictograma .
Seleccione el nivel de la luminosidad (de 1 a 10) con los botónes de
navegación.
Para salir del menú, mantenga presionado el botón “MODE” dos
segundos. O bien espere unos 10 segundos – la salida ocurrirá
automáticamente.
Mantenga pulsado el botón “MODE” (12) dos segundos para entrar en el
menú.
Pulse brevemente botónes de navegación - “LEFT” (10) y “RIGHT” (11)
para seleccionar el pictograma . Presione el botón “MODE”.
Elija el formato del tiempo “24” o “AM/PM” con los botónes de navegación.
Pulse brevemente el botón “MODE” pasar al ajustar el valor de horas.
Ajuste con los botónes de navegación.
Pulse brevemente el botón “MODE” de nuevo para pasar al ajuste del valor
de minutos. Set with navigation buttons. Ajuste con los botónes de
navegación.
Para salir del menú, mantenga presionado el botón “MODE” por dos
segundos. O bien espere unos 10 segundos – la salida ocurrirá
automáticamente.
Activación del control remoto inalámbrico
El control remoto inalámbrico duplica las funciónes de conexión del
dispositivo, inversión de imagen y la calibración.
It has three buttons:
En el control remoto hay tres botónes:
Botón “ON” (22) – encender / apagar el visor
(encender – pulsar brevemente/apagar –
mantener pulsado 2 seg)).
Botón (23) - inversión de imagen.
Botón “CAL” (24) – calibración de imagen.
Antes de comenzar el funciónamiento con
el control remoto, hay que activarlo:
Encienda el dispositivo y seleccione la opción
“RC activation”(pictograma ).
Mantenga pulsado el botón “MODE” (12) por dos segundos para entrar en
el menú.
Elija un régimen y pulse brevemente “MODE” para confirmar.
El pictograma del régimen elejido se muestra en la barra de estado.
Ajuste de la luminosidad de los iconos del menú
Reglaje de reloj
Régimenes de funcionamiento
Hay tres régimenes automáticos del funcionamiento del dispositivo
térmico:
“Rocas” (contraste elevado), “Bosque” (contraste reducido) y
“Identificación” (más detalles).
Cada régimen incluye una combinación optima de los parametros (tales
como luminosidad, contraste, amplificación etc.) para segurar la mejor
calidad de la imagen en condiciones particulares.
24
23
22
