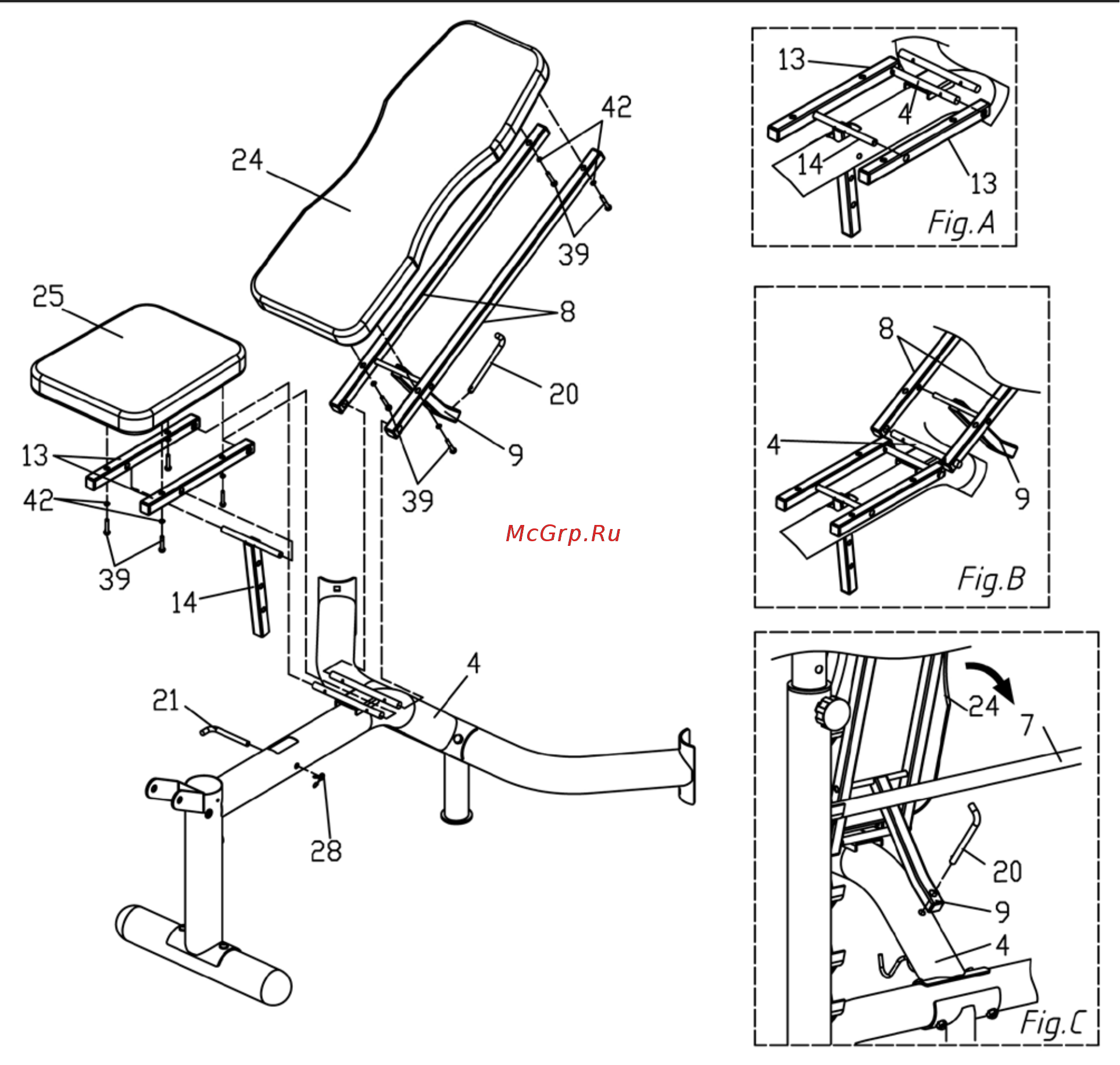

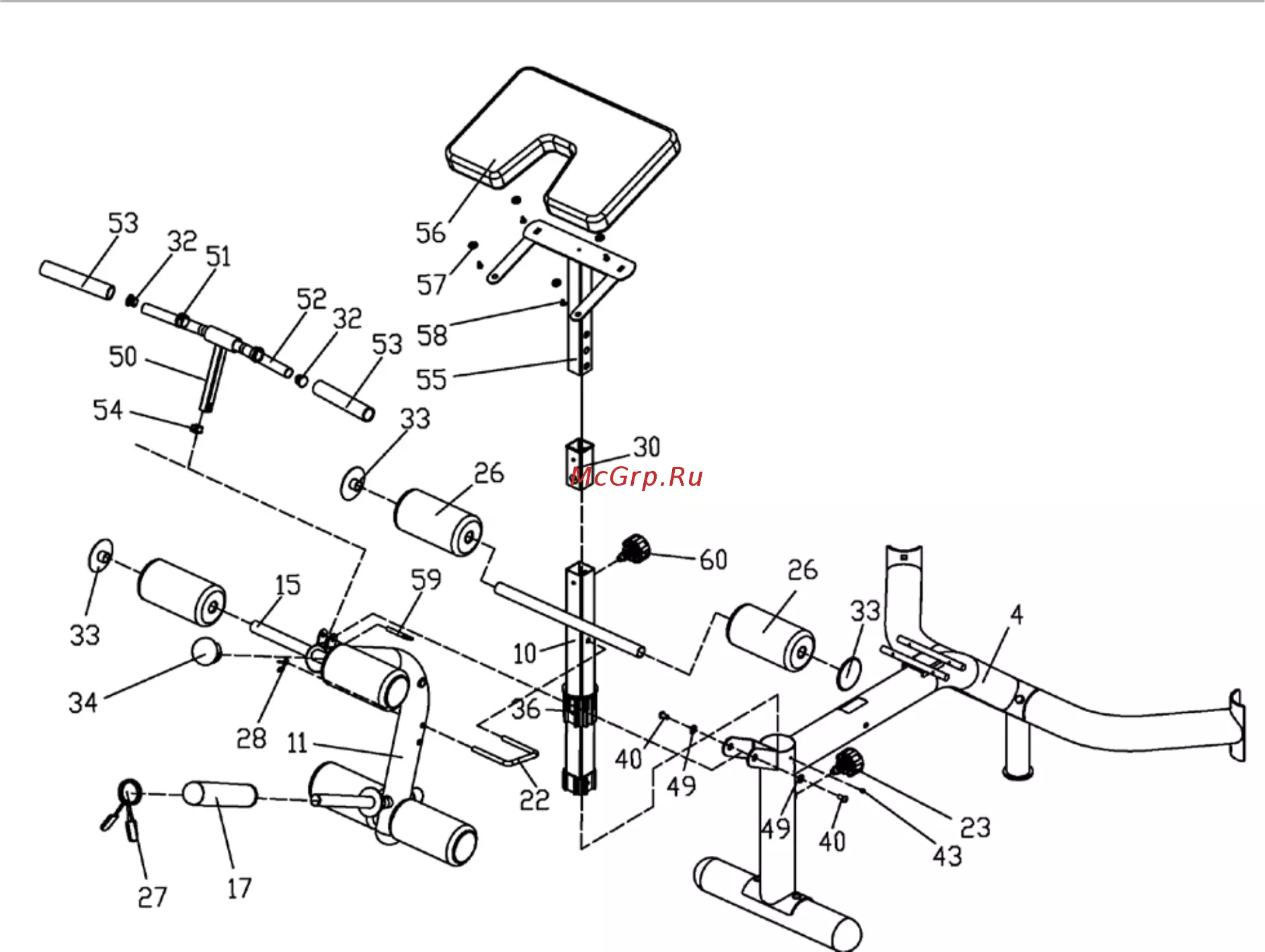

Шаг 2:

A. Присоедините суппорт регулировки сиденья (#14) к двум отверстиям на подседельной стойке

(#13). Установите стержень (4) между 2 стойками подседельной стойки.

B. Установите сиденье (#25) на подседельной стойке. Закрепите болтами (#39) и 4 шайбами (#42).

Установите суппорт регулировки сиденья (#14) на основной стойке. С помощью L-образного

стержня (#21) закрепите сиденье в необходимом положении. Установите малый зажим (#28),

чтобы закрепить вставку.

C. Установите суппорт спинки (#9) на 2 отверстиях стойки суппорта спинки (#8) как на рис. В.

Присоедините суппорт спинки (#8) к стержню основной подседельной стойки (#4)

D. Закрепите спинку (#24) на суппорте болтом (#39), 4 шайбами (#42). Положите спинку на

перекладину (#7).
