Гайка регулировки высоты
и боковых углов
Винт
Кабель дросселя
кабель, движение вперед
Шайба
Сборка рукоятки приводной муфты
Технические характеристики
Вибрация рычага управления :EN 1033.1<2.5 м/с
2
Трансмиссия: клиновидный ремень и натяжное устройство ременного привода
типа муфты
Приводимый в движение цепью редуктор скорости с герметичными
шарикоподшипниками.
Скорость вращения навесных орудий: 120 оборотов в минуту
Рычаг управления можно отрегулировать по высоте и по горизонтальному
направлению.
ПРЕДУПРЕЖДЕНИЕ: перед запуском вашего культиватора прочтите
внимательно руководство по эксплуатации двигателя, а также настоящее
руководство.
Пытаясь улучшить свой продукт и соответствовать европейским нормам компания
PILOT88 сохраняет право на улучшение некоторых характеристик без предварительного
уведомления.

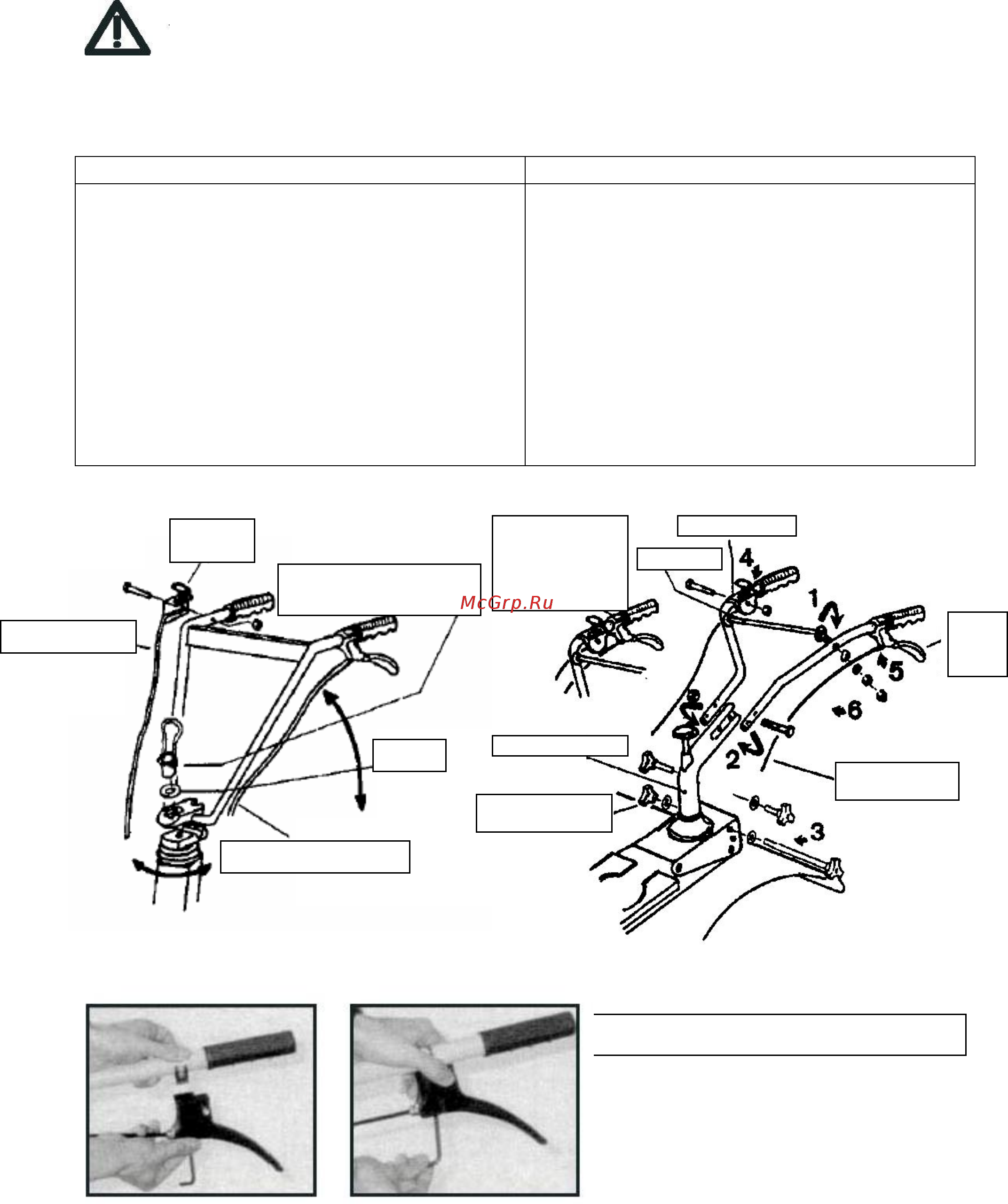

Сборка рычага управления
Сборка рычагов управления
1. Прикрепите рукоятку
2. Закрутите и затяните гайкой устройства
регулировки по высоте и боковые пластины гайкой.
Теперь рычаг находится в заблокированном
положении.
3. Раскрутите кабель дроссельной заслонки и
прикрепите рукоятку дроссельной заслонки к правой
секции рычага управления болтом М6 х 45 мм.
ПРИМЕЧАНИЕ: параметры управления
дроссельной заслонкой установлены на фабрике
и не подлежат самостоятельной регулировке.
4. Прикрепите устройства крепления кабеля на
рычаг управления.
-1 Установите металлическую полосу на рычаг
управления и зафиксируйте винтами.
-2 Установите рычаг управления на заднюю стойку и
закрепите двумя винтами М8х60.
-3 Отрегулируйте высоту рычага управления
поворачивая винт
-4 раскрутите кабель дроссельной задвижки и
закрепите рукоятку дроссельной задвижки болтом
М5х40 (параметры управления дроссельной
задвижкой установлены на фабрике).
-5 Прикрепите механизмы управления муфтой на
кронштейн
-6 Наденьте зажимы кабеля на рычаги управления.
Поперечина
Кабель дросселя
Рычаг
привода
муфты
кабель, движение
вперед
Гайка регулировки
высоты
Задняя подпорка
Для моделей с
двигателем B&S
XM60, B&S Quatro
Рычаг остановки
двигателя
