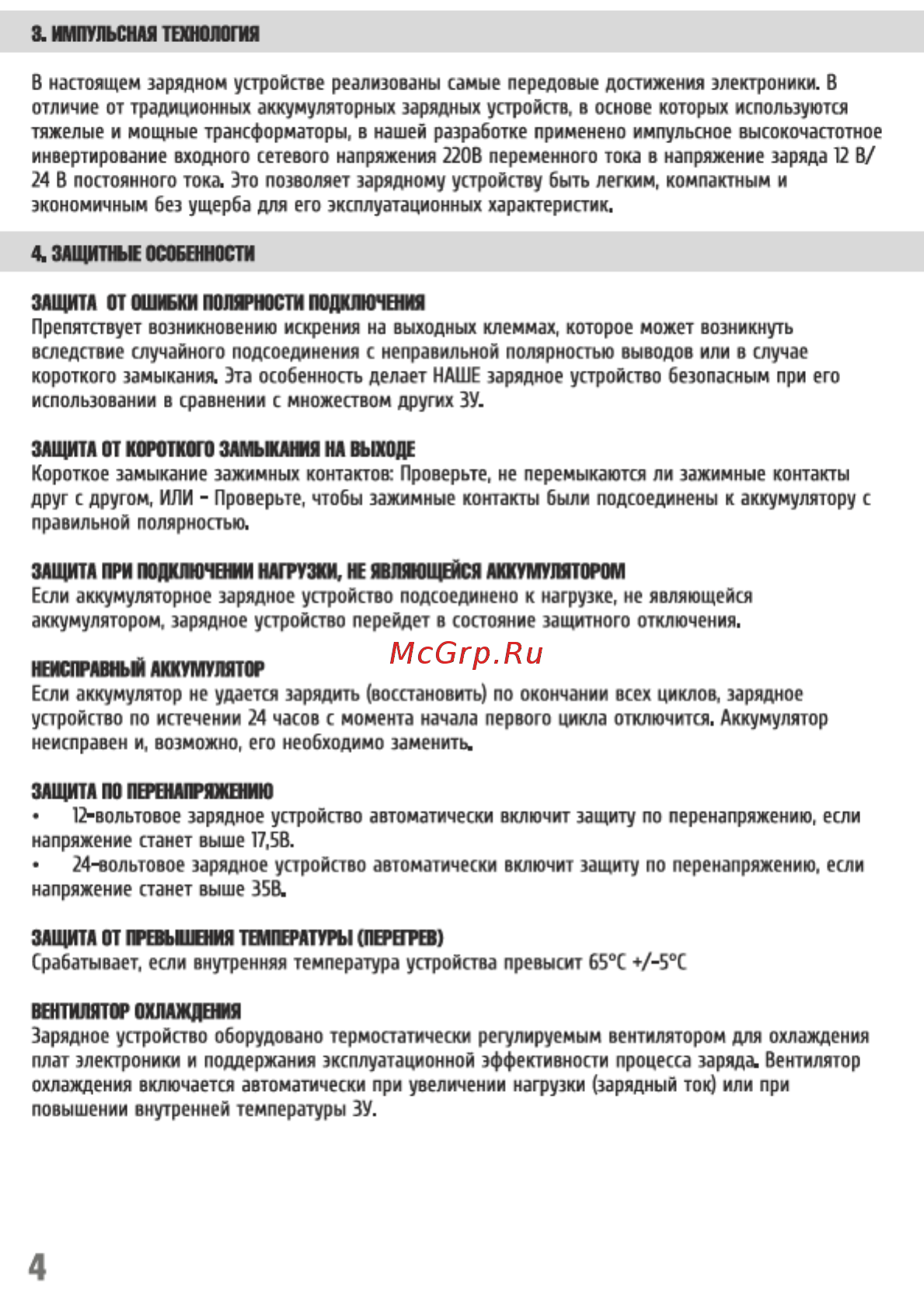

3 ИМПУЛЬСНАЯ ТЕХНОЛОГИЯ В настоящем зарядном устройстве реализованы самые передовые достижения электроники В отличие от традиционных аккумуляторных зарядных устройств в основе которых используются тяжелые и мощные трансформаторы в нашей разработке применено импульсное высокочастотное инвертирование входного сетевого напряжения 220В переменного тока в напряжение заряда 12 В 24 В постоянного тока Это позволяет зарядному устройству быть легким компактным и экономичным без ущерба для его эксплуатационных характеристик 4 ЗАЩИТНЫЕ ОСОБЕННОСТИ ЗАЩИТА ОТ ОШИБКИ ПОЛЯРНОСТИ ПОДКЛЮЧЕНИЯ Препятствует возникновению искрения на выходных клеммах которое может возникнуть вследствие случайного подсоединения с неправильной полярностью выводов или в случае короткого замыкания Эта особенность делает НАШЕ зарядное устройство безопасным при его использовании в сравнении с множеством других ЗУ ЗАЩИТА ОТ КОРОТКОГО ЗАМЫКАНИЯ НА ВЫХОДЕ Короткое замыкание зажимных контактов Проверьте не перемыкаются ли зажимные контакты друг с другом ИЛИ Проверьте чтобы зажимные контакты были подсоединены к аккумулятору с правильной полярностью ЗАЩИТА ПРИ ПОДКЛЮЧЕНИИ НАГРУЗКИ НЕ ЯВЛЯЮЩЕЙСЯ АККУМУЛЯТОРОМ Если аккумуляторное зарядное устройство подсоединено к нагрузке не являющейся аккумулятором зарядное устройство перейдет в состояние защитного отключения НЕИСПРАВНЬМ АККУМУЛЯТОР Если аккумулятор не удается зарядить восстановить по окончании всех циклов зарядное устройство по истечении 24 часов с момента начала первого цикла отключится Аккумулятор неисправен и возможно его необходимо заменить ЗАЩИТА ПО ПЕРЕНАПРЯЖЕНИЮ 12 вольтовое зарядное устройство автоматически включит защиту по перенапряжению если напряжение станет выше 17 5В 24 вольтовое зарядное устройство автоматически включит защиту по перенапряжению если напряжение станет выше 35В ЗАЩИТА ОТ ПРЕВЫШЕНИЯ ТЕМПЕРАТУРЫ ПЕРЕГРЕВ Срабатывает если внутренняя температура устройства превысит 65 С 5 С ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ Зарядное устройство оборудовано термостатически регулируемым вентилятором для охлаждения плат электроники и поддержания эксплуатационной эффективности процесса заряда Вентилятор охлаждения включается автоматически при увеличении нагрузки зарядный ток или при повышении внутренней температуры ЗУ 4
