Функция VLAN позволяет разбить одну сеть и создать несколько различных широковещательных

доменов, которые изолированы друг от друга, так что пакеты могут проходить между ними только с

помощью одного или нескольких маршрутизаторов. По умолчанию VLAN, как правило, имеет

идентификатор 1.

Если сеть VLAN существует только на одном устройстве, не нужно маркировать порты, которые

являются членами группы VLAN. Поэтому эти порты будут рассматриваться как «немаркированные».

Если сеть VLAN распространяется на другое устройство, используется маркирование. Так как обмен

информацией между портами на двух разных коммутаторах проходит через порты восходящего потока

данных каждого используемого коммутатора, каждая содержащая такие порты сеть VLAN должна также

включать в себя порты восходящего потока данных каждого используемого коммутатора, и эти порты

должны быть промаркированы. Чтобы изменить настройку VLAN ID, нажмите серую кнопку Assign No. и

введите номер до 4096, затем нажмите OK.

VLAN Priority (приоритет VLAN) определяется стандартом 802.1P, который является схемой

формирования приоритета качества обслуживания (QoS), и указывает уровень приоритета кадра.

Значения уровня приоритета от 0 (лучшее усилие/низший) до 7 (высший). Эти значения можно

использовать для определения приоритета различных классов трафика, например, голоса и видео.

Признак VLAN ID определяет сеть VLAN, которой принадлежит кадр. Биты приоритета определяют

приоритет, с которым обрабатываются кадры.

Чтобы добавить LLDP/CDP к набору автоматического тестирования (Auto Test), нажмите кнопку Enable

(включить). На дисплее теперь появятся настройки LLDP/CDP.

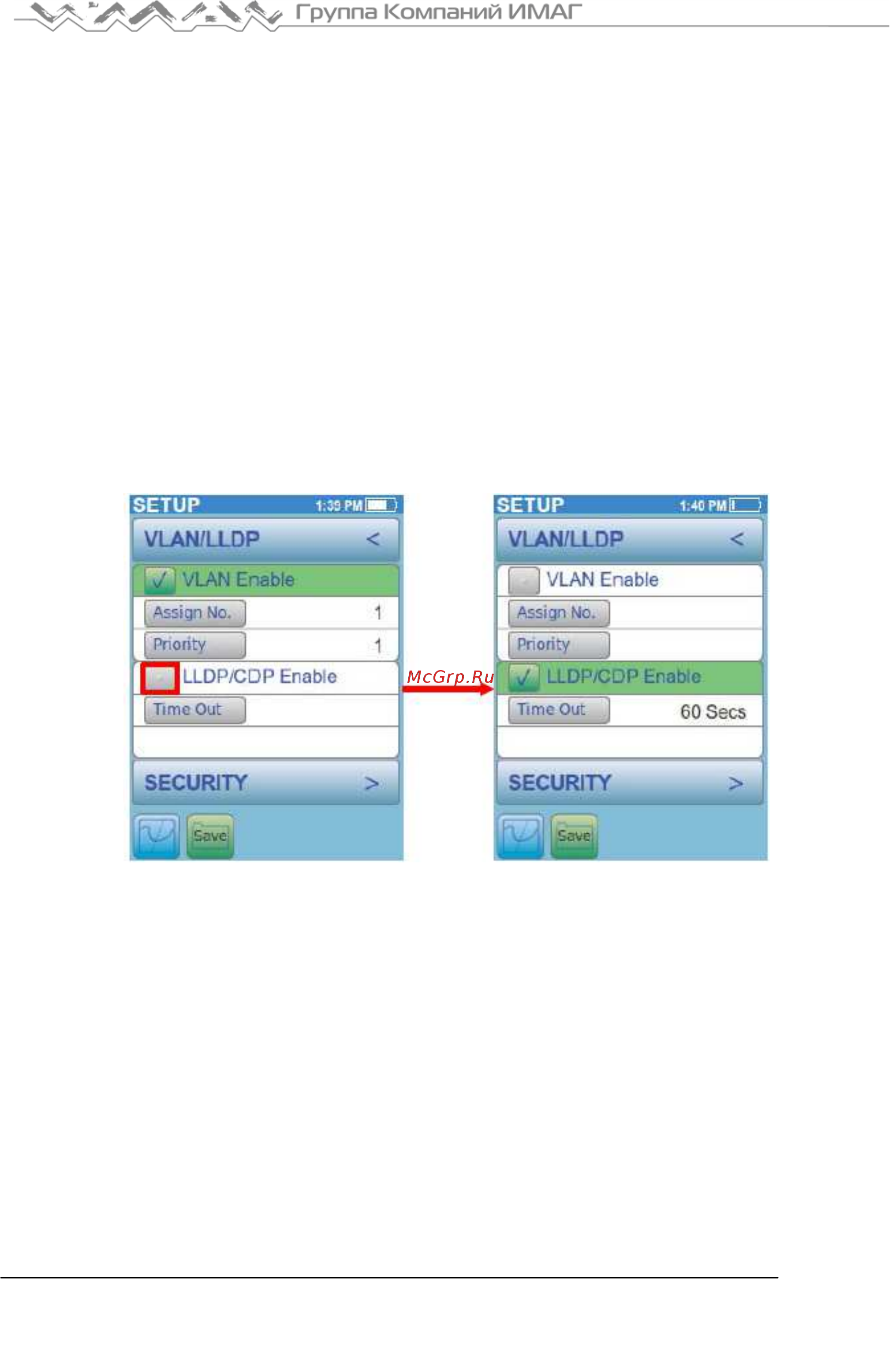

Экран настройки VLAN/LLDP Экран настройки LLDP – включено

Протокол LLDP (Link Layer Discovery Protocol) является независимым от производителя протоколом

канального уровня, который используется сетевыми устройствами для информирования об их

подлинности, возможностях и соседних устройствах на сети. Информация LLDP передается

устройствами с каждого из своих интерфейсов через равные промежутки времени в виде кадра Ethernet.

Протокол CDP (Cisco Discovery Protocol) является собственным протоколом канального уровня,

разработанным компанией Cisco Systems. Он используется для обмена информацией о другом

подключенном напрямую оборудовании Cisco, например, о версии операционной системы и IP-адресе.

По умолчанию, пакеты CDP передаются каждые 30 - 60 секунд.

Чтобы изменить время, в течение которого тестер PingerPro ожидает пакет LLDP или CDP, нажмите

серую кнопку Timeout (тайм-аут).

Нажмите кнопку VLAN/LLDP со стрелкой <, чтобы вернуться на главный экран настройки, или нажмите

кнопку Security внизу экрана для перехода на экран настройки безопасности (Security Setup).
