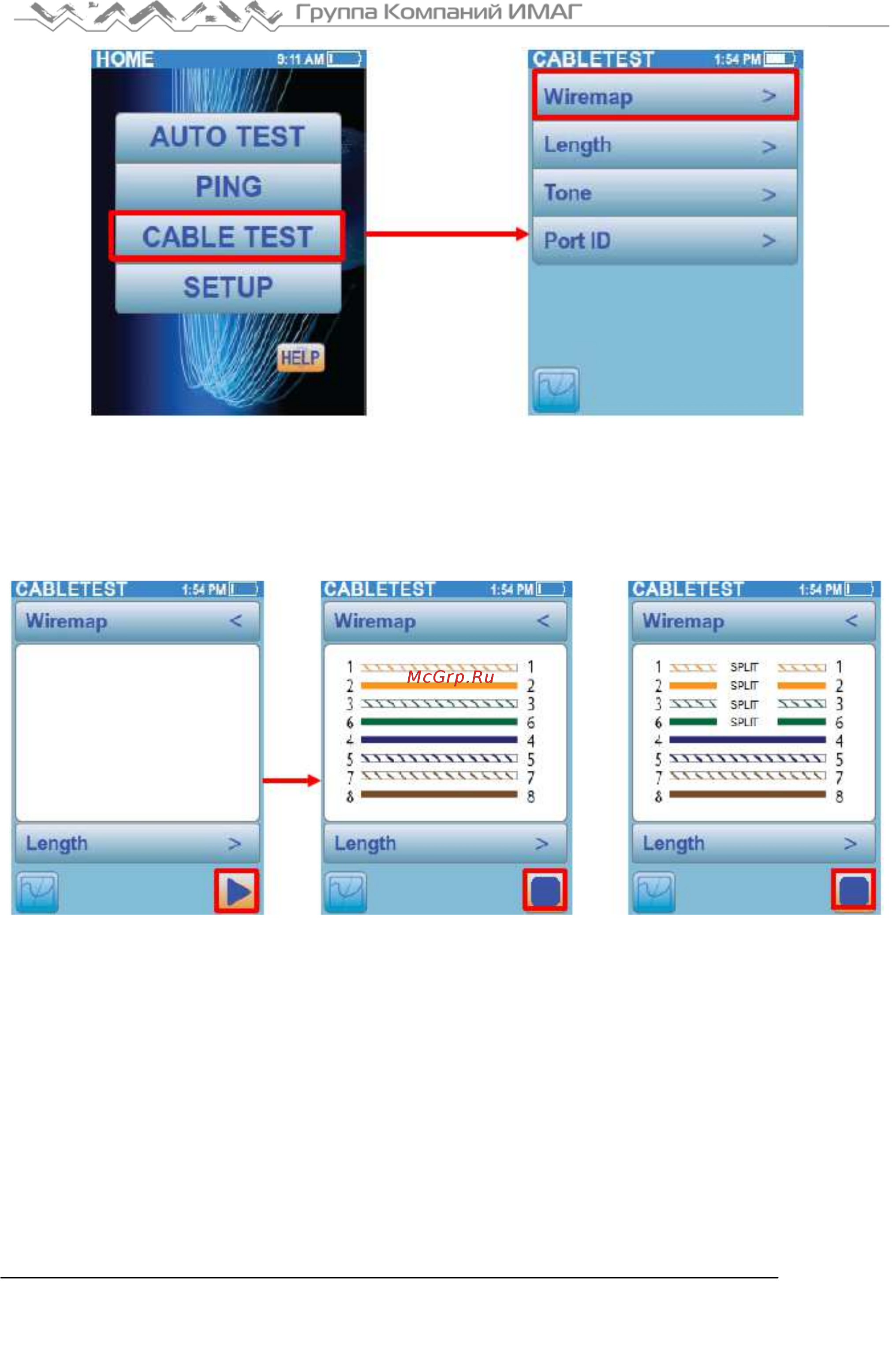

Главный экран Главный экран тестирования кабеля

Функция Wiremap позволяет проверить правильность разводки кабеля и определить разбитые пары.

Перед запуском теста Wiremap подключите к тестируемому кабелю оконечное устройство. Для запуска

тестирования нажмите кнопку ►. Тестирование в режиме Wiremap будет продолжаться до тех пор, пока

не будет нажата кнопка остановки ■. Чтобы сохранить результаты тестирования последнего кабеля,

нажмите кнопку Save.

Экран Wiremap перед

тестированием

Экран Wiremap для удачного

тестирования

Экран Wiremap для неудачного

тестирования

Нажмите кнопку Wiremap со стрелкой <, чтобы вернуться на главный экран Cable Test, или нажмите

кнопку Length, чтобы измерить расстояние до обрыва или короткого замыкания в кабеле.

Функция Length позволяет измерить и вывести на дисплей расстояние до обрыва или короткого

замыкания в каждой паре проводов кабеля. Перед началом измерения расстояния отсоедините

тестируемый кабель от коммутатора или оконечного устройства. Нажмите кнопку Settings для изменения

NVP подключенного кабеля; чтобы вывести на дисплей цифровую клавиатуру, нажмите серую кнопку.

Максимальное значение NVP 74, а минимальное 65. В качестве единиц измерения для отображения

расстояния выберите метры (Meters) или футы (Feet). Нажмите OK, чтобы вернуться на экран Length.

Чтобы запустить тестирование, нажмите кнопку ►.
