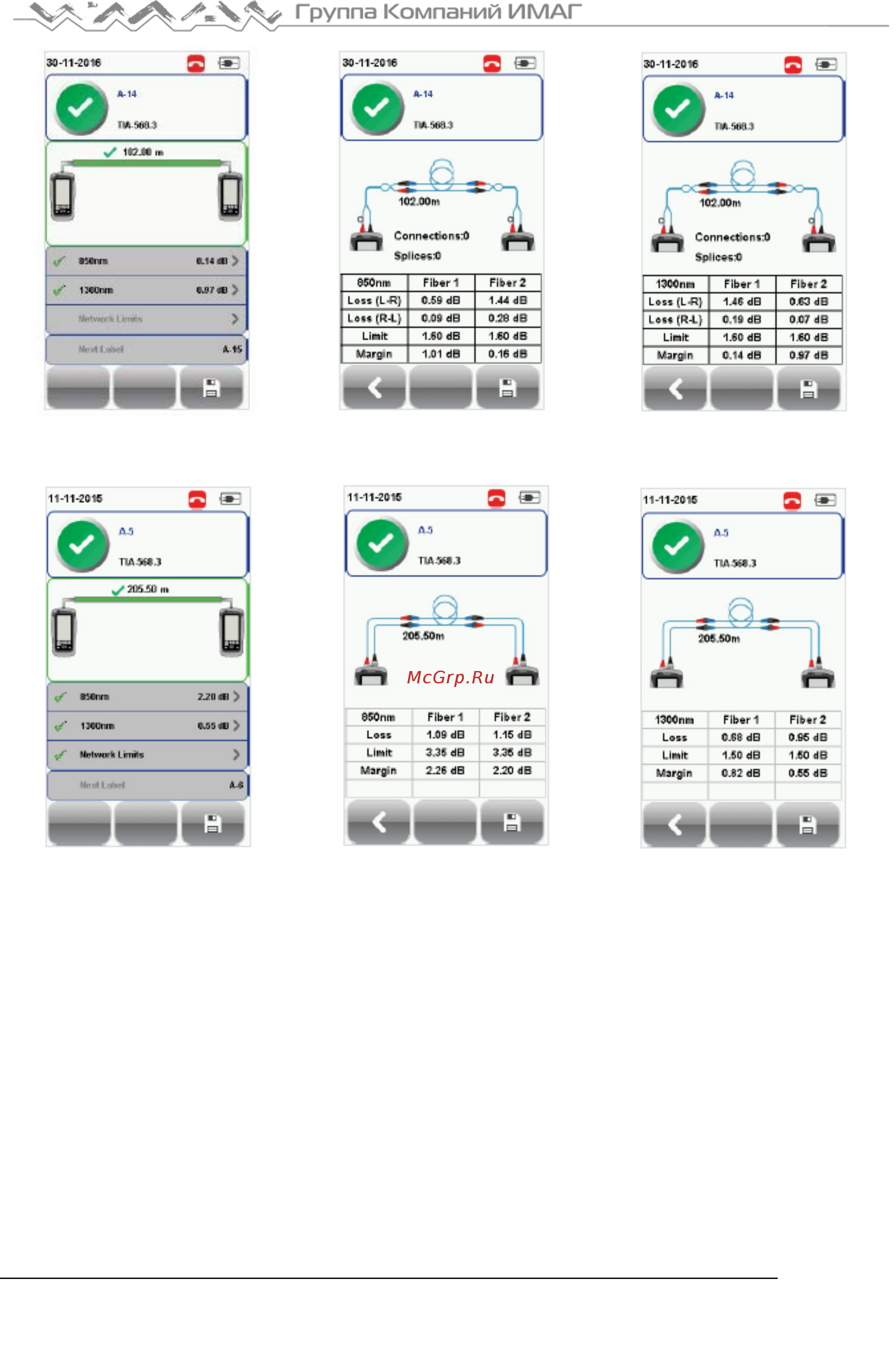

Результаты автоматического
тестирования многомодового
оптического волокна
Подробные результаты для 850
нм
Подробные результаты для 1310
нм
Результаты автоматического
тестирования оптического
волокна MMEF
Подробные результаты для 850
нм
Подробные результаты для 1300
нм
Если выбрана настройка Bi-direction (Двунаправленное), при получении соответствующего приглашения
поменяйте подключение соединителей передачи (TX) и приема (RX) на обоих концах кабеля.
