Установка ru

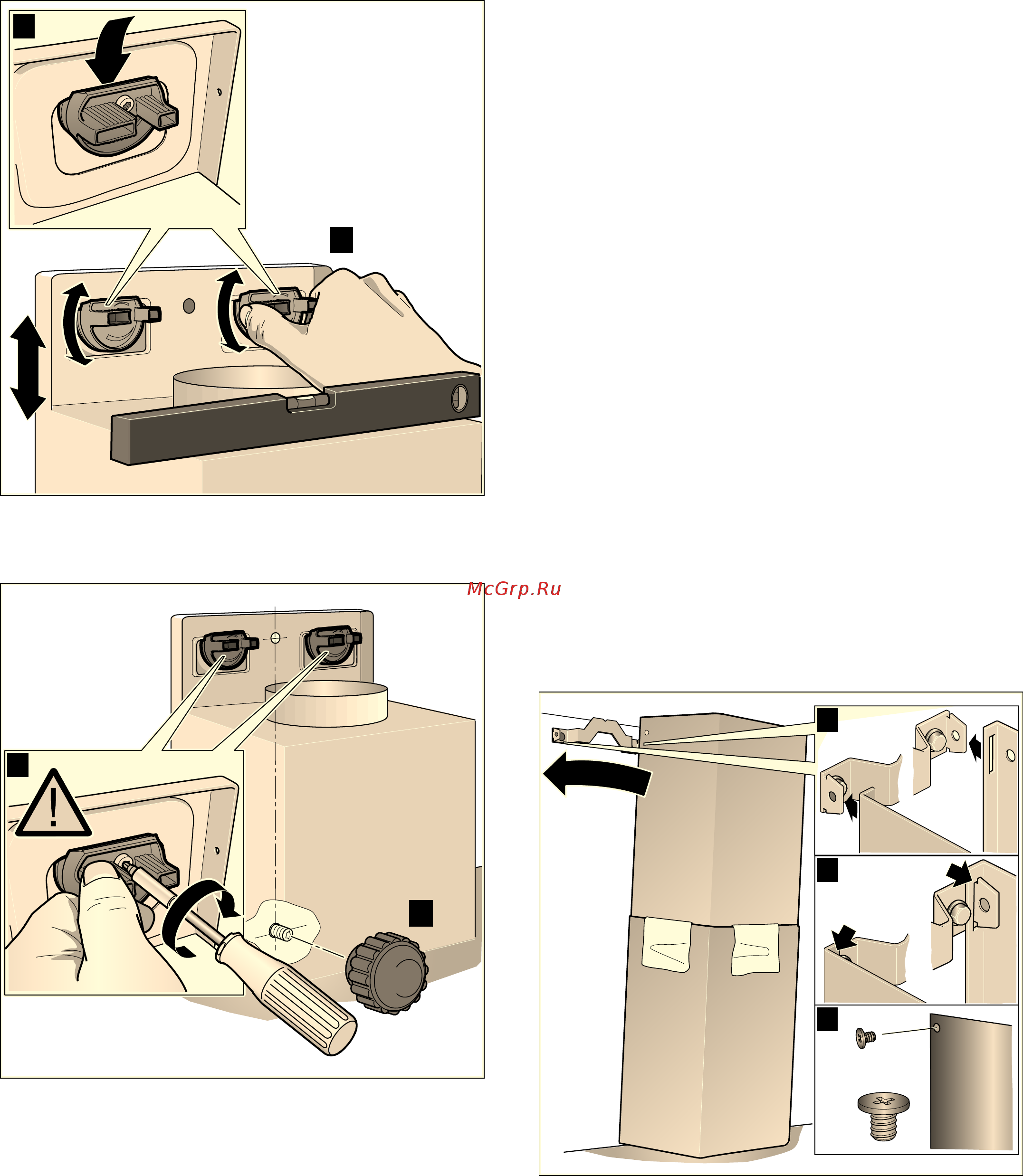

Навешивание и выравнивание прибора

1. Сначала снимите защитную плёнку с задней стенки

прибора, а после его установки снимите всю пленку.

2. Навесьте прибор таким образом, чтобы он надежно

зафиксировался в креплениях.

3. Выровняйте прибор в горизонтальной плоскости

путем вворачивания/выворачивания винтов на

креплениях. При необходимости можно сместить

прибор влево или вправо.

4. Плотно затяните винты креплений. При этом

придерживайте крепления рукой.

5. Туго заверните гайку с накаткой. ¯

Крепление соединений труб

Указание: Если используется труба из алюминия, тогда

место присоединения необходимо предварительно

сгладить.

Вытяжная труба Ø 150 мм (рекомендуемая величина)

Вытяжная труба крепится непосредственно

к воздушному патрубку и соединение соответствующим

образом изолируется.

Вытяжная труба Ø 120 мм

1. Переходной патрубок крепится непосредственно

к воздушному патрубку.

2. Вытяжная труба крепится к переходному патрубку.

3. Оба места соединения соответствующим образом

изолируются.

Монтаж обшивки вытяжной трубы

:Предупреждение – Опасность травмирования!

Некоторые детали внутри прибора имеют острые

кромки. Используйте защитные перчатки.

1. Разделите секции обшивки вытяжной трубы.

Для этого удалите клейкую ленту

2. Удалите защитную плёнку с обеих секций обшивки

вытяжной трубы.

3. Вставьте одну секцию обшивки вытяжной трубы в

другую.

Указания

– Во избежание царапин положите в качестве

защиты бумагу на края наружной секции обшивки

вытяжной трубы.

– Прорези во внутренней секции обшивки

вытяжной трубы должны быть внизу.

4. Установите секции обшивки вытяжной трубы на

прибор.

5. Сдвиньте внутреннюю секцию обшивки вверх и

установите слева и справа на крепёжный уголок.

6. Зафиксируйте обшивку вытяжной трубы движением

вниз.

7. Двумя винтами привинтите обшивку вытяжной трубы

с боковых сторон к крепёжному уголку.

(

)

[
