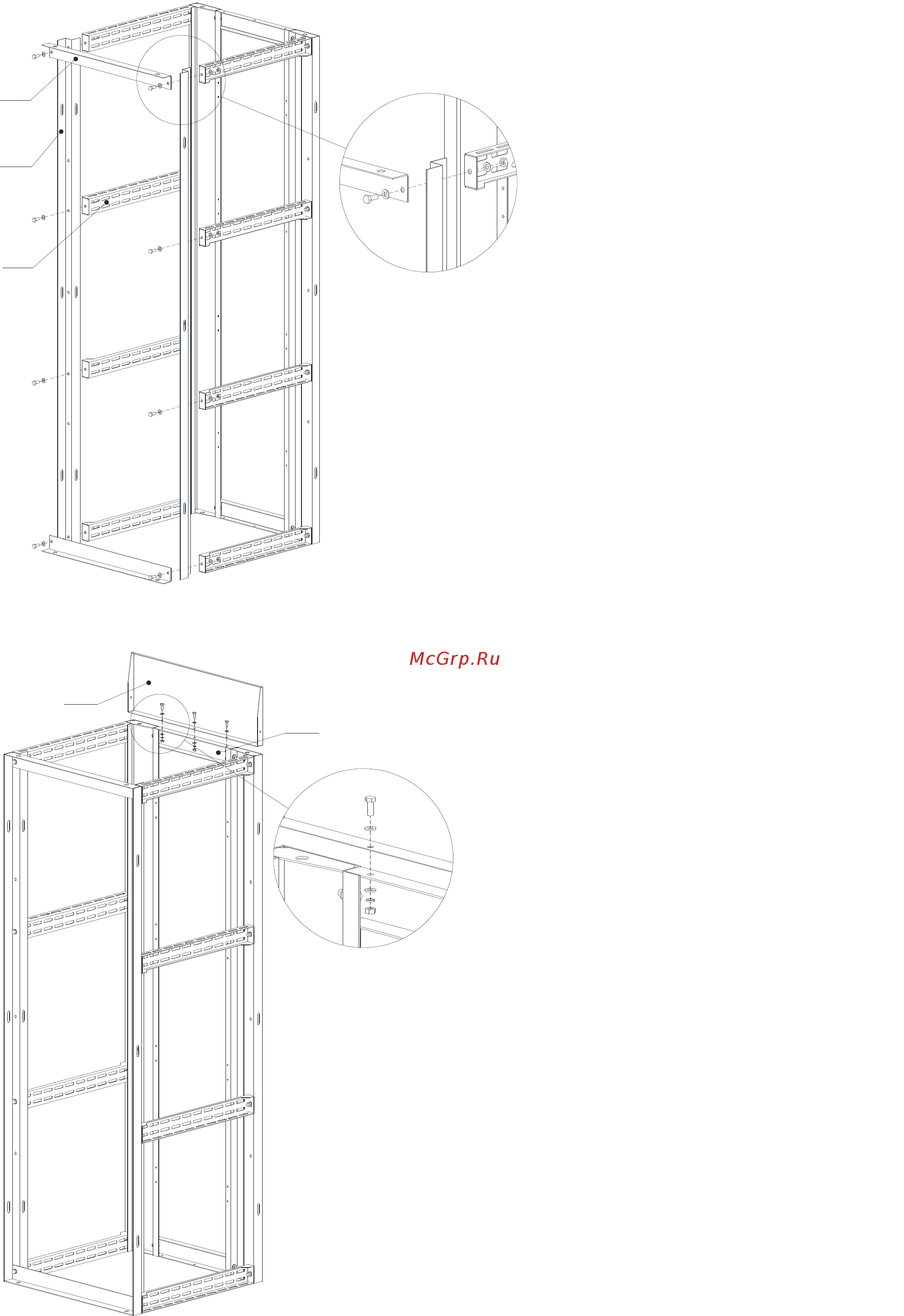

Рисунок 3. Установка уголков

Рисунок 4. Установка лицевой панели

3. Соединить стяжки поз. 3 с

профилями поз. 4 и уголками

поз. 5 при помощи 8-ми болтов

М8, 8-ми гаек М8 и 16-ти шайб

контактных 8 МК13. Сборку

производить на горизонталь-

ной поверхности, например на

полу.

(См. рис. 3)

4. Присоединить к лицевой стяжке

поз. 2 лицевую панель поз. 7 при

помощи 3-х болтов М6, 3-х гаек

М6 и 6-ти шайб Æ6 и 6-ти пружин-

ных шайб Æ6. Сборку произво-

дить на горизонтальной поверх-

ности, например на полу.

(См. рис. 4)
