55
Приложение Б
(обязательное)

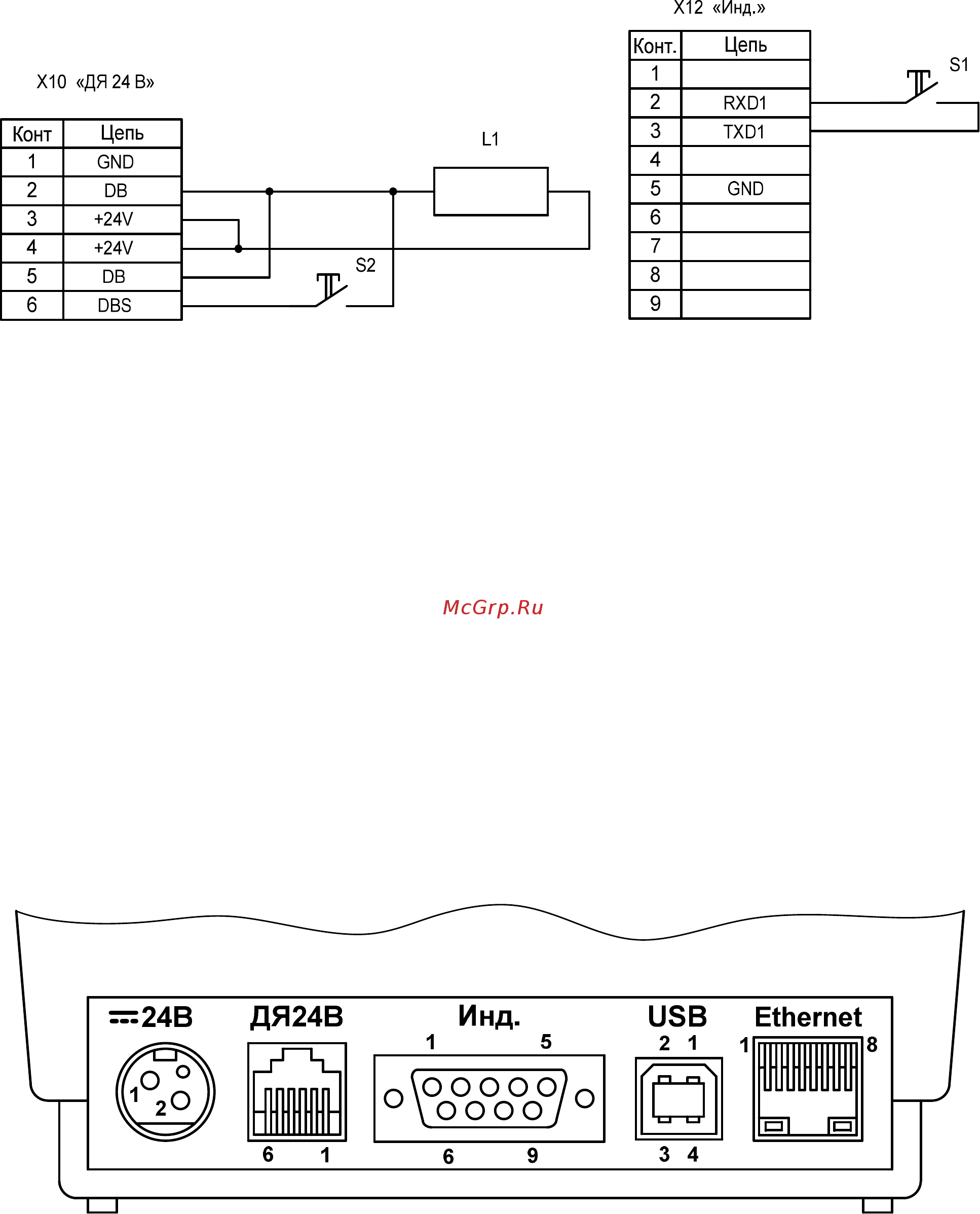

Схема коммутирующего устройства для проверки каналов связи
L1 - электромагнит 1,0…1,5 А; 24…30 Ом;
S1, S2 - кнопка тактовая TS-A1PS-130;
X10 - вилка телефонная TP6PC (RJ-12);
X12 - розетка DB-9F.
Размещение разъемов на корпусе ККТ для подключения
внешних устройств
