9
420010317400 Maior P 700.1 / 1200.1PR

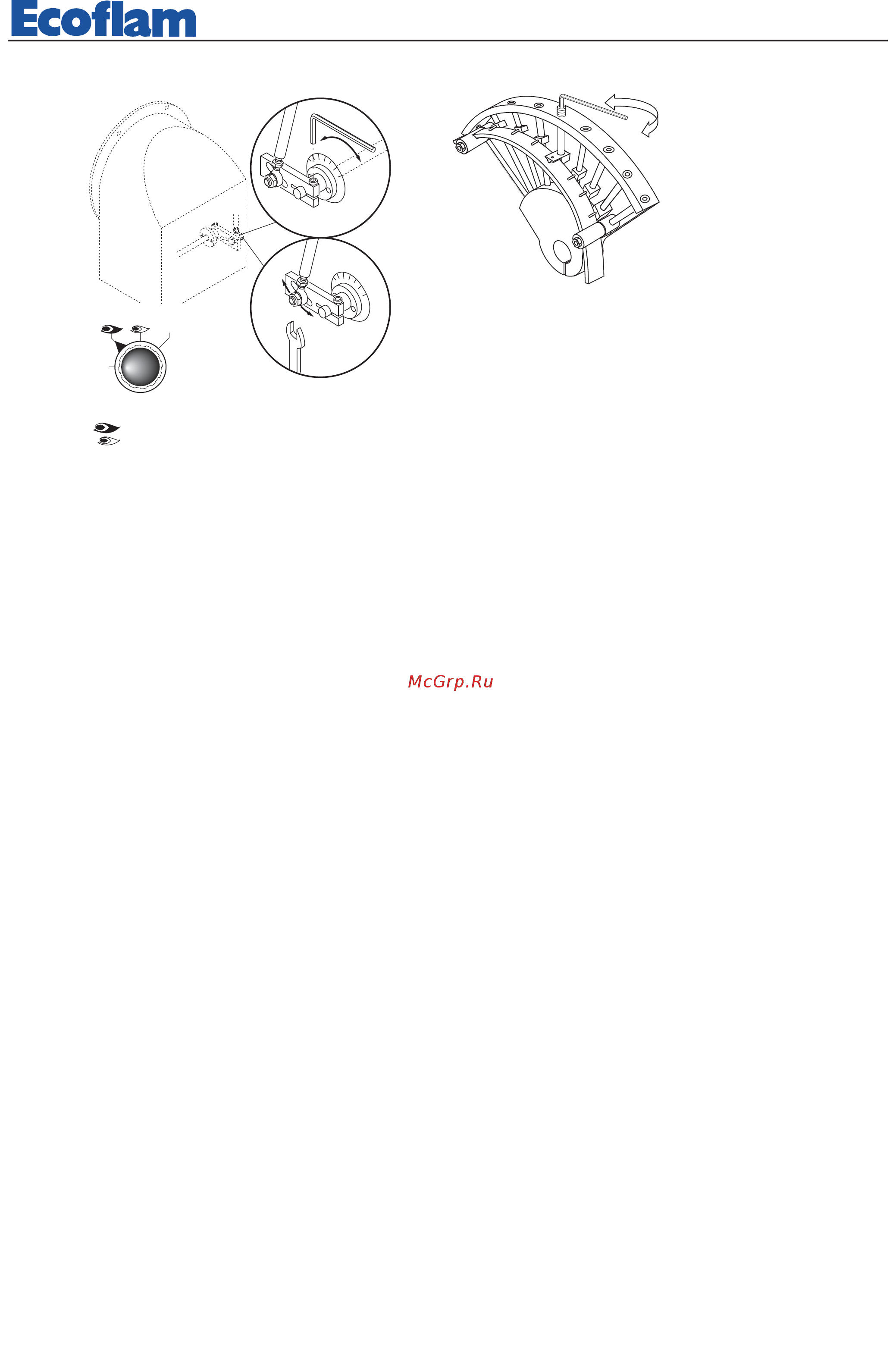

РЕГУЛИРОВКА РАСХОДА ВОЗДУХА
+
--
Part. 1
Part. 2
Part. 3
-
+
-
COMMUTATORE
0
AUTO
0 =
bloccaggio degli apparati per il
funzionamento in una posizione intermadia
=
funzionamento alla massima potenza
=
funzionamento alla minima potenza
AUTO =
funzionamento automatico
органы управления зафиксированы для работы на средней мощности
работа на полной мощности
работа на минимальной мощности
автоматический режим
ПЕРЕКЛЮЧАТЕЛЬ
РЕГУЛИРОВКА МИНИМАЛЬНОЙ МОЩНОСТИ ГОРЕЛКИ
Перевести переключатель на панели управления в положение 2 и выполнить следующие действия:
Регулировка минимального расхода дизтоплива (см. рис. Диаграмма производительности форсунок):
- при помощи шестигранного гаечного ключа соответствующего размера изменить изгиб направляющей
пластинки кулачков. При завинчивании расход дизтоплива увеличивается, при вывинчивании – уменьшается.
Регулировка минимального расхода воздуха (см. рисунок, деталь 1):
- Ослабить шестигранный винт держателя воздушной заслонки;
- Вращать заслонку пока не будет достигнут необходимый расход воздуха (определяется по результатам
анализа продуктов сгорания).
- Затянуть шестигранный винт.
РЕГУЛИРОВКА МАКСИМАЛЬНОЙ МОЩНОСТИ ГОРЕЛКИ
Перевести переключатель на панели управления в положение 1 и выполнить следующие действия:
Регулировка максимального расхода дизтоплива (см. рис. Диаграмма производительности форсунок):
- при помощи шестигранного гаечного ключа соответствующего размера изменить изгиб направляющей
пластинки кулачков. При завинчивании расход дизтоплива увеличивается, при вывинчивании – уменьшается.
Регулировка максимального расхода воздуха (см. рисунок, деталь 2).
- Ослабить гайку, блокирующую приводной шток воздушной заслонки.
РЕГУЛИРОВКА РАБОТЫ ГОРЕЛКИ НА СРЕДНЕЙ МОЩНОСТИ
Переключателем включить сервопривод (закрывание или открывание) и прервать его ход, переведя пере-
ключатель в положение 0; выполнить регулировку по приведенным ниже инструкциям. Повторить эту опера-
цию для всех остальных кулачков.
Регулировка расхода дизтоплива на средней мощности горелки (см. рис., деталь 3):
- при помощи шестигранного гаечного ключа изменить изгиб направляющей пластинки кулачков. При завин-
чивании расход уменьшается, при отвинчивании - увеличивается.
