(1) Электромагнит устройства обрезки нити: 1, 8

(2) Электромагнит устройства удаления/зажима нити: 2, 9

(3) Электромагнит освобождения нити: 3, 9

(4) Лампа подсветки 5В: 4, 11

(5) Переключатель направления строчки: 5, 12

(6) Электромагнит включения строчки в обратном направлении: 6, 13

(7) Игольный переключатель (7, 14)

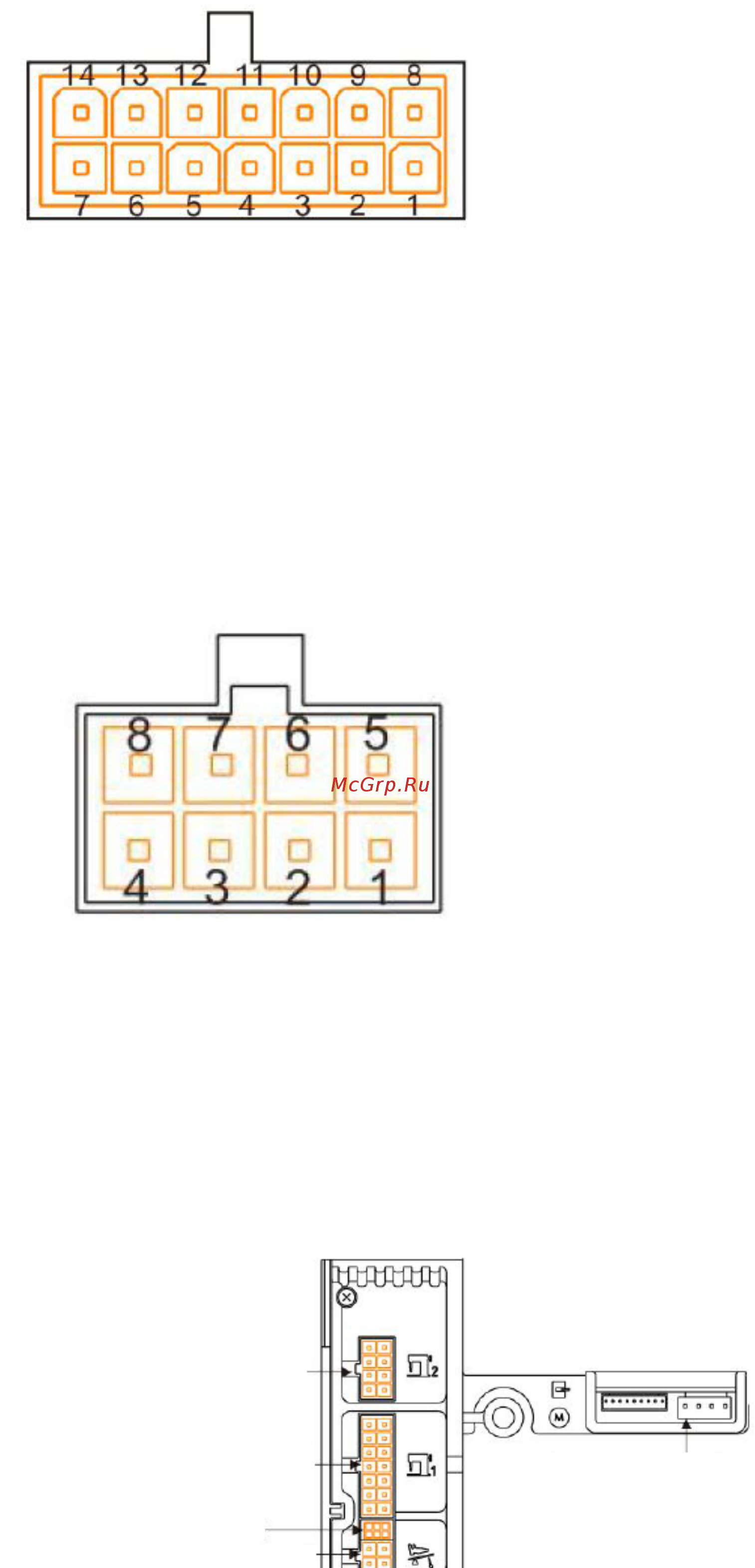

Назначение контактов 8-контактного разъема

(1) Уровень сигнала индуктивного датчика: 5 (+5В)

6 (земля), 2 (сигнал индуктивного датчика)

(2) Определение давления прижимной лапки: 1 (+5В)

7 (земля), 3 (сигнал индуктивного датчика)

Электромагнит управления прижимной лапкой: 4, 8

4.2 Расположение портов

8- контактный функциональный

разъем
